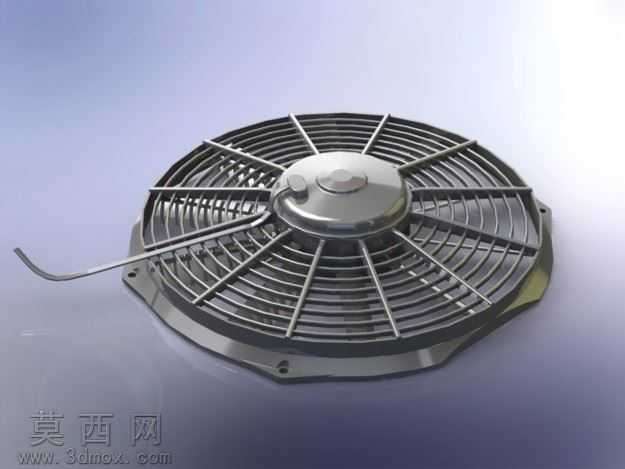

280毫米SPAL轴流式散热风机三维设计

本模型为280毫米规格的SPAL轴流式风扇，采用三维参数化建模方式完成全结构还原，建模过程中严格遵循轴流风机的实际生产尺寸比例，对每一处结构细节都做了精准复刻。首先从风扇的外框护网结构开始搭建，护网采用放射状加环形加强筋的格栅设计，建模时通过阵列特征快速生成均匀排布的径向筋条，再叠加多层环形筋做布尔合并，确保护网的通风间隙均匀一致，同时还原了护网边缘的安装固定孔位，孔位的位置、孔径都与实际产品匹配，方便后续模拟安装装配。中部的电机端盖采用曲面建模方式完成，还原了端盖的圆弧过渡造型、表面的接线固定卡扣结构，以及端盖与风叶轮毂的配合止口结构，保证各部件的装配干涉检查可以顺利完成。风叶部分采用翼型截面设计，建模时先绘制单个叶片的翼型轮廓曲线，通过扭转放样生成单个叶片实体，再按照轴流风机的最优安装角做圆周阵列，还原叶片的倾斜角度与排布间距，保证模型可以直观体现轴流风机的送风原理。底部的安装边框做了切边造型处理，还原了实际产品的异形安装边结构，边框上的减震安装位、定位凸点都做了细节还原。材质渲染阶段，为护网、外框、安装边赋予了哑光黑色工程塑料材质，调整材质的粗糙度参数还原塑料件的磨砂质感；中部电机端盖赋予了亮面金属烤漆材质，添加细微的反光效果模拟金属壳体的表面质感；引出的电源线部分赋予了黑色橡胶材质，添加轻微的纹理细节还原线材的表面质感。整体渲染采用柔和的影棚布光，通过多角度光源突出产品的结构层次感，将金属件的光泽、塑料件的哑光质感做了明确区分，让模型的视觉效果贴近真实产品。设计过程中重点考量了轴流风机的气流通道合理性，护网的筋条宽度、间隙比例都参考实际通风效率要求设置，风叶与护网的间隙控制在合理范围，既避免结构干涉，也还原真实产品的装配公差，整个模型结构完整，各部件的配合关系清晰，可用于产品结构展示、安装模拟、通风类产品的配套选型参考，也可作为同类轴流风机产品设计的结构参考模板。
