台式电脑CPU轴流散热风扇三维设计

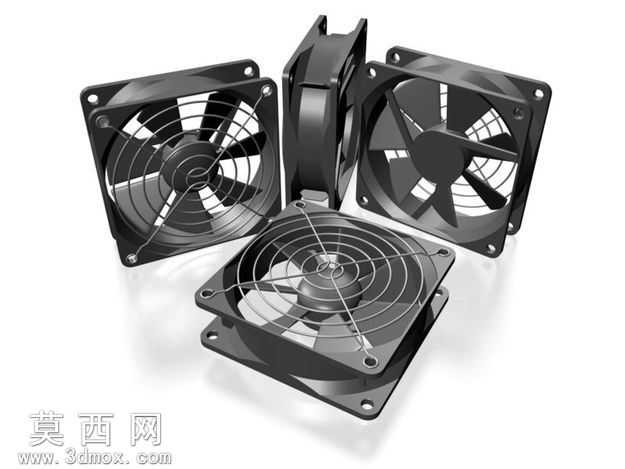

本作品为台式电脑CPU风冷散热所用的轴流风扇三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先从外框结构入手，构建带安装固定孔的方形外框，精准匹配标准80mm/90mm规格CPU散热风扇的安装孔位间距，外框边缘做圆角过渡处理，避免安装时的锐边磕碰，同时预留出与散热鳍片模组贴合的平整安装面，保证装配时的贴合度。扇叶部分采用等距圆周阵列布局，每片扇叶做符合空气动力学的曲面弧度设计，建模时通过放样曲面命令生成扇叶的扭曲翼型截面，从叶根到叶梢设置渐变的安装角度，叶根处厚度更大以保证结构强度，叶梢处做薄化处理降低转动时的风切噪音，扇叶与中心轮毂做一体化衔接，轮毂内部预留电机安装的空腔结构，匹配直流无刷电机的装配尺寸，设置对应的卡位凸台用于固定电机定子与电路板。中心轮毂的端面做平整处理，可粘贴品牌标识贴纸，外框与扇叶之间预留均匀的转动间隙，避免扇叶转动时与外框产生剐蹭，外框的四个边角设置贯穿的安装孔，孔位做沉头设计，可适配自攻螺丝或者减震胶钉的安装需求，降低风扇转动时的震动传导。材质渲染阶段，整体采用哑光黑色硬质工程塑料材质，还原常见PC散热风扇的ABS材质质感，外框表面做细微的磨砂纹理处理，避免强光反射带来的廉价塑料感，扇叶部分添加轻微的半透明哑光质感，模拟PBT材质扇叶的真实视觉效果，轮毂中心位置添加亮面圆形装饰区域，模拟风扇轴心的轴承盖质感。设计过程中充分考虑风扇的实际使用场景，结构上兼顾风量输出与静音表现，扇叶的曲面角度经过反复调整，在保证足够风压吹透CPU散热鳍片的同时，尽可能降低转动时的涡流噪音，外框的加强筋结构做隐藏式设计，在不影响风道流畅度的前提下提升外框的结构强度，避免长期使用后外框变形导致扇叶偏心抖动。整体模型装配关系清晰，各部件之间的配合公差符合消费级电脑硬件的生产标准，可直接用于散热结构的方案验证、装配模拟以及相关教学演示使用，完整还原了量产CPU散热风扇的全部结构细节，无多余的冗余特征，建模逻辑清晰，参数可编辑，能够根据需求调整尺寸适配不同规格的CPU散热方案。
