方形外框轴流散热风机FCQ400三维设计

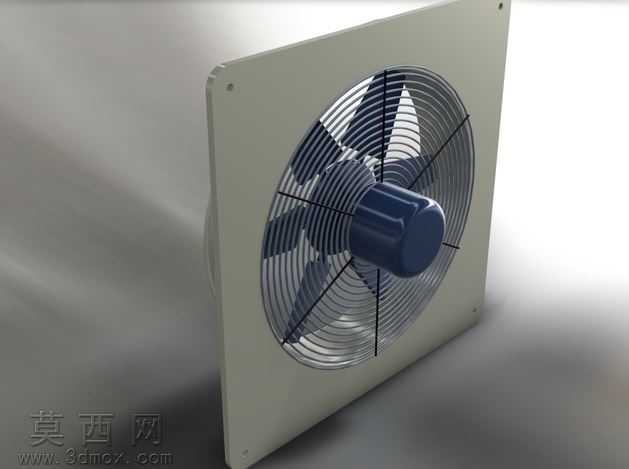

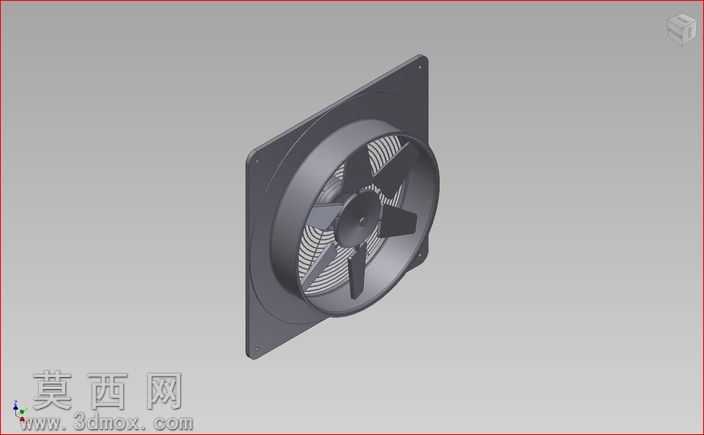

本作品为方形安装式轴流散热风机的三维参数化建模成果，建模过程严格遵循工业通风类风机的实际生产尺寸规范，以Autodesk Inventor为核心建模工具完成全结构搭建。建模初期先梳理风机的核心组成逻辑，将整体结构划分为方形安装外框、导流风筒、叶轮组件、防护网罩四大独立模块，采用自底向上的装配建模思路，先完成单个零件的参数化绘制，再通过装配约束完成整体拼接，确保各部件的配合公差符合实际装配要求。方形外框部分采用钣金特征建模，精准还原四角的安装定位孔、边框的折弯加强筋结构，外框与中部导流风筒采用一体化衔接设计，建模时通过曲面过渡命令优化衔接处的圆角弧度，避免直角结构带来的风阻损耗，同时还原外框表面的哑光磨砂材质质感，添加细微的材质颗粒度提升渲染真实感。叶轮组件是本次建模的核心部分，先绘制单个叶片的翼型截面草图，通过螺旋扫掠、曲面加厚命令生成叶片实体，根据轴流风机的气动性能要求调整叶片的安装角度与扭转弧度，再通过圆周阵列命令生成五片等距分布的叶片，叶片与中部轮毂采用布尔合并为整体结构，轮毂表面添加品牌标识凹槽、动平衡定位凹点等细节特征，还原真实工业产品的细节设计。中部导流风筒采用薄壁回转特征建模，内壁添加导风筋条结构，减少气流在筒内的紊流损耗，风筒与外框的衔接处添加加强筋结构，提升整体结构的刚性表现。后侧防护网罩采用钢丝交叉阵列的方式建模，先绘制单根钢丝的扫掠路径，通过双向阵列生成整面防护网，再添加外圈固定压边结构，还原防护网的实际安装结构。渲染阶段采用工业产品展示常用的三点布光方案，主光源模拟车间顶光效果突出风机的金属质感，辅光源补充暗部细节避免结构死黑，环境光添加浅灰色工业背景，材质分配上区分不同部件的质感：外框与风筒采用黑色哑光工程塑料材质，调整粗糙度参数还原磨砂表面的漫反射效果，叶片采用半亮面黑色塑料材质，添加细微的反光效果突出叶片的曲面弧度，防护网采用镀锌金属材质，调整金属度与反射参数还原钢丝的金属光泽，轮毂中心添加金属铭牌的反光细节。整体建模过程严格控制特征树的逻辑顺序，所有尺寸均设置可编辑参数，方便后续根据不同风量需求调整风机的直径、叶片角度、外框尺寸等核心参数，模型完成干涉检查后确认各部件无配合冲突，可直接用于产品结构展示、装配工艺模拟、3D打印样件制作等场景，完整还原了工业轴流散热风机的结构特征与外观质感。
