卧式带法兰夹套化学反应器结构设计

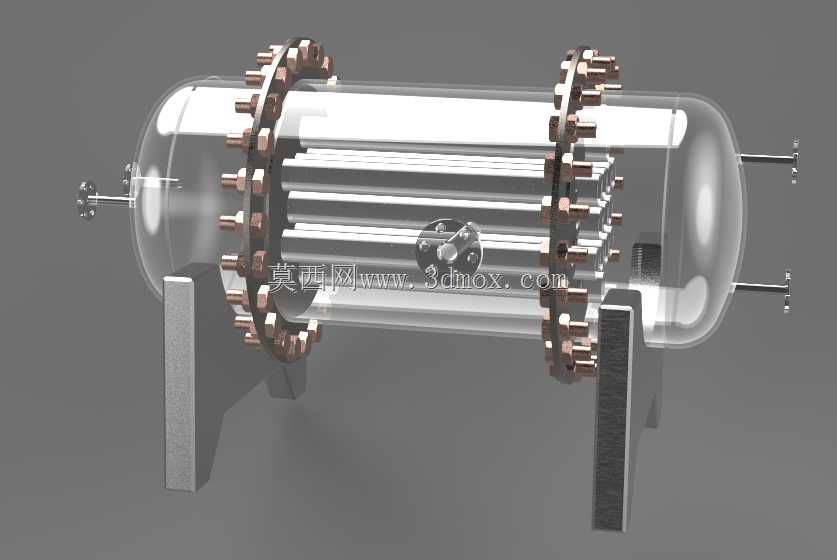

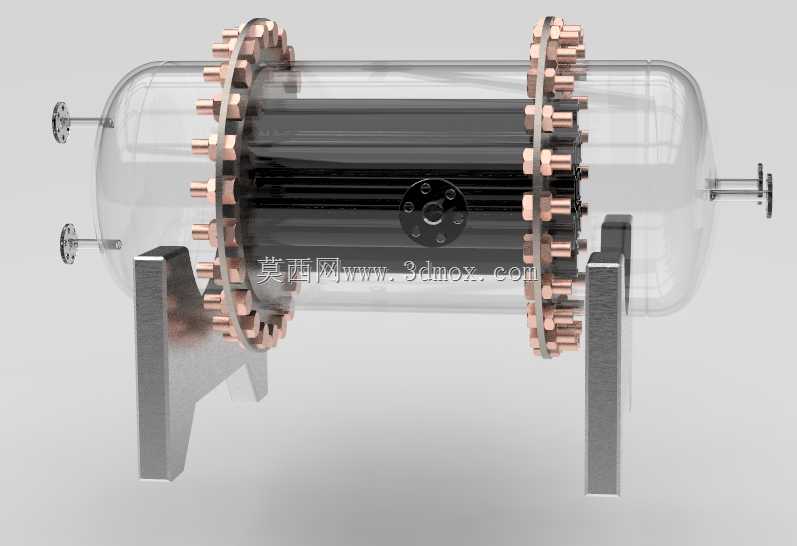

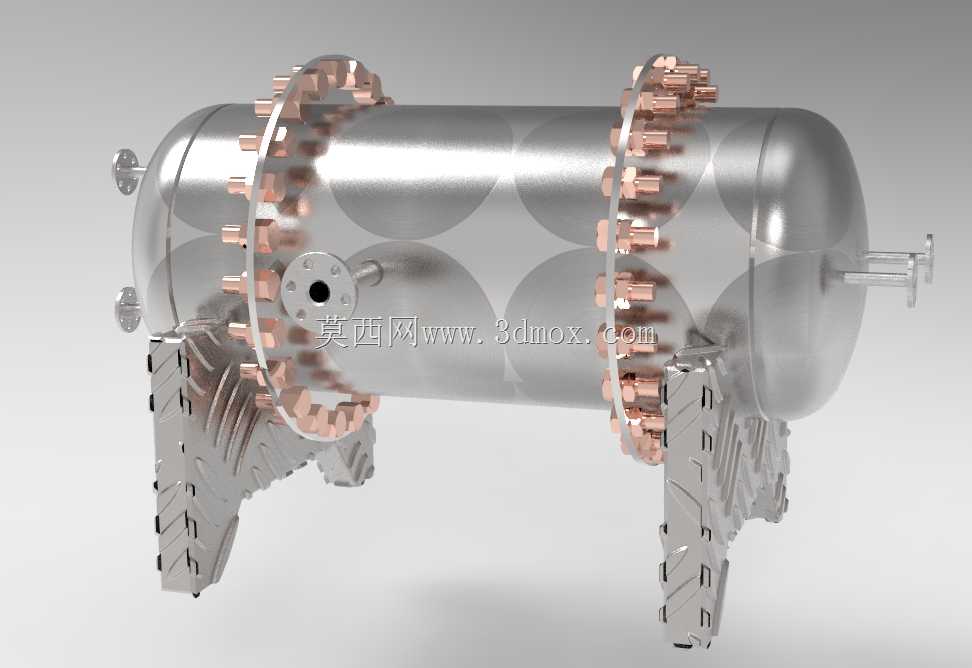

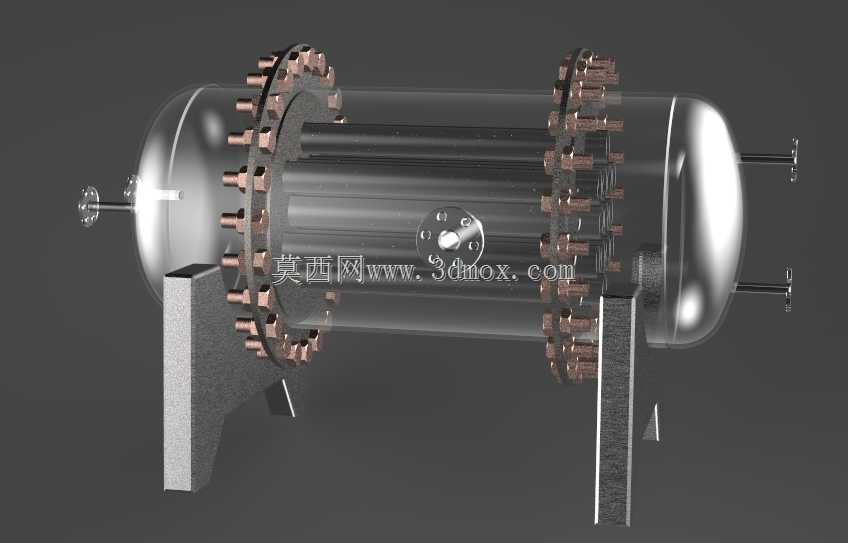

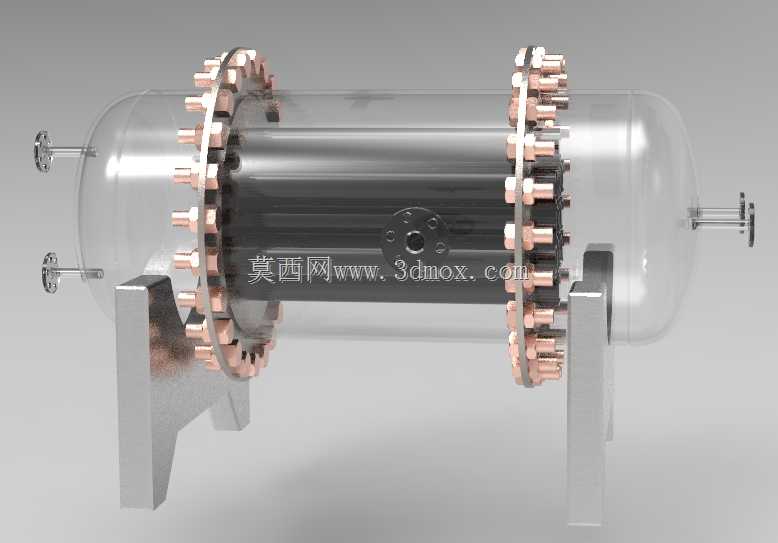

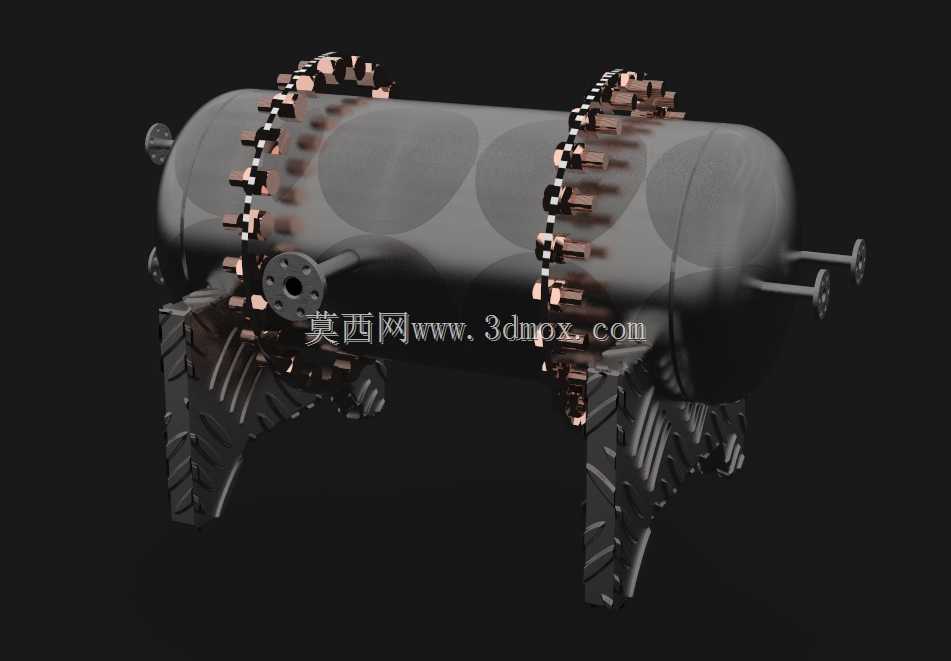

该化学反应器主要应用于精细化工、医药中间体合成、高分子聚合等生产场景，可在带压工况下完成连续或间歇式的液-液、气-液多相反应过程，适配硝化、磺化、聚合等多种需要精准控温的反应工序，是化工生产流程中实现原料转化的核心承压设备。设备整体采用卧式筒体布局，相比立式反应器可降低厂房竖向安装空间要求，同时延长反应介质在筒体内的停留路径，保障反应充分度。设备核心功能是为化学反应提供密闭承压空间，筒体外壁设置的夹套结构可通入导热油或冷却水，通过夹套与筒壁的换热实现反应过程的精准温度控制，避免反应放热或吸热导致的温度波动影响产物转化率；筒体两端采用高颈法兰配合螺栓紧固的密封结构，既保证承压状态下的密封可靠性，也可在检修时快速拆卸端盖，完成内部构件清理与易损件更换。设计过程中优先考虑承压安全与操作便利性，筒体壁厚根据额定工作压力计算取值，法兰螺栓沿周向均匀排布，保证密封面受力均匀无局部泄漏风险；筒体顶部设置多组介质接管，分别对应原料进料、催化剂添加、测温测压仪表安装、排气泄压等功能，底部设置出料口与排污口，满足生产操作与日常维护的流程需求；夹套区域预留冷热介质进出口，可根据反应阶段需求切换加热或冷却介质通路。设备安装时需配套卧式支撑鞍座，鞍座与基础预埋钢板通过螺栓固定，安装边界需预留端盖拆卸的操作空间、接管外接管线的排布空间，以及仪表接线的检修空间；筒体轴向长度与直径的比例经过优化，既保证足够的反应容积，也避免长径比过大导致的介质流动死区，夹套与筒体之间的流道经过导流设计，可减少换热介质短路，提升整体换热效率，适配不同反应阶段的温度控制需求，保障反应过程稳定可控。
