通孔型5W陶瓷功率轴向引线电阻结构

这款陶瓷功率电阻是电子电路系统中常用的被动限流元件，广泛应用在工业控制板卡、开关电源模块、电机驱动回路、音频放大设备、汽车电子控制单元等场景中，主要承担回路限流、电压分压、浪涌电流吸收、功率耗散的作用，能够在持续工作状态下稳定承载额定功率，避免电路因过流出现元器件损坏的问题，是各类电力电子设备中保障回路稳定运行的基础元件。

这款电阻采用陶瓷外壳封装结构，陶瓷基体本身具备优异的耐高温、绝缘与导热性能，能够将电阻芯工作时产生的热量快速向外传导，避免内部电阻体因过热出现阻值漂移、绝缘失效的问题，适配长时间带载工作的工业应用场景。电阻采用轴向弯角引线设计，引线为金属镀锡材质，具备良好的导电性能与焊接附着力，既可以适配通孔波峰焊的批量生产工艺，也能满足手工补焊的维修装配需求，引线的弯折角度经过标准化设计，能够精准匹配PCB板上预设的安装孔位，降低批量装配时的对位难度。

从设计维度来看，这款电阻的结构设计充分平衡了散热性能、安装适配性与结构强度：陶瓷外壳采用长方体规整结构，外壳表面预留标识印刷区域，能够清晰标注电阻的阻值、额定功率与精度等级，方便生产装配环节的物料核对与检修环节的元件识别；内部电阻体与陶瓷外壳之间采用耐高温封装材料填充，既可以固定内部电阻芯的位置，提升元件的抗震动、抗冲击性能，也能进一步填充热传导路径，提升整体散热效率；引线与内部电阻体的连接部位采用加固焊接结构，能够承受装配过程中引线弯折的应力，避免引线脱落导致的元件失效。

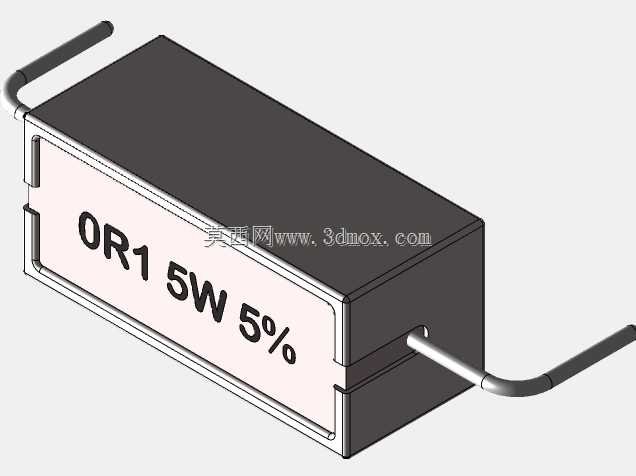

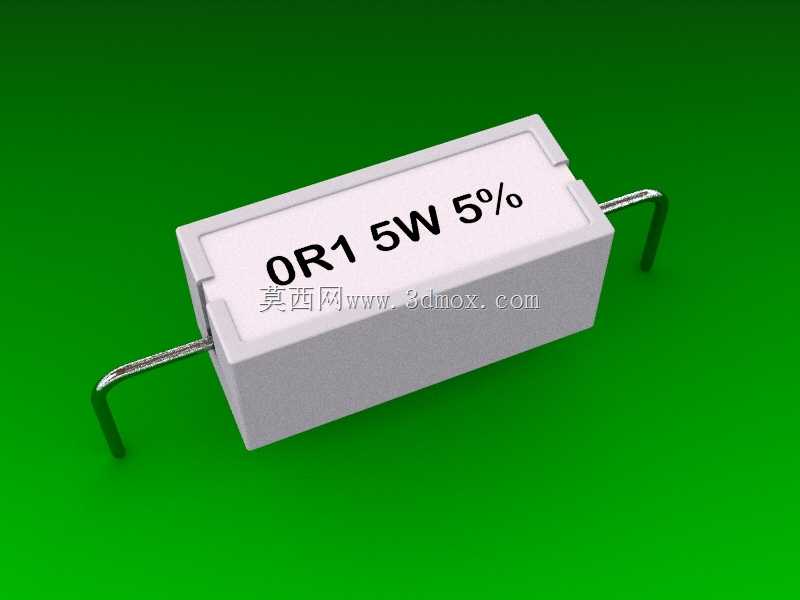

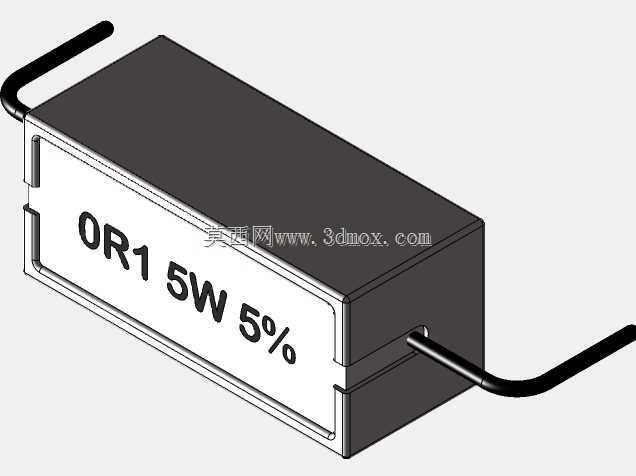

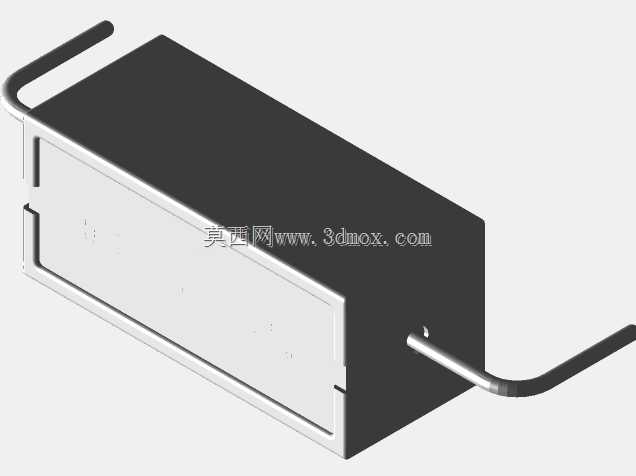

在尺寸与安装边界上，这款电阻本体长度为22.0mm，宽度9.5mm，高度9.5mm，整体外形规整，在PCB布局时可以精准预留对应的安装空间，不会与周边的电容、芯片、接插件等元件产生空间干涉；引线直径为0.8mm，能够适配常规直径1.0mm的PCB通孔，安装时引线穿过板卡孔位后在背面焊接固定，焊接后的连接强度高，能够承受常规工业设备的震动工况；两个引线的安装节距为35.56mm，也就是行业通用的1400mil标准间距，能够直接匹配通用PCB设计的孔位规范，不需要额外定制板卡孔位，大幅降低电路设计的适配成本。这款5W额定功率的通孔型电阻，能够在常规工作环境下持续耗散5W的功率，阻值精度为5%，可以满足大多数工业电子、消费电子、电力设备对功率电阻的性能要求，稳定可靠地实现电路预设的电气功能。
