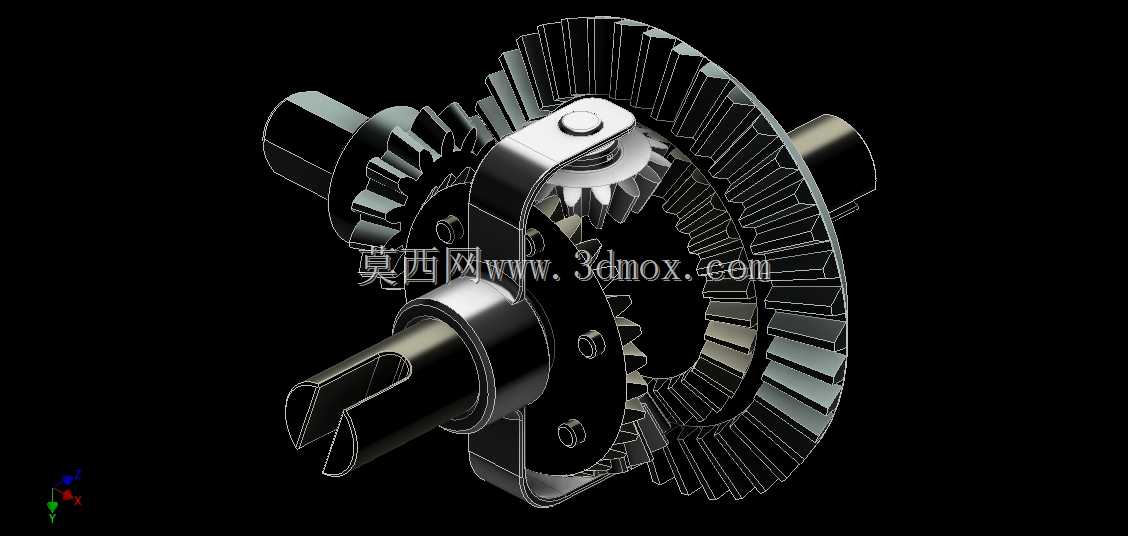

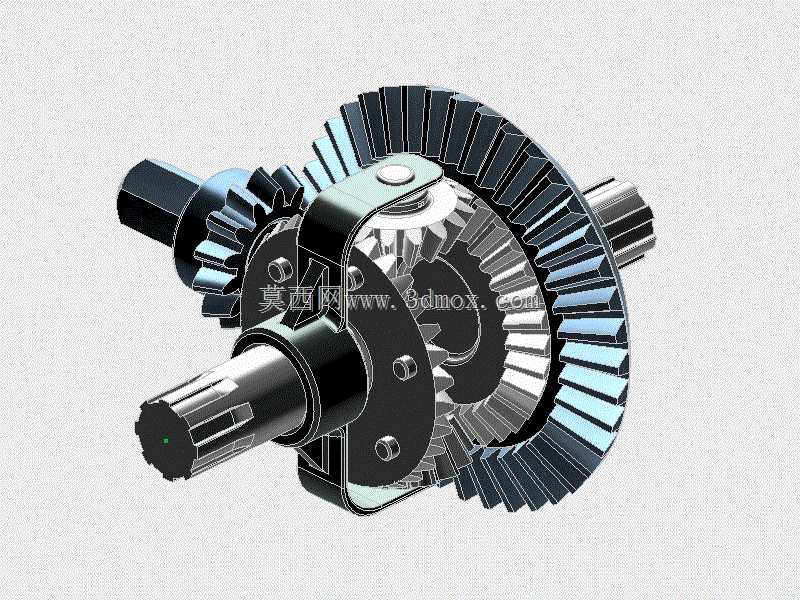

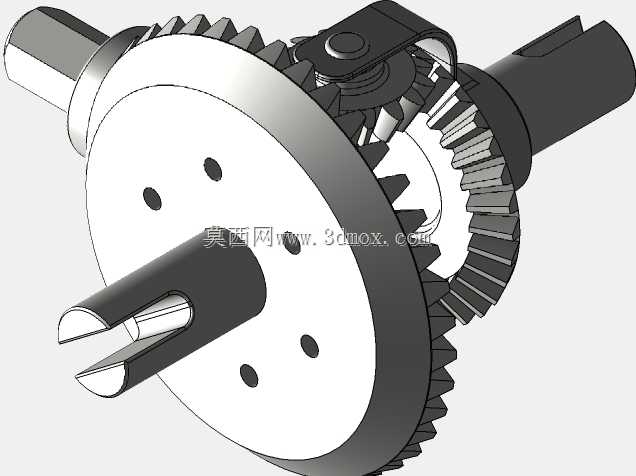

开放式差速器传动结构三维设计

该差速器传动结构主要应用于乘用车辆、商用车辆的驱动桥总成中，是车辆传动系统的核心功能部件，安装于车辆驱动桥的桥壳内部，两端分别连接左右两侧驱动半轴，输入端与传动轴末端的主减速从动齿轮刚性连接，承担着将主减速器传递来的动力分流至两侧车轮的核心作用，同时可在车辆转弯、行驶于凹凸不平路面时，自动调整两侧车轮的转速差，避免车轮出现滑拖、滑转现象，保障车辆行驶过程中的轮胎抓地力稳定性，减少轮胎异常磨损，提升车辆转向操控的平顺性与行驶安全性。

从功能特性来看，该结构采用对称式锥齿轮差速布局，包含差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、主减速盆齿等核心构件，动力从主减速盆齿输入后，首先带动差速器壳体同步转动，壳体通过十字行星轴带动行星齿轮产生公转，当两侧车轮行驶阻力一致时，行星齿轮不发生自转，将动力等扭矩传递给两侧半轴齿轮，驱动两侧车轮以相同转速转动；当车辆转向或单侧车轮遇到低附着路面时，两侧半轴齿轮受到的转动阻力出现差值，行星齿轮在公转的同时绕十字轴产生自转，自动降低阻力较小一侧半轴的转速、提升阻力较大一侧半轴的转速，在总输入扭矩不变的前提下，实现两侧车轮以不同转速转动，满足车辆不同行驶工况的动力传递需求。

在设计思路层面，该结构充分考虑了传动部件的受力均衡性，行星齿轮采用对称四点布局，可均匀分担传动过程中的冲击载荷，降低单个齿轮的齿面接触应力，提升部件整体的抗疲劳寿命；差速器壳体采用分体式装配结构，预留了行星齿轮轴、半轴齿轮的精准安装定位面，壳体上设置的螺栓连接位可与主减速盆齿实现刚性固连，保证大扭矩传递过程中的连接可靠性；齿轮齿面采用等强度锥齿廓形设计，在保证传动啮合精度的同时，尽可能降低传动过程中的啮合冲击与运转噪音。

从安装边界来看，该结构整体为同轴对称布局，主减速盆齿的外径为整体结构的最大径向尺寸，两端半轴的伸出长度为轴向安装限位尺寸，安装时需保证差速器壳体两端的轴承位与驱动桥壳上的轴承安装座同轴度公差控制在合理范围内，行星齿轮与半轴齿轮的啮合间隙需调整至设计区间，避免间隙过大导致传动冲击、间隙过小导致运转卡滞发热，同时壳体上预留的润滑油导流孔可保证齿轮啮合面在运转过程中得到充分润滑，降低部件运转过程中的磨损速率，延长整体使用寿命。
