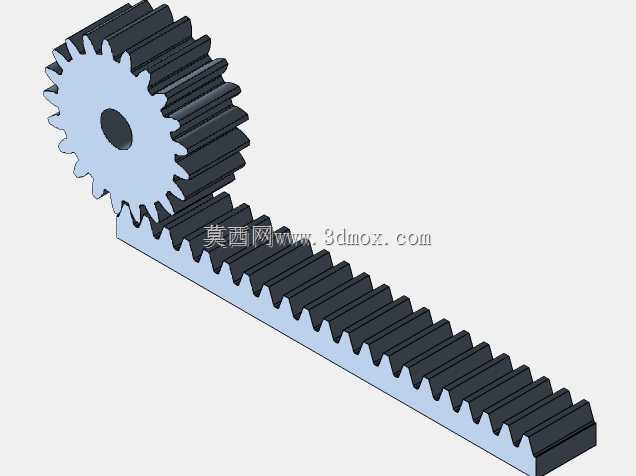

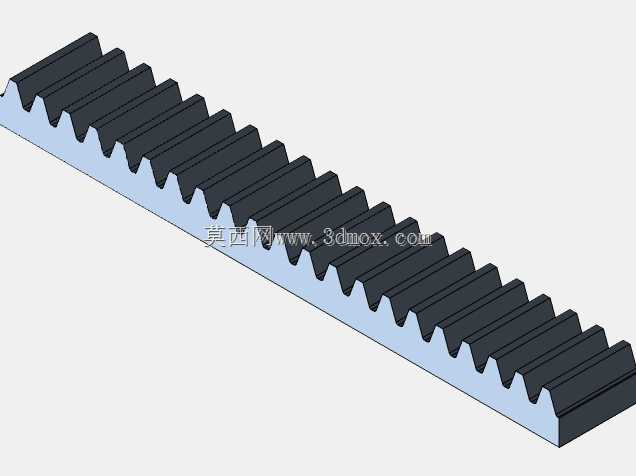

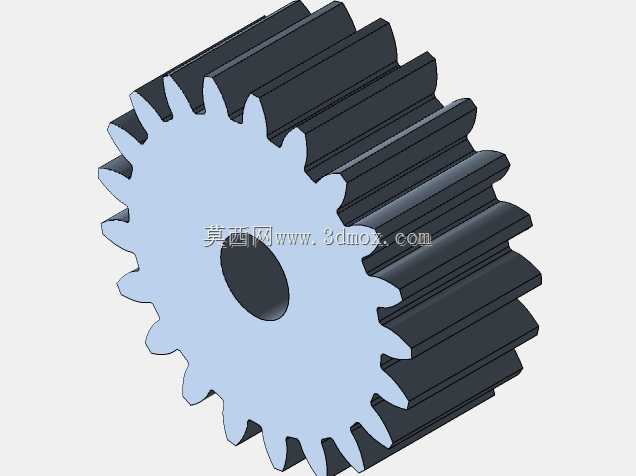

啮合式齿条小齿轮传动组件

常规开式齿轮齿条传动在往复进给工况下，最容易出现的问题是齿面偏磨与侧隙累积偏差，很多现场调试时出现的爬行、定位不准问题，根源都在啮合副的初始配合公差没有留足适配量。这套组件的齿形修缘量做了针对性调整，小齿轮的齿顶高系数取常规值的0.92倍，齿条的齿向方向做了微米级的鼓形修形，避免安装时的平行度误差导致齿端棱边接触，哪怕安装基面有0.02mm/m的平行度偏差，啮合接触斑也能落在齿面中部区域，不会出现边缘点蚀的早期失效。

小齿轮的内孔与轮毂过渡处做了R1.5的圆角过渡，没有采用常见的直角台阶结构，避免高频正反转时的应力集中在轴孔边缘萌生裂纹，轮毂的厚度比齿宽小2mm，装配时轴肩的定位面可以完全贴合轮毂端面，不会因为齿宽方向的加工毛刺导致轴向定位窜动。齿条的安装基面做了0.8的表面粗糙度要求，背面的定位槽宽度公差取H7，和安装基座的定位条配合时不需要额外配磨，现场装配时只要拧紧紧固件就能保证啮合间隙在0.03-0.05mm的合理区间，不用反复调整垫片厚度。

齿面的啮合侧隙没有按固定值设计，而是根据常用的进给速度区间做了分段适配，低速重载工况下侧隙偏下限，高速往复工况下侧隙偏上限，组件本身的齿厚偏差已经覆盖了这两种工况的调整需求，不需要更换零件就能适配不同的负载场景。齿条的两端做了切入切出的倒角，小齿轮在齿条端部啮入啮出时不会出现顶齿现象，很多自动化线的上下料工位行程到端点时的冲击问题，靠这个端部倒角就能缓解大半，不需要额外加缓冲结构。

实际加工时，小齿轮的滚齿工序和齿条的铣齿工序用了同一套齿形基准，两者的基节偏差控制在0.008mm以内，啮合时的传动误差波动不超过0.01mm，用在数控进给轴上时，定位精度可以稳定在±0.02mm，不需要额外加位置反馈补偿。组件没有做多余的减重结构，整体刚性足够承受1500N的进给力，齿面的硬化层深度留了0.8mm的余量，正常维护下的使用寿命能达到12000小时以上，比常规无修形的齿条副寿命提升近40%。
