带端面齿轮传动的换向机构结构设计

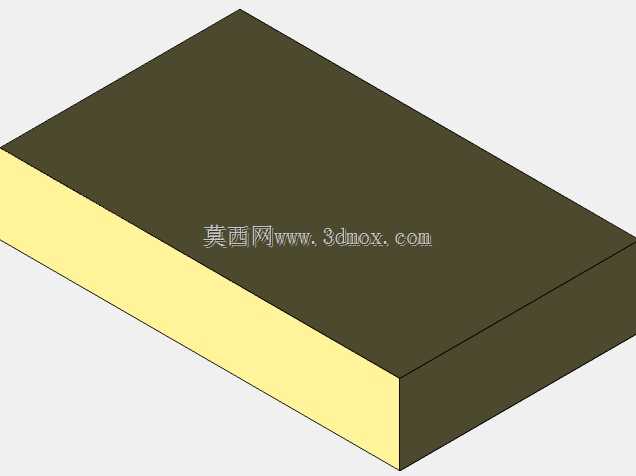

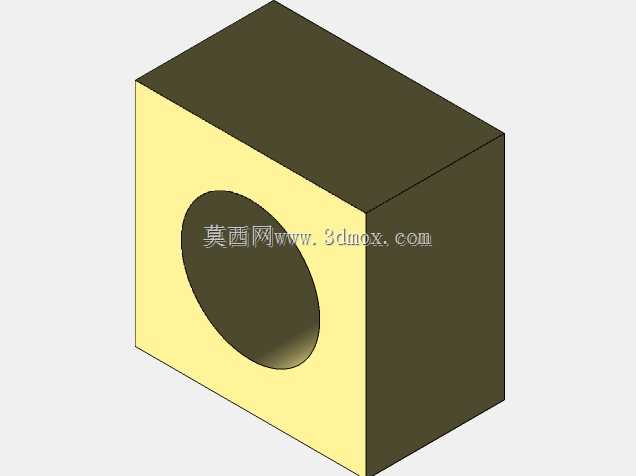

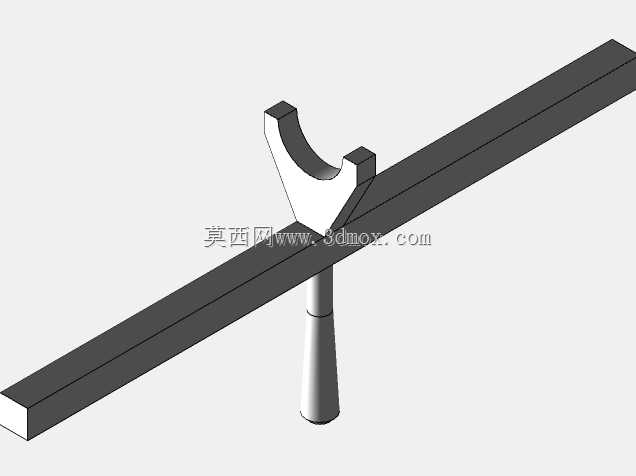

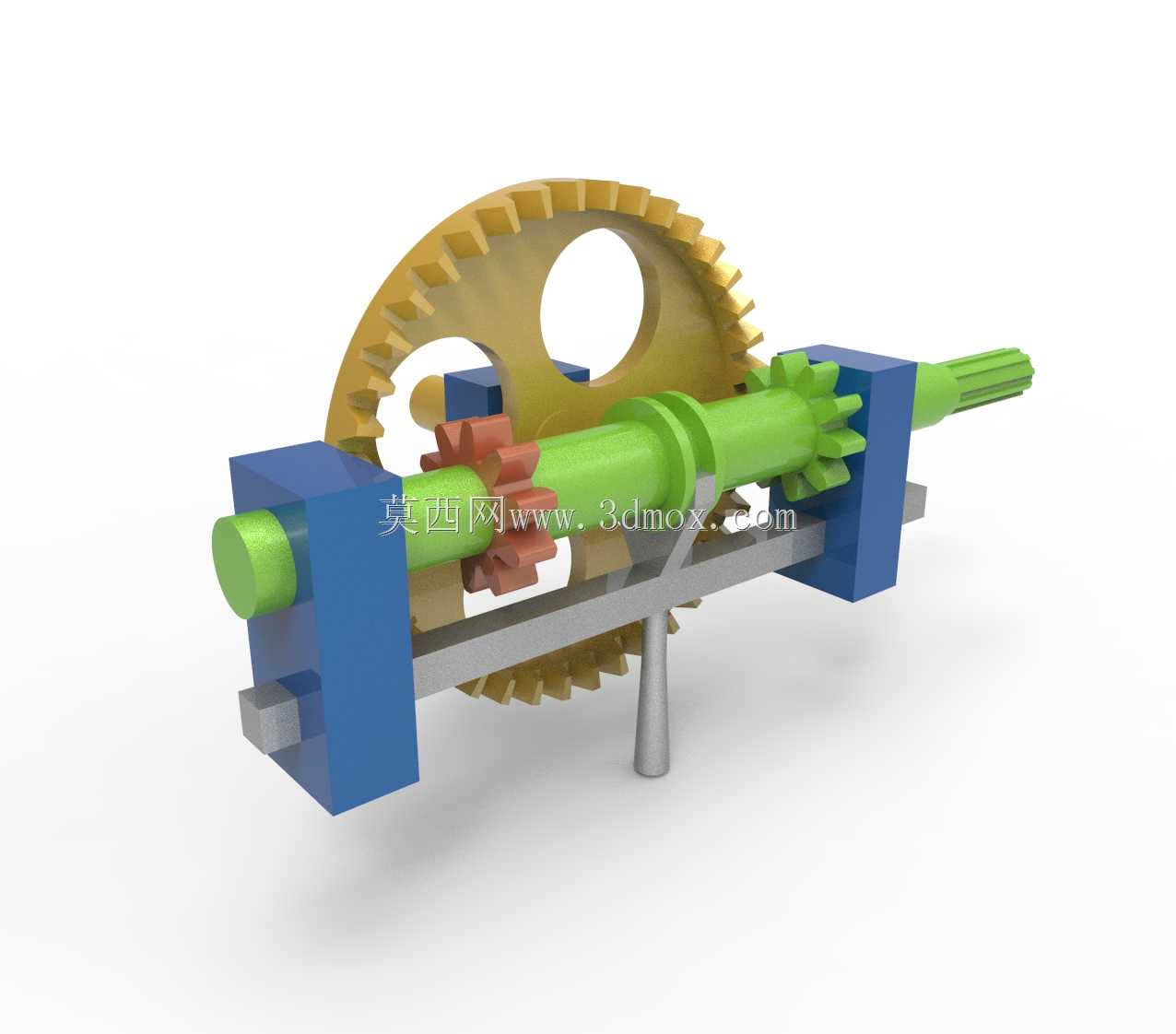

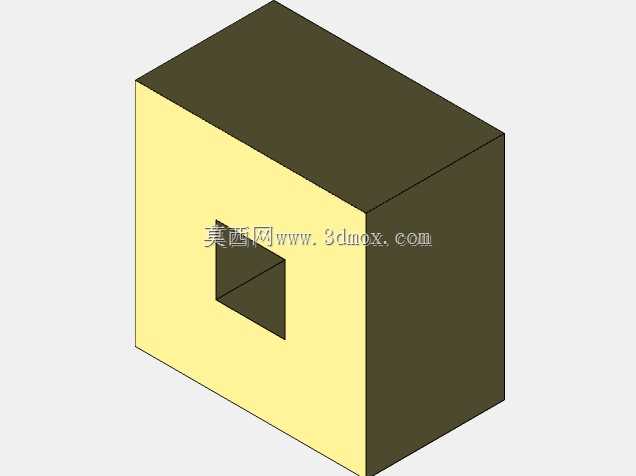

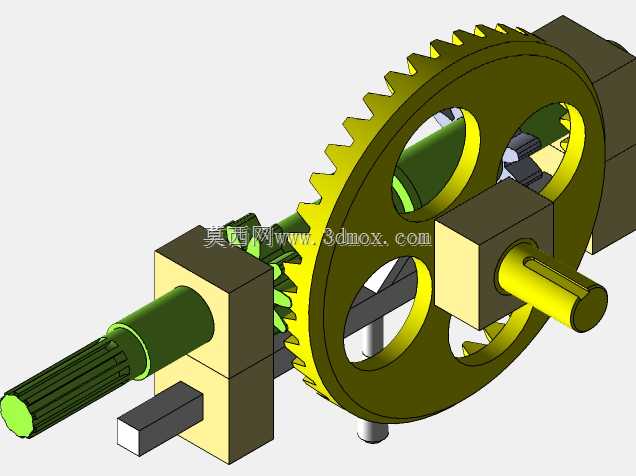

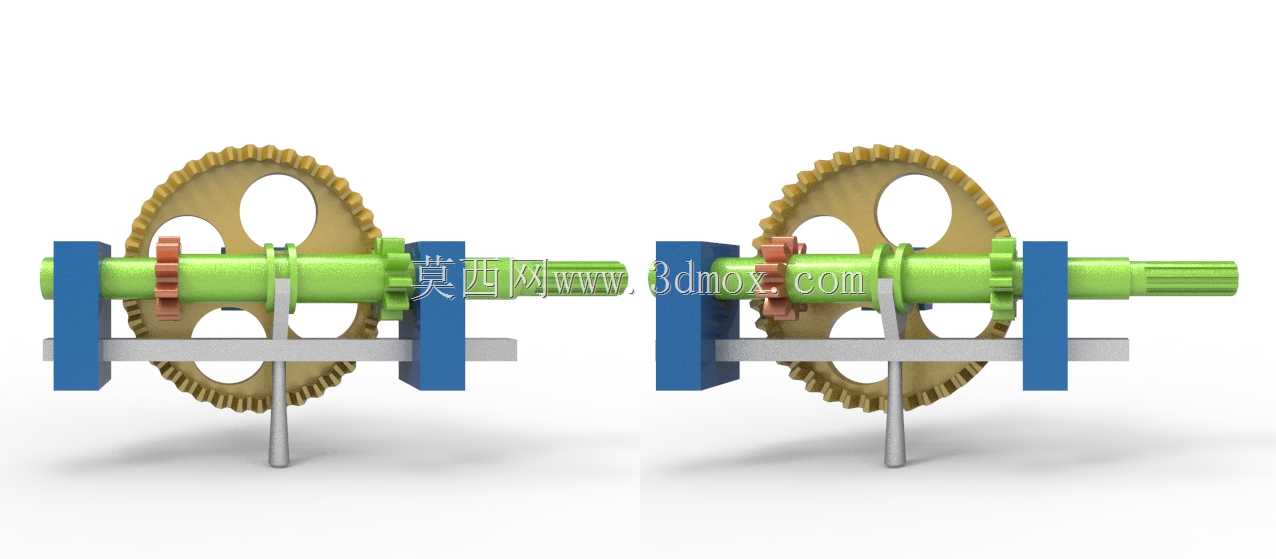

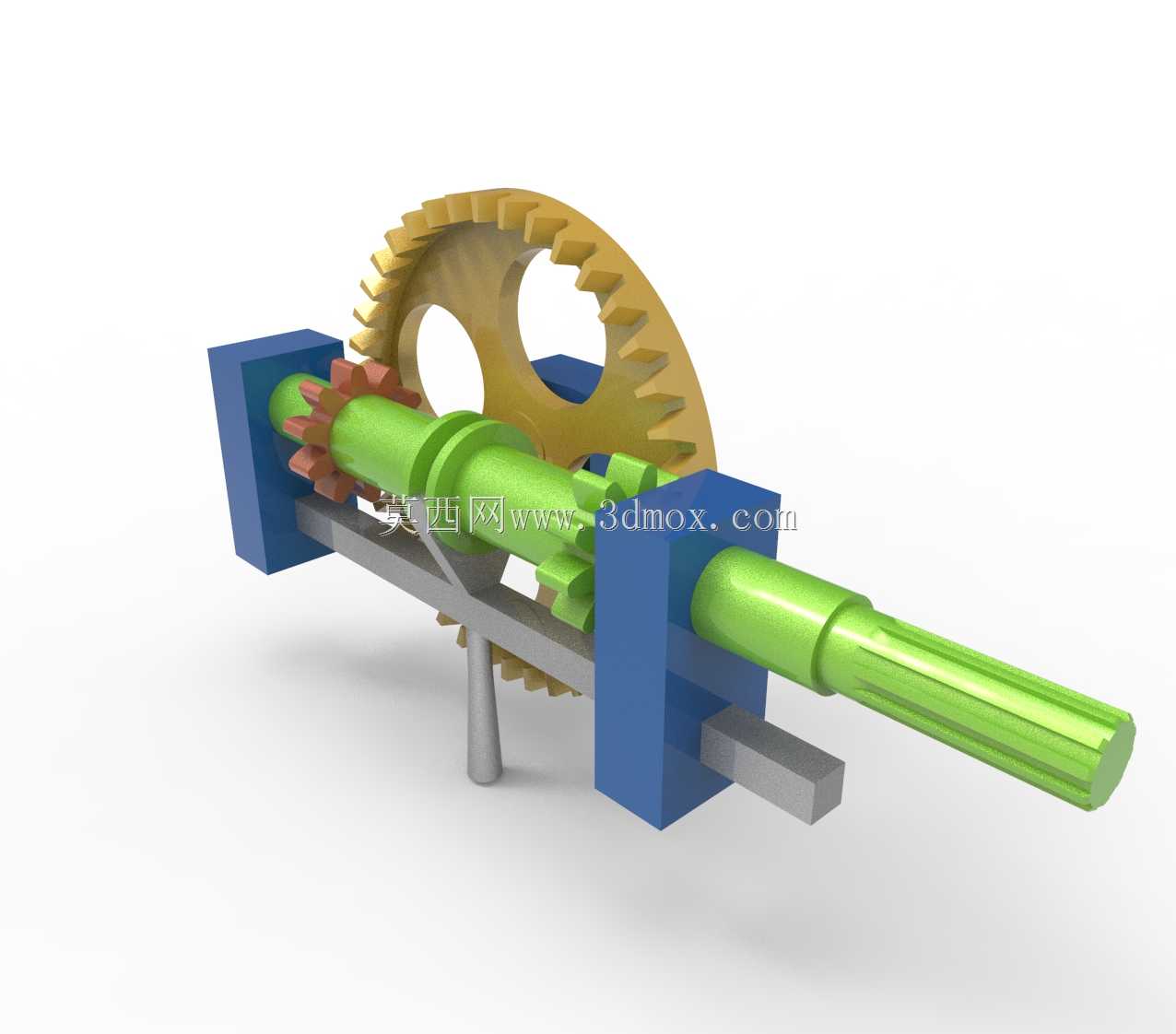

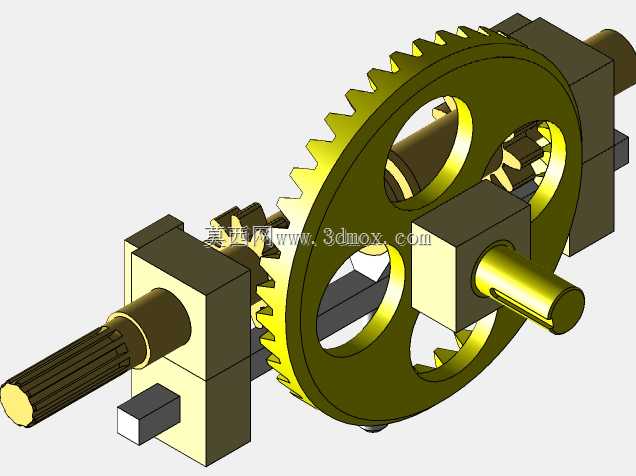

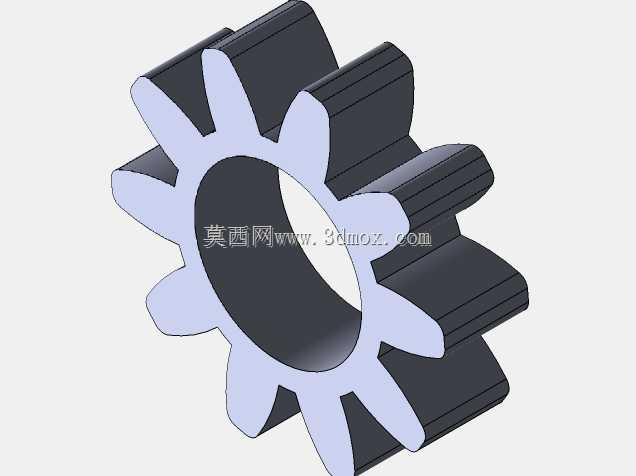

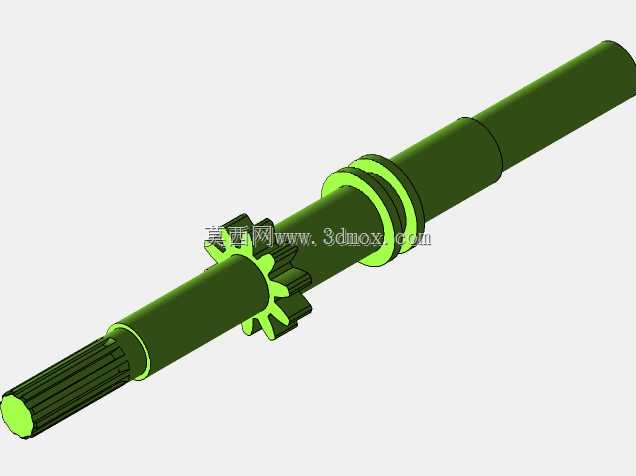

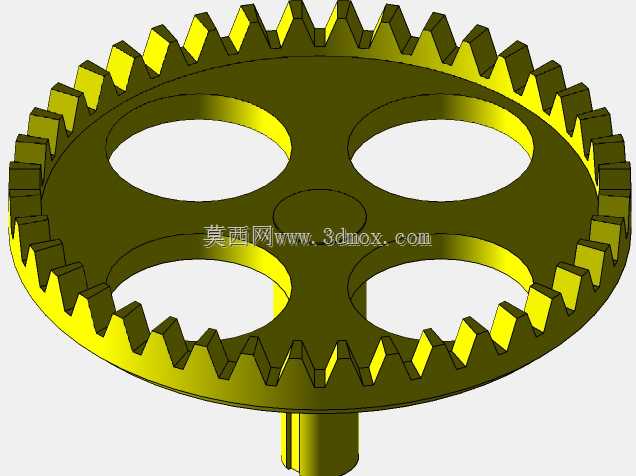

这款带端面齿轮传动的换向机构，主要应用于需要在交错轴间实现动力换向传递的工业传动场景，常见于小型自动化设备的进给单元、轻工机械的动力切换模块、精密传动试验台的换向工位，能够在紧凑的安装空间内完成输入与输出轴呈垂直交错状态下的扭矩传递，替代传统锥齿轮换向结构在小空间、中等载荷工况下的应用，有效降低传动单元的整体装配复杂度。从实际用途来看，该机构可将沿轴向输入的旋转动力，通过端面齿轮与小齿轮的啮合传递，转换为垂直于输入轴方向的旋转输出，同时可通过轴上的滑移齿结构实现不同传动比的切换，满足设备在不同工况下的转速与扭矩输出需求，适配需要频繁切换传动方向、调整输出转速的中小型机械传动系统。在功能特性上，该机构采用端面齿轮与轴上小齿轮啮合的传动形式，相比传统锥齿轮传动，端面齿轮的加工装配容错率更高，啮合过程中齿面接触应力分布更均匀，在中等载荷工况下运行噪音更低、传动平稳性更好；轴系采用花键轴结构设计，滑移齿轮可沿花键段轴向移动，实现与端面齿轮不同啮合位置的切换，完成传动比的调整；两端的支撑座采用一体式块状结构，既为轴系提供稳定的径向支撑，也预留了标准安装孔位，可直接固定在设备的安装基板上，降低现场装配的调校难度。设计思路上，该结构优先考虑紧凑空间内的传动换向需求，将端面齿轮的大直径齿圈与轴系平行布置，充分利用径向空间缩减整体轴向安装尺寸，避免传统锥齿轮换向结构需要两轴外伸占用较大空间的问题；轴上的啮合小齿轮与轴采用一体化设计，减少装配环节的同轴度误差，提升传动精度；支撑座的安装面与轴系中心高保持固定公差，确保安装后齿轮啮合间隙处于合理区间，无需额外调整垫片即可完成装配。外形尺寸与安装边界方面，该机构整体沿输入轴方向的长度适配常规中小型设备的安装空间，端面齿轮的外径控制在合理范围内，不会与周边其他部件产生运动干涉；两端支撑座的安装孔采用标准孔距设计，可直接适配市面通用的安装型材与基板，输出轴端预留的花键段可直接连接负载端的传动轮或联轴器，无需额外加工转接结构，整体安装边界规整，无外凸的不规则结构，便于在设备内部进行布局安装。
