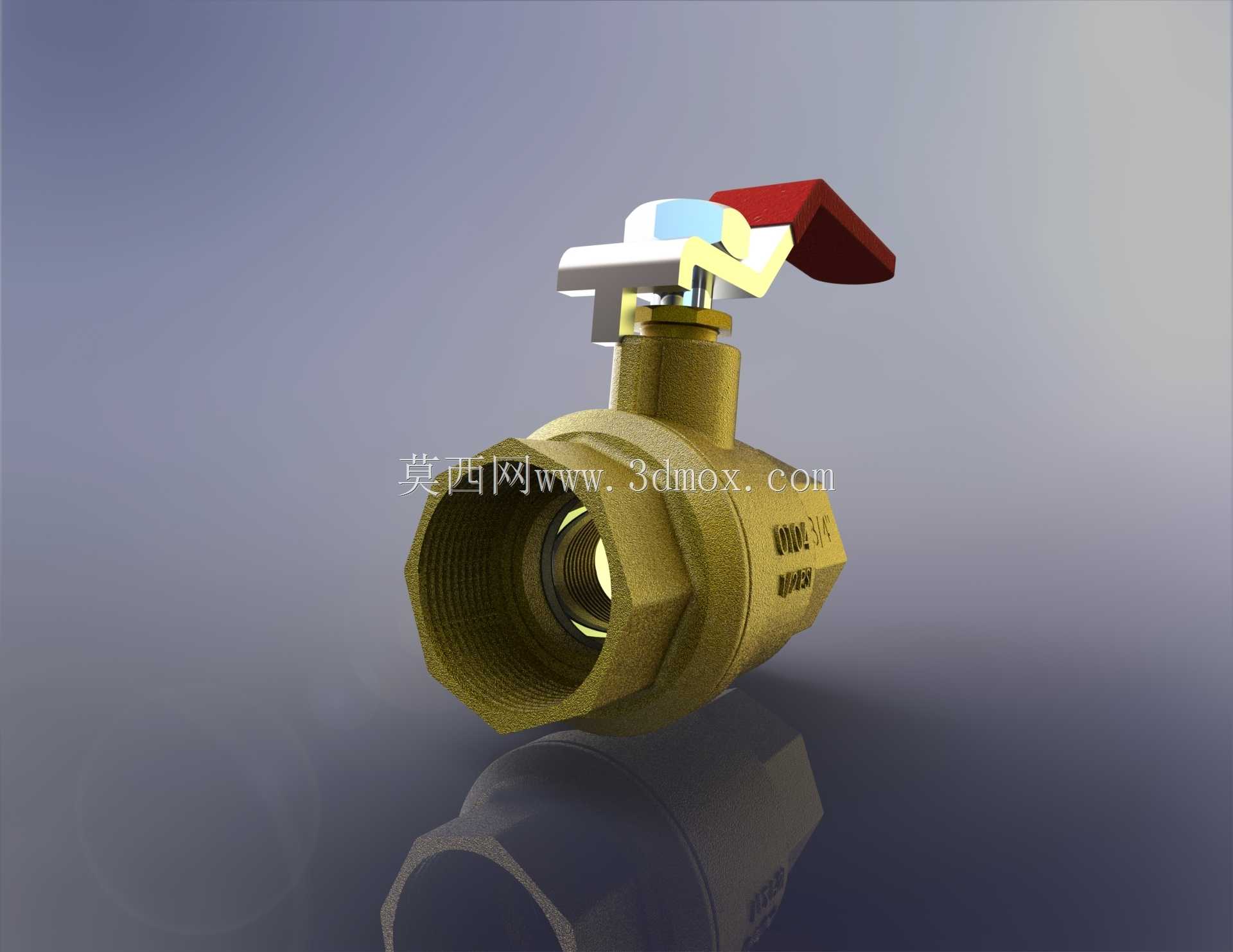

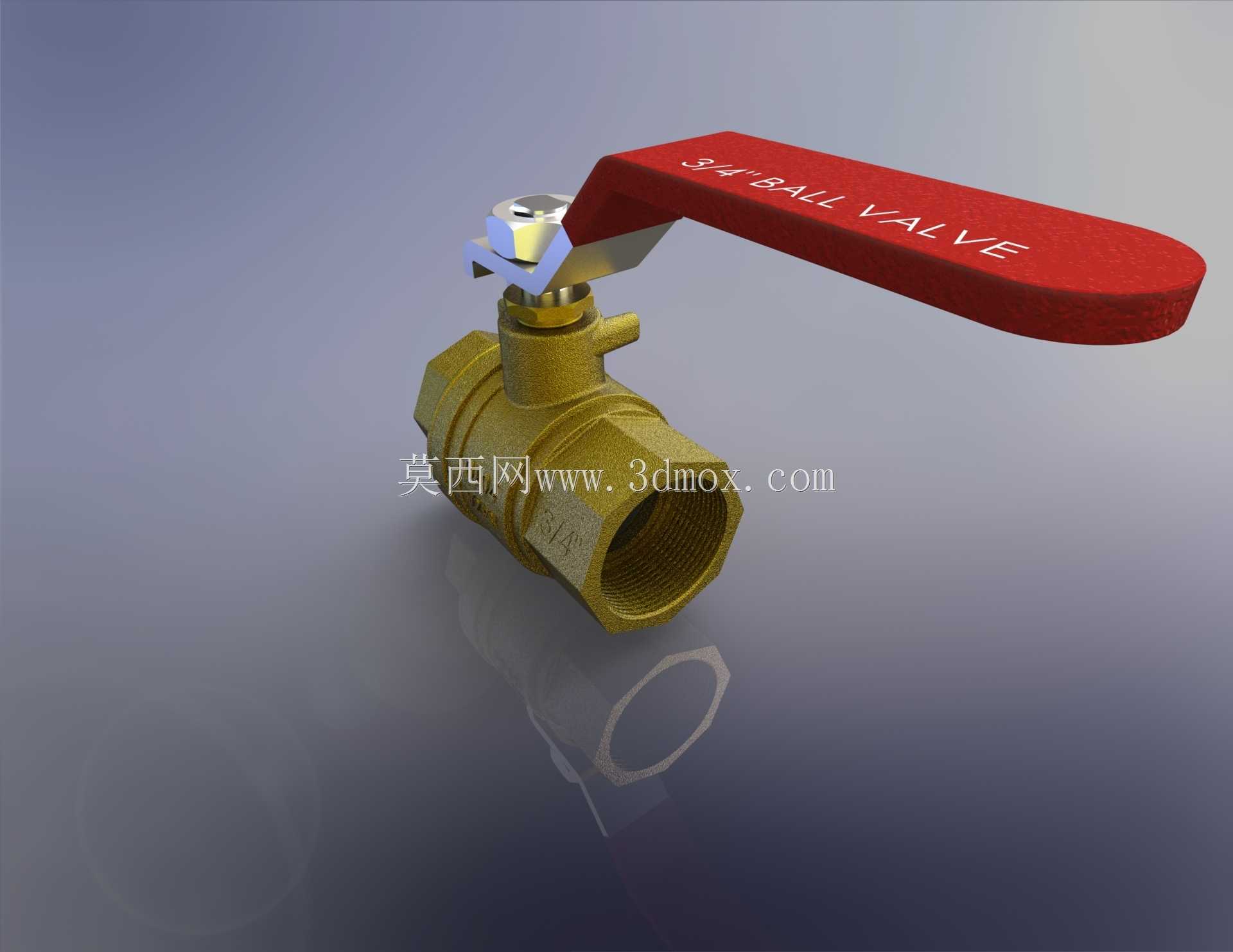

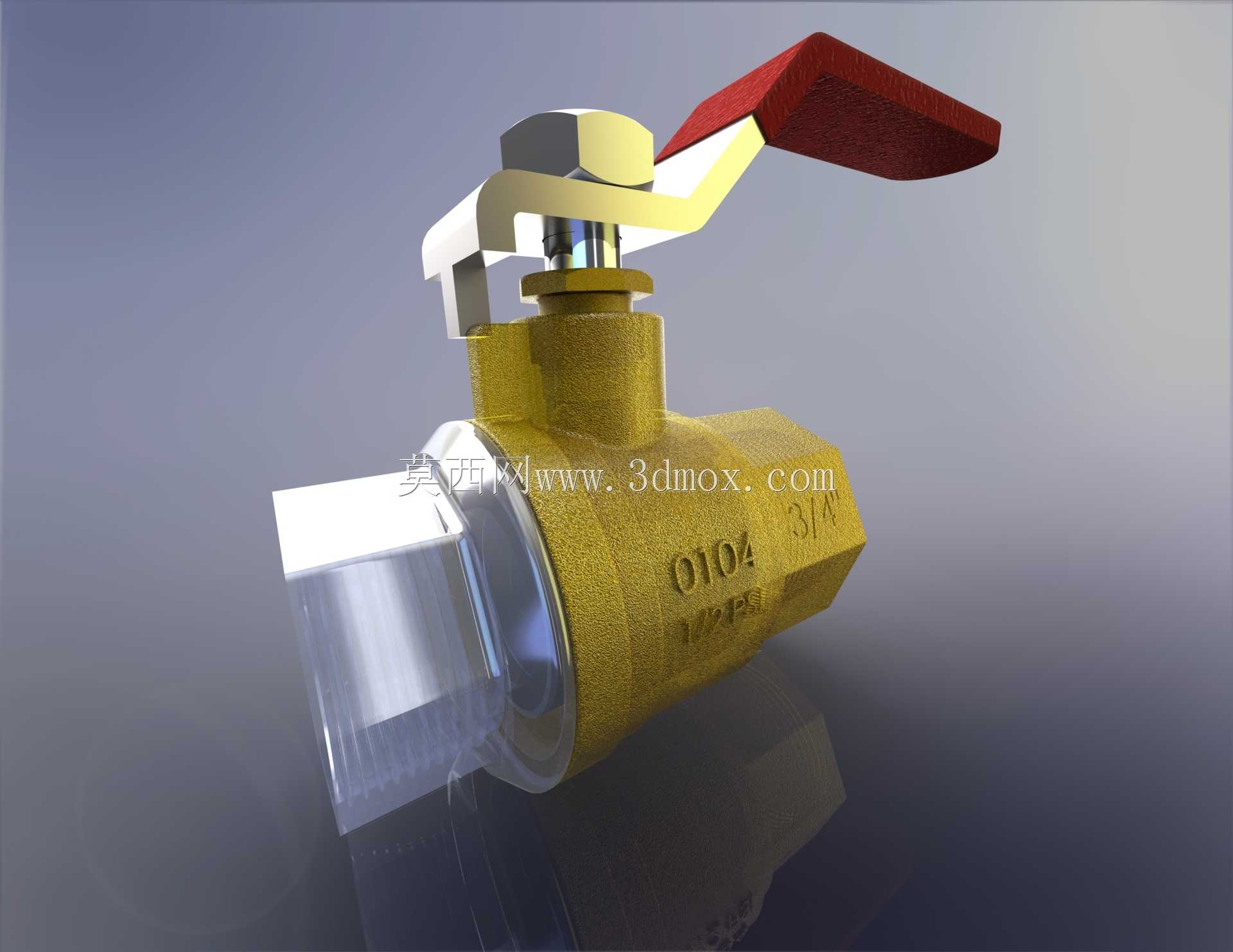

3/4英寸内螺纹黄铜球阀结构设计

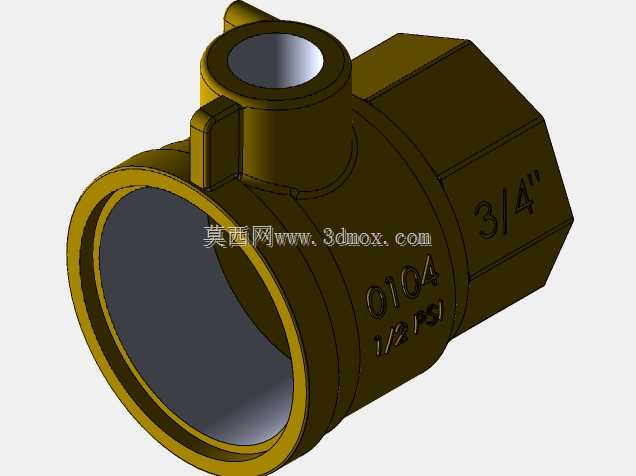

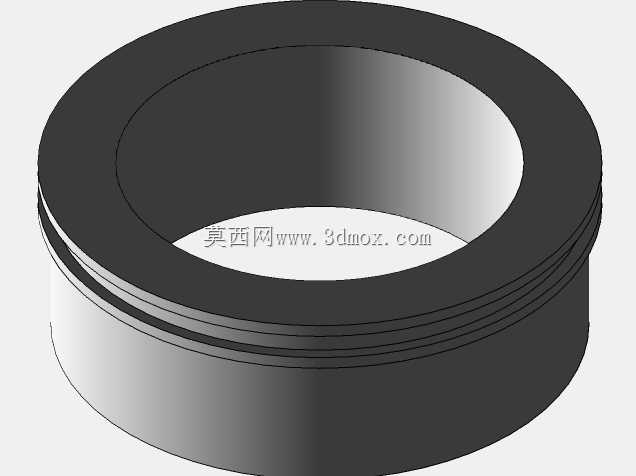

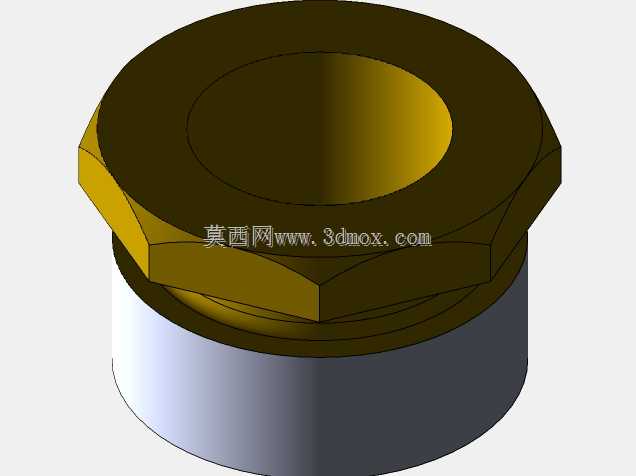

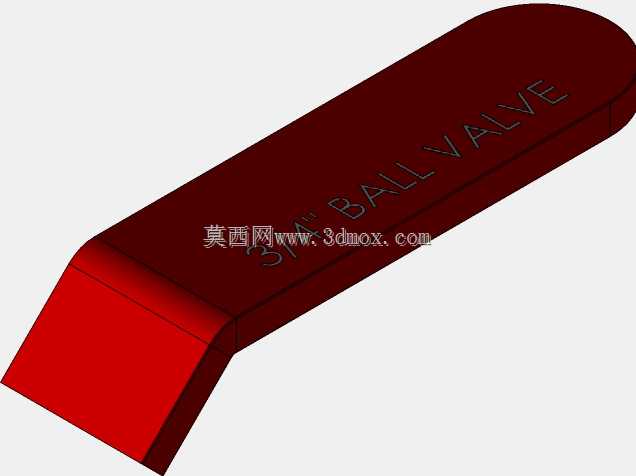

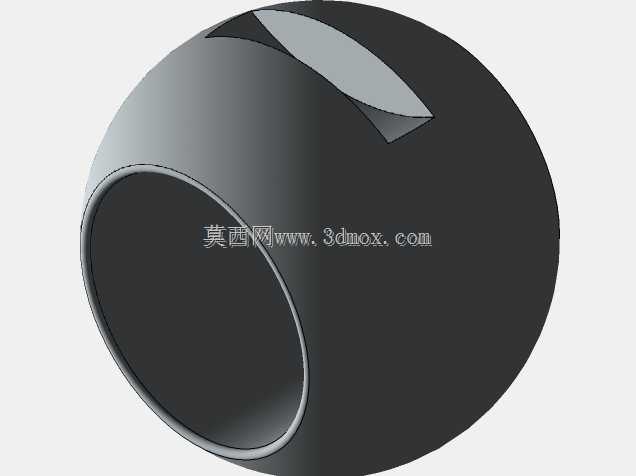

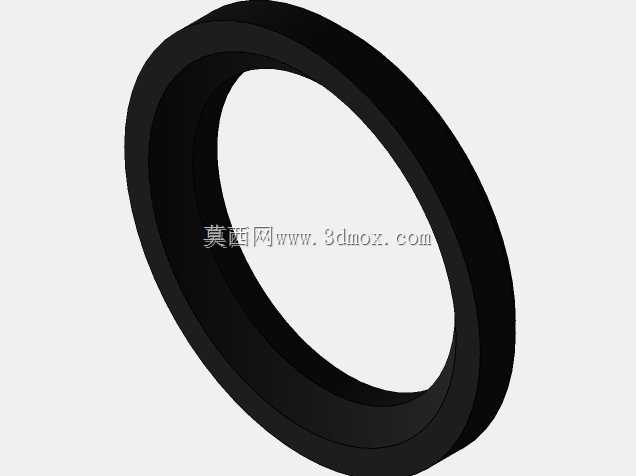

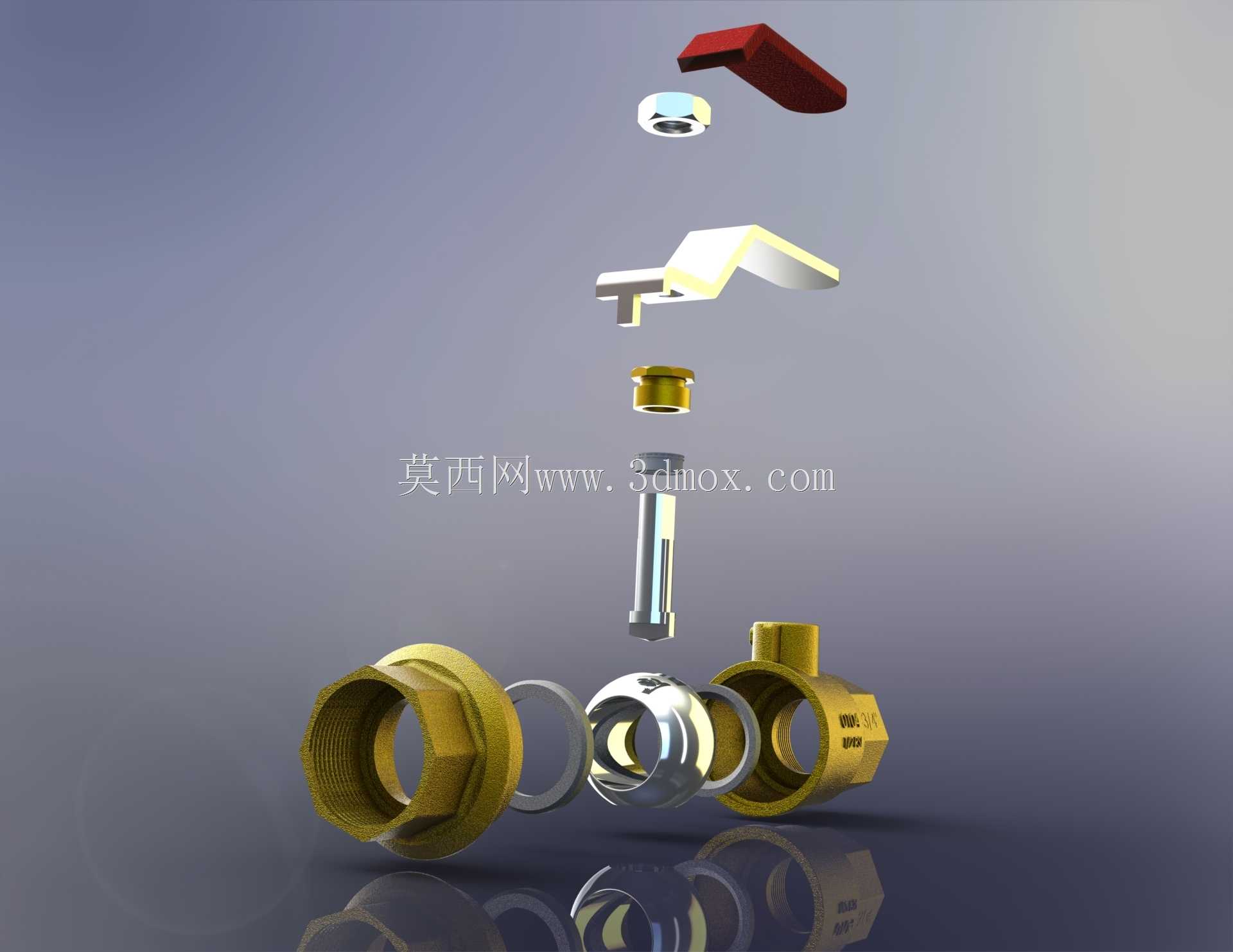

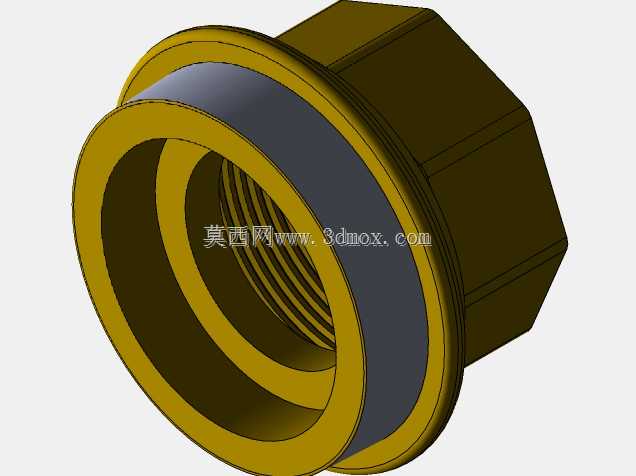

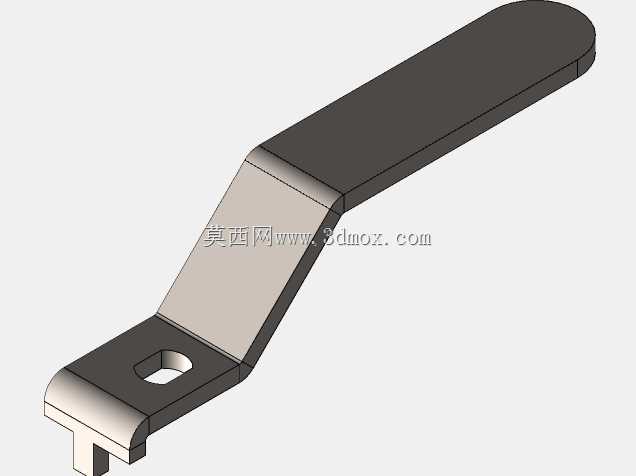

民用给排水、小型暖通管路里的3/4英寸球阀，常年要面对水质杂质卡涩、开关扭矩过大导致手柄断裂、螺纹连接处渗漏这些现场频发的问题，这款黄铜球阀的结构设计，刚好把这些加工和装配环节的痛点逐一做了适配优化。阀体采用热锻黄铜成型后再做精密机加工，流道内壁的球面密封座安装槽，没有采用常规的直槽切削结构，而是做了1.5度的微斜度让位，加工时刀具不用反复退刀排屑，一次走刀就能完成槽面加工，既减少了黄铜碎屑残留在密封槽内的概率，也让橡胶密封座压入后能形成均匀的预紧力，不会因为槽边毛刺刮伤密封面导致内漏。两端的内螺纹加工特意留了0.02mm的锥度偏差，和标准外螺纹对接时，前两牙能顺畅导入，后三牙形成过盈密封，不用额外缠过多生料带就能达到承压要求，现场安装时工人不用反复调整拧入深度，也能避免螺纹拧得过深导致阀体开裂。阀芯的球面做了镜面抛光后镀硬铬处理，和密封座接触的边缘特意做了0.3mm的圆角过渡，开关转动时不会切削密封座的橡胶表面，哪怕管路里有细小的沙粒杂质，也会被圆角推到流道内，不会卡在球面和密封座之间造成卡涩。手柄的连接部位没有采用常规的四方轴直接压装结构，而是在阀杆顶端做了扁位加横向销孔，手柄套入后穿入不锈钢弹性销，哪怕频繁开关导致阀杆和手柄的配合出现微小磨损，弹性销也能自动补偿间隙，不会出现开关打滑的情况。阀杆的密封填料槽做了双层结构，下层放丁腈橡胶O型圈，上层放聚四氟乙烯填料环，拧紧填料压盖时，聚四氟乙烯环会均匀挤压O型圈形成径向密封，哪怕阀杆频繁转动磨损了O型圈表面，也不用拆开整个阀门，只要稍微拧紧压盖就能恢复密封性能，后期维护成本极低。阀体外部的六角扳拧部位，特意做了加厚处理，对边尺寸比常规同规格球阀大2mm，安装时用活动扳手拧动不会出现棱角打滑崩边的情况，哪怕在狭小的管路空间里用套筒扳手操作，也能稳稳卡住受力。
