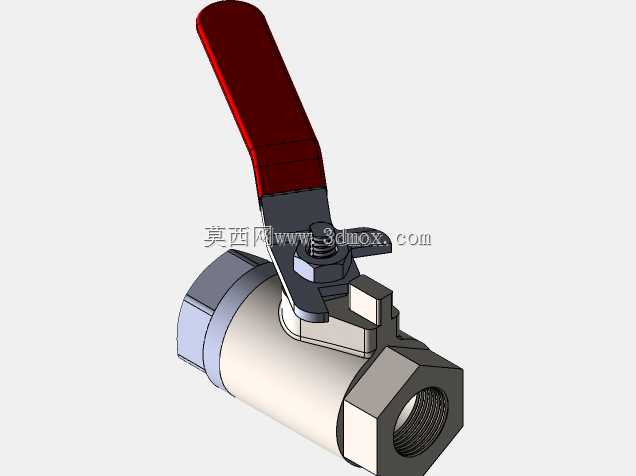

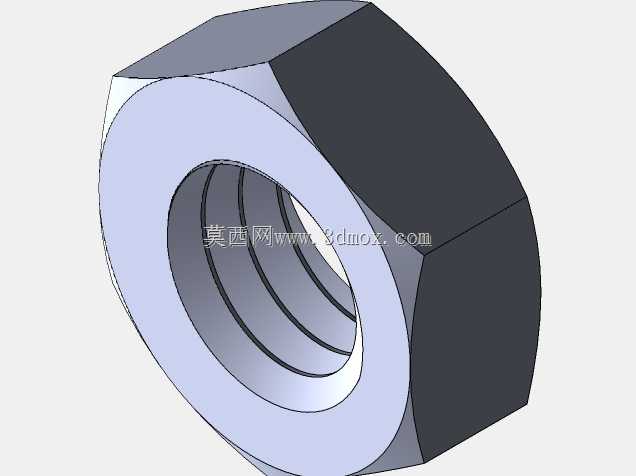

手动内螺纹直通式球阀三维结构

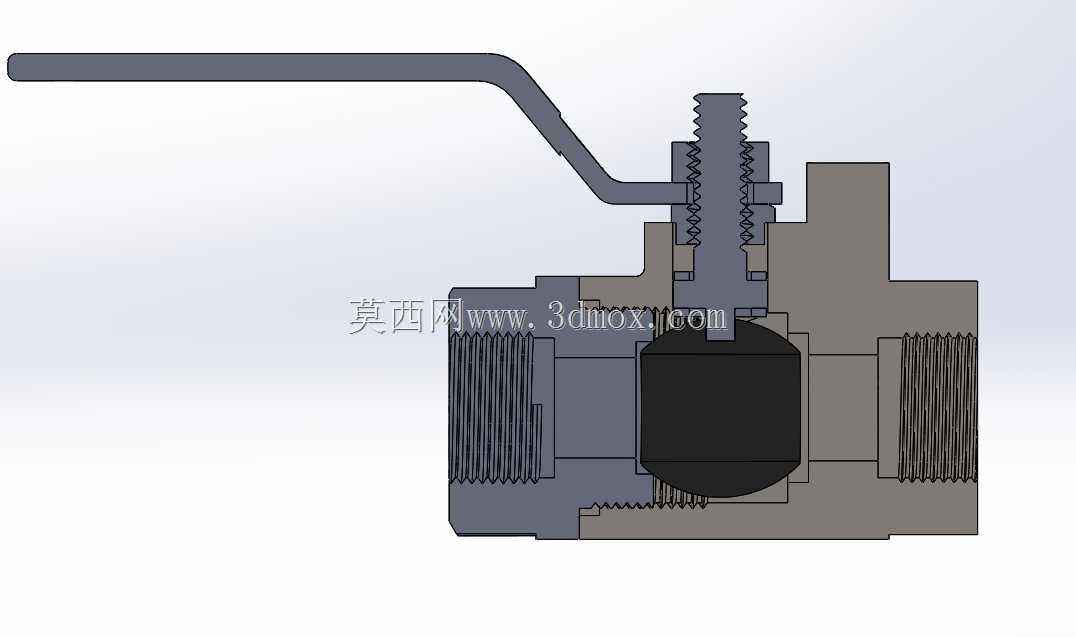

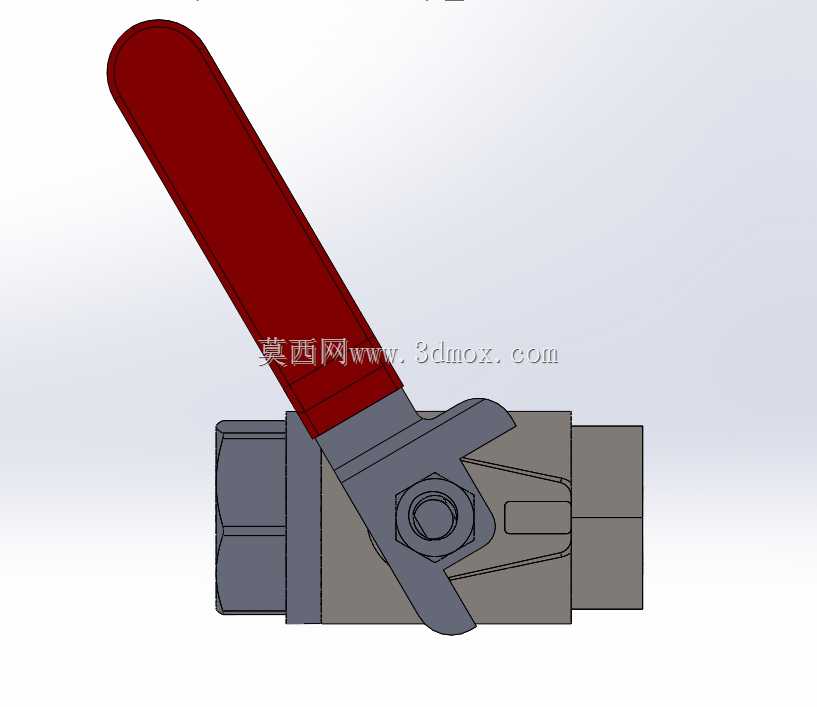

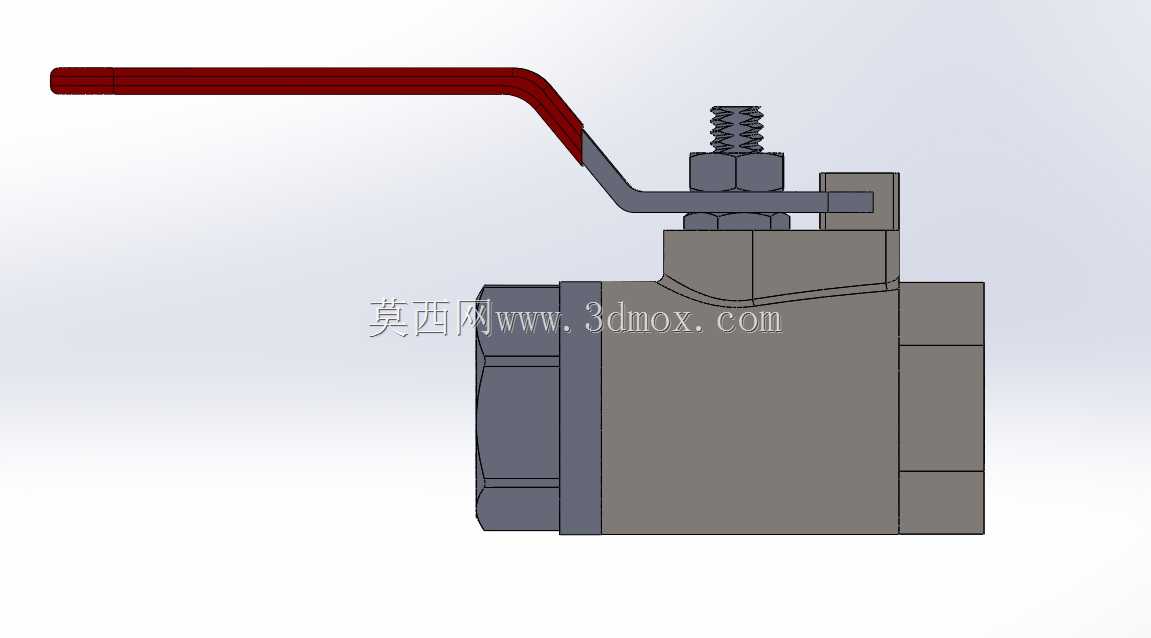

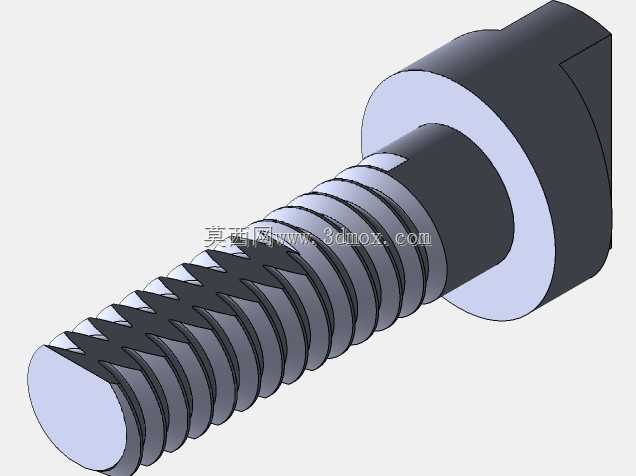

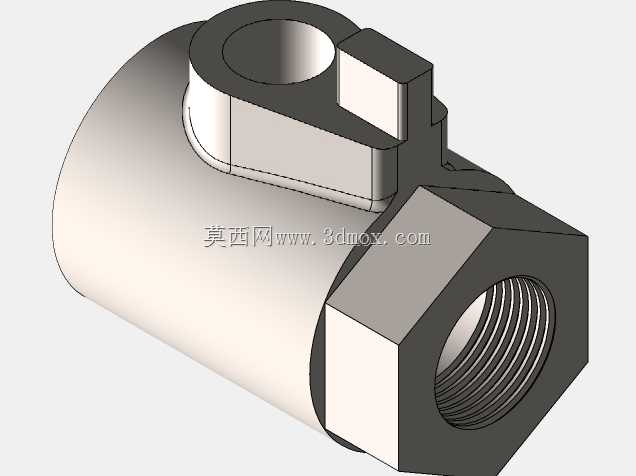

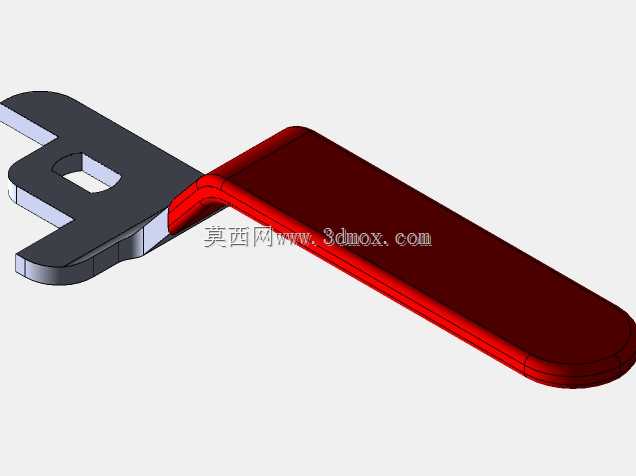

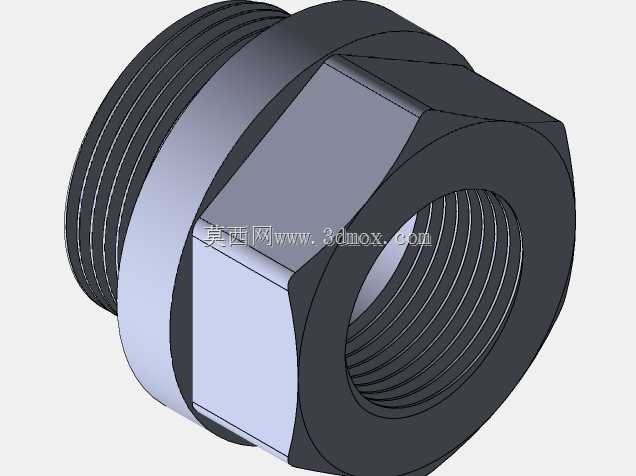

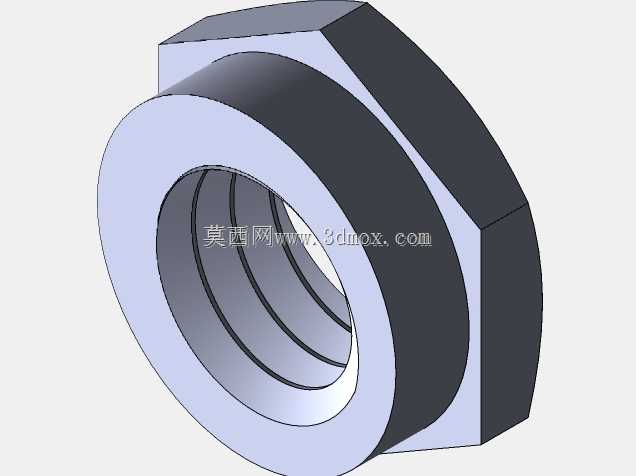

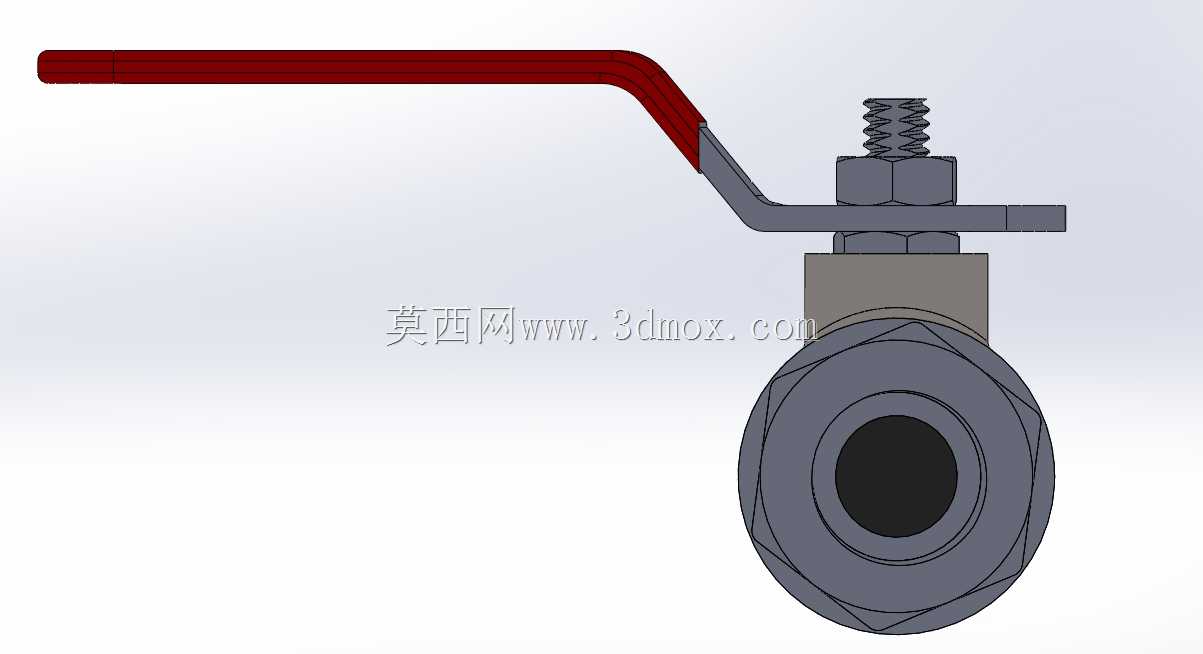

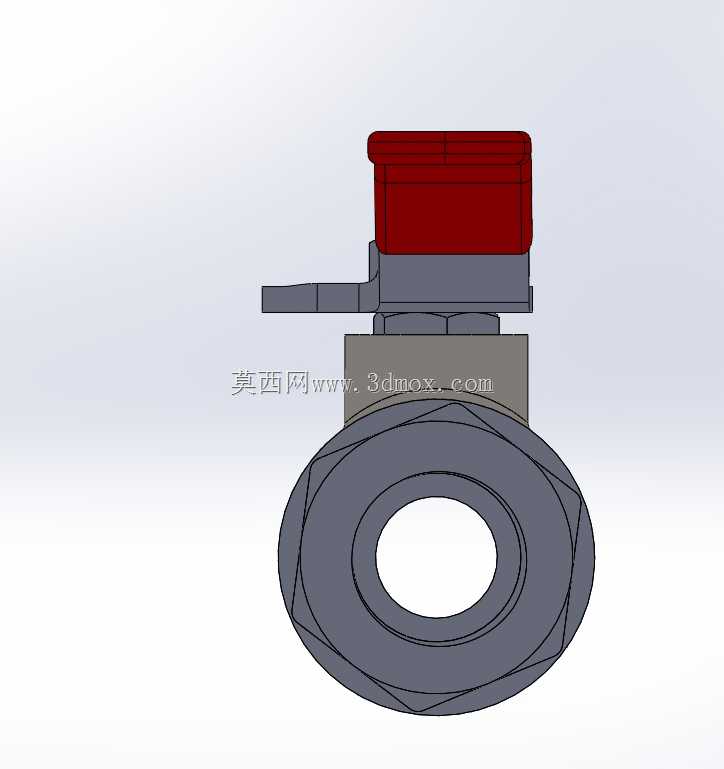

这款手动直通球阀是民用给排水、小型工业流体输送、暖通循环、气动液压辅助管路中极为常见的通断控制元件，核心作用是通过手柄的90度旋转动作，快速实现管路内流体的导通与截断，相比闸阀、截止阀类产品，它的启闭行程极短，操作力矩小，全开状态下流道通畅无明显折角，流体通过时的压损极低，不易在阀腔内部残留介质杂质，适配清水、压缩空气、低压油品、弱腐蚀性流体等多种常见介质的输送场景。从结构设计来看，该球阀采用经典的两片式阀体组合结构，左右阀体通过螺纹锁紧形成完整的阀腔容纳空间，内部配置带圆形通孔的球形阀芯，阀芯两侧采用聚四氟乙烯材质的密封阀座提供静密封保障，当手柄带动阀杆旋转至通孔与管路轴线重合位置时，阀门处于全开状态，介质可无阻碍直线通过流道；当手柄旋转至与管路轴线垂直位置时，阀芯球面完全贴合两侧密封座，截断介质流通路径，实现可靠关断。阀杆与阀体的配合位置设置了多级密封结构，避免介质从阀杆装配间隙向外渗漏，同时阀杆处设置了防脱出限位结构，即便在带压操作状态下也不会出现阀杆被介质压力顶出的风险。手柄采用加长杠杆式设计，表面做了防滑包覆处理，操作人员无需借助额外工具，徒手即可完成启闭操作，手柄与阀杆的连接位置设置了定位挡块，可精准限制手柄的旋转行程，避免操作过位导致的密封面磨损或启闭不到位问题。从安装边界来看，该款球阀两端采用标准内螺纹连接接口，可直接与同规格的外螺纹管路、接头实现快速装配，整体外形紧凑，阀体采用六角外形设计，安装时可使用普通扳手夹持阀体完成拧紧作业，无需额外定制安装工装，安装后手柄的操作空间预留要求低，即便在管路排布密集的狭小安装空间内，也能顺利完成启闭操作。整体结构没有复杂的传动组件，日常使用过程中几乎不需要额外维护，密封件磨损后仅需拆开阀体即可快速更换，使用寿命长，成本可控，是中小通径低压管路系统中通断控制的首选阀件类型，在户内供水支路、气动设备气源端、小型液压站回路、暖通空调水管支路等场景中都有极高的应用占比。
