重型高压液压缸工业执行元件结构设计

这款重型高压液压缸是重载液压系统中的核心直线执行元件，广泛应用于冶金锻压设备、重型工程机械、大型船舶甲板机械、矿山采掘装备、重型压力加工生产线等需要大推力输出的工业场景，能够在高压工况下稳定完成直线往复驱动动作，为各类重型负载提供可靠的推拉力输出，适配高负载、长周期连续运行的严苛作业环境。

从实际用途来看，该液压缸可将液压系统的压力能高效转化为机械能，驱动作业机构完成重载举升、挤压成型、负载推拉、姿态调整等核心动作，相比普通轻型液压缸，其缸体结构强度、密封承压能力、负载耐受上限都有显著提升，能够在持续高压冲击、偏载受力的工况下保持稳定运行，避免普通液压缸在重载场景下容易出现的缸体变形、密封泄漏、杆体弯折等故障问题。

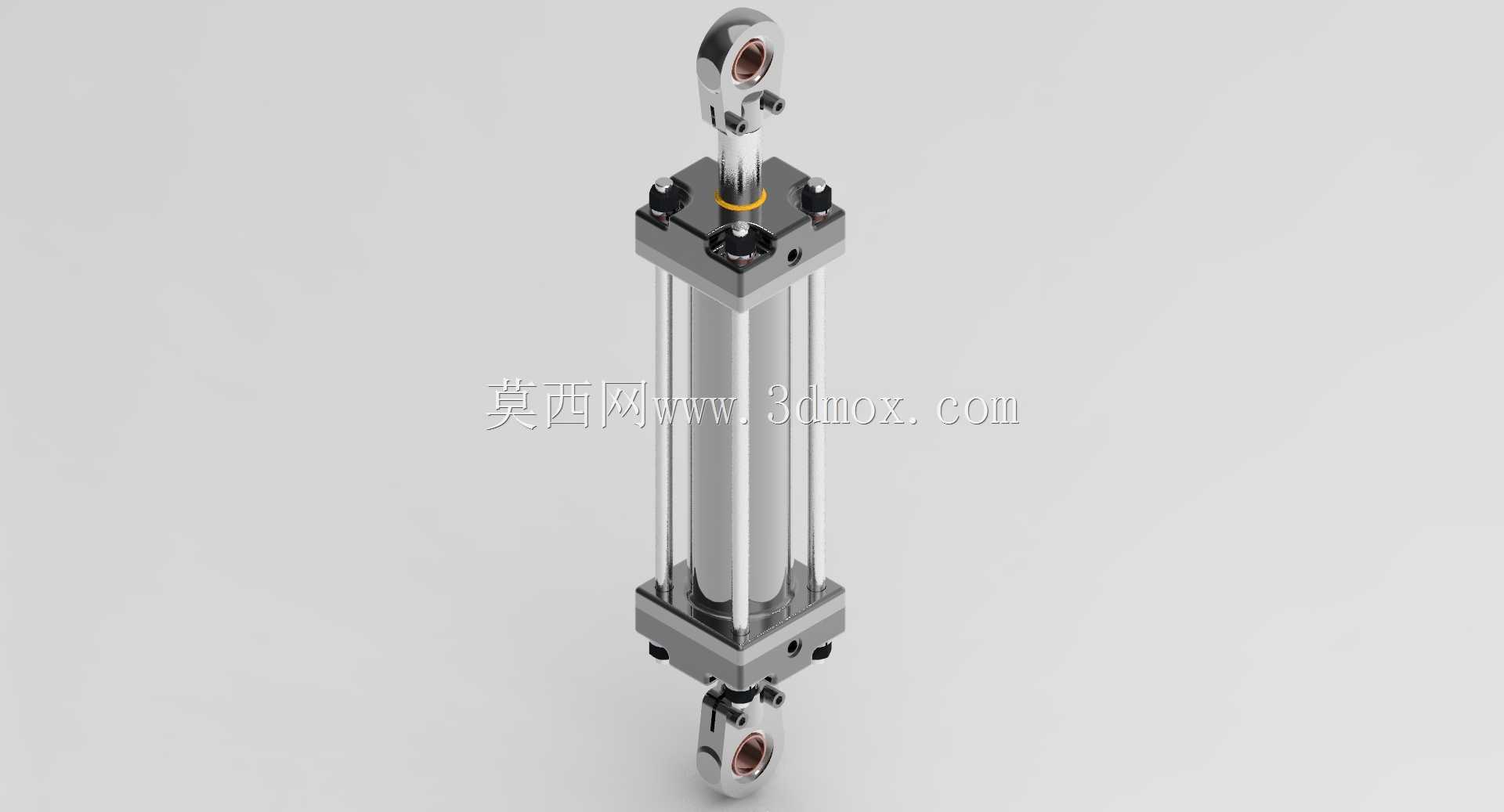

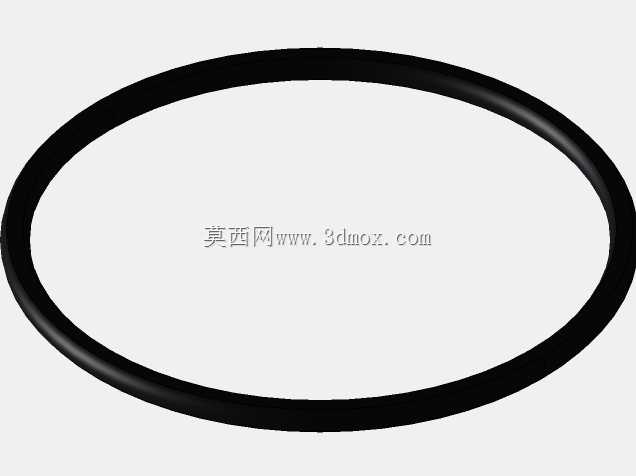

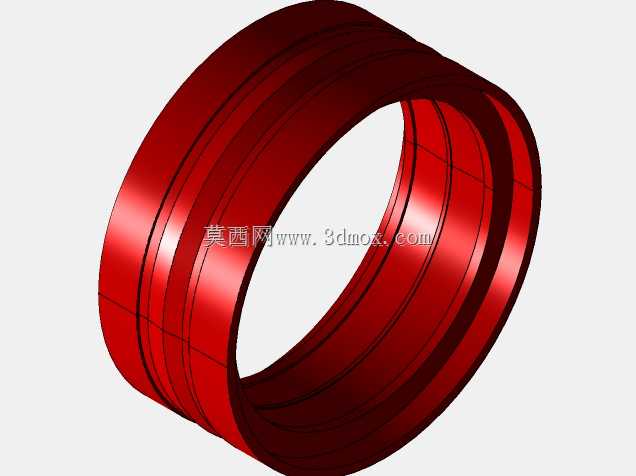

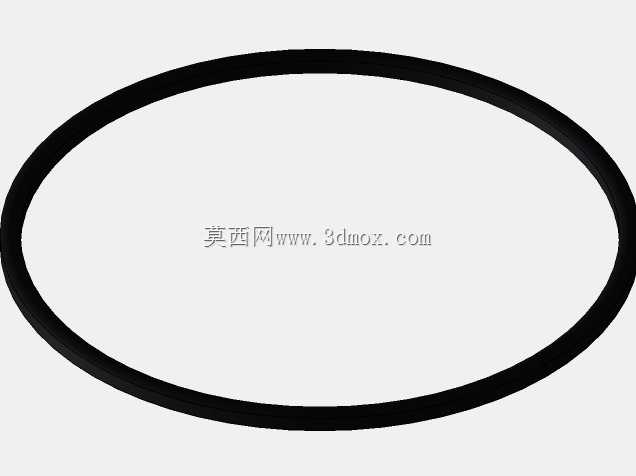

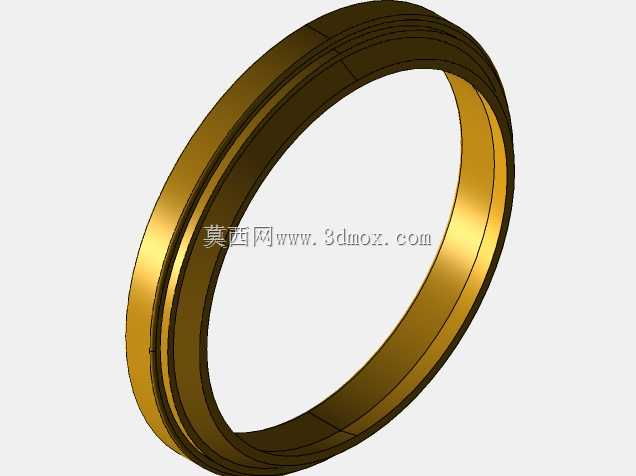

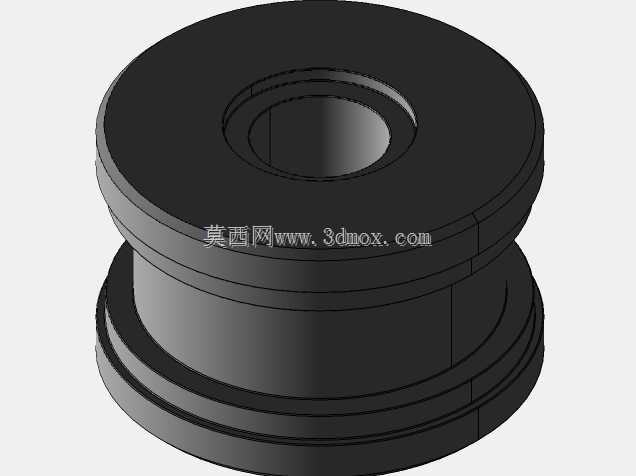

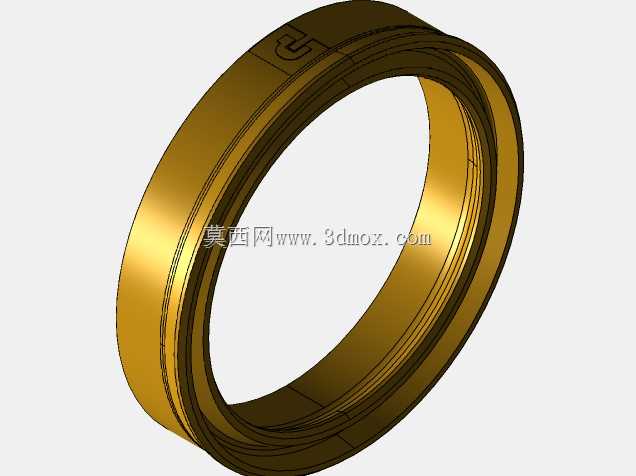

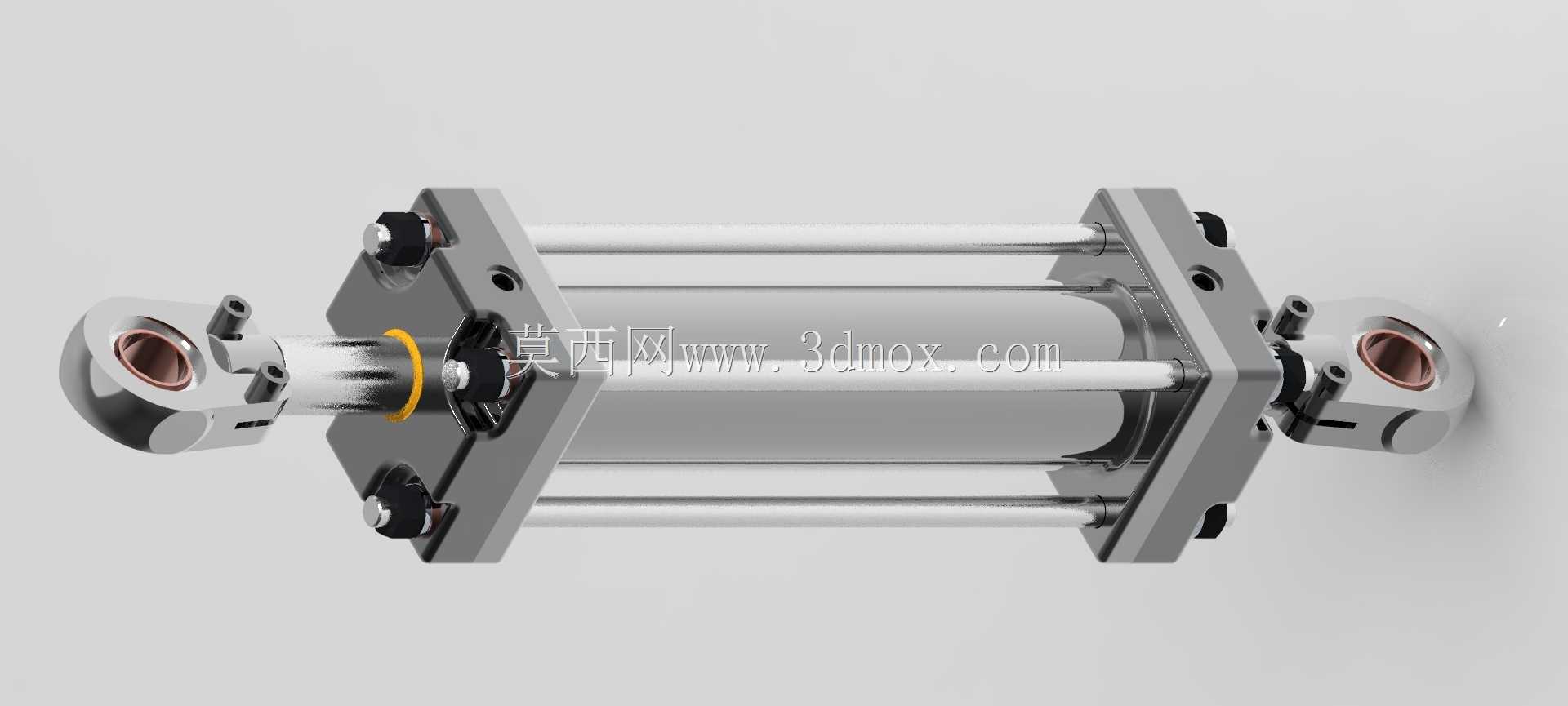

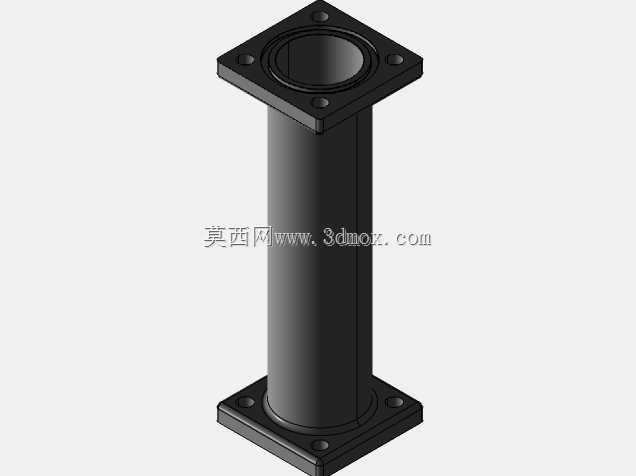

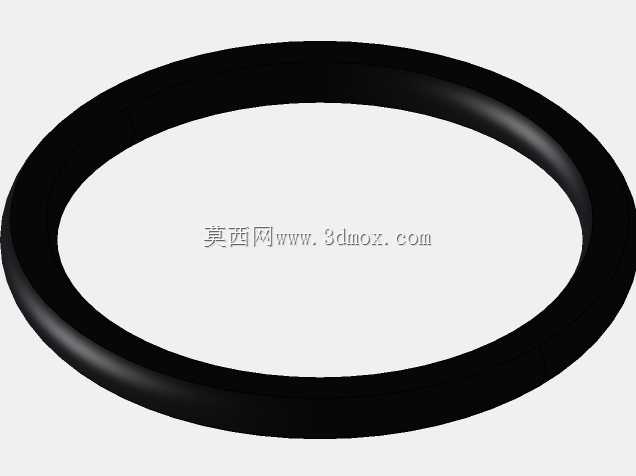

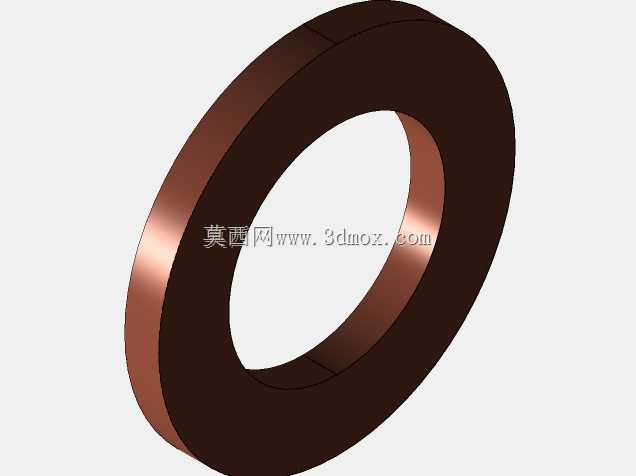

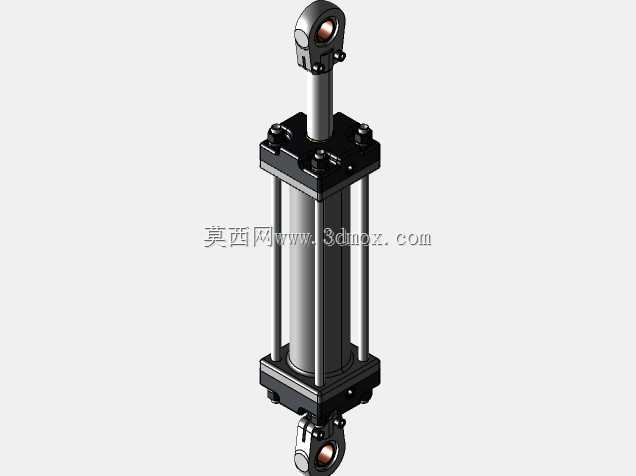

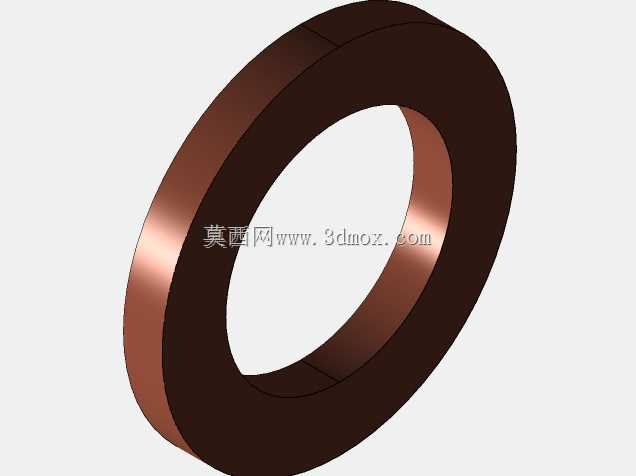

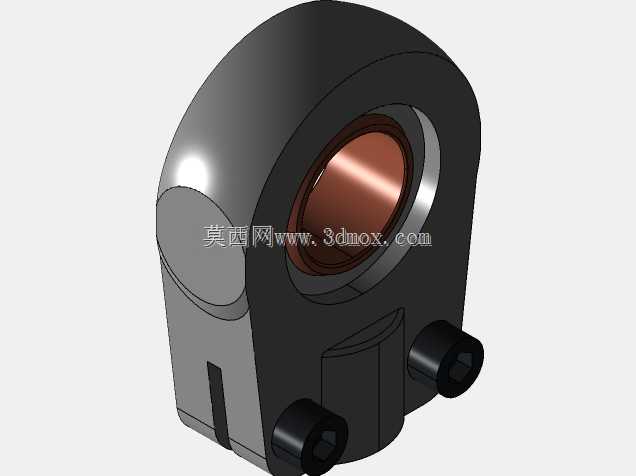

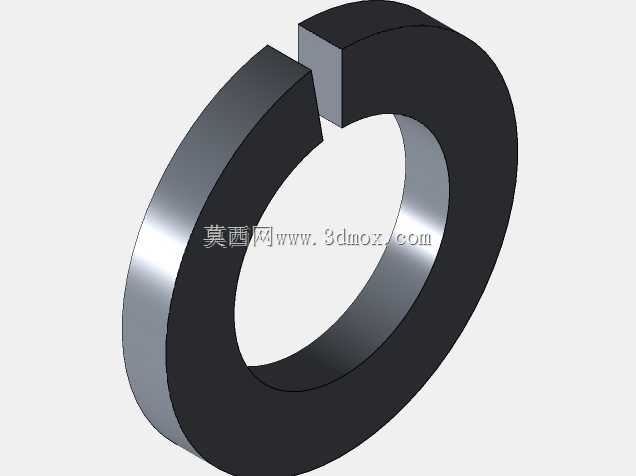

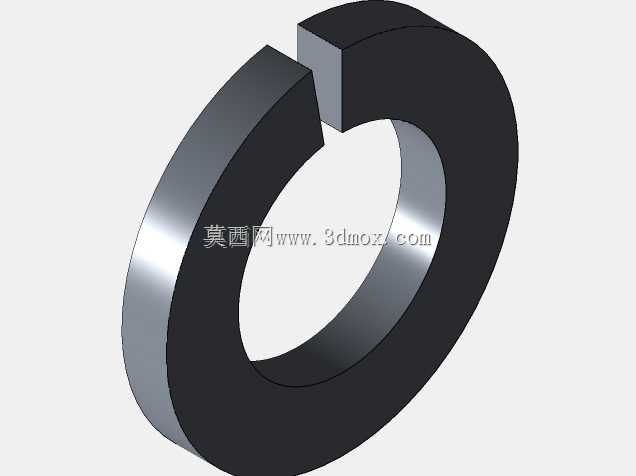

产品功能特性上，该结构采用双端耳环式安装设计，两端配置带自润滑衬套的铰接连接端，能够适配安装过程中的小角度偏摆，抵消设备运行过程中产生的径向偏载力，保护活塞杆与缸筒的配合精度；缸筒采用高强度合金钢材加工，内壁做高精度珩磨处理，表面粗糙度控制在极低范围，降低密封件的磨损速率，延长整体使用寿命；活塞杆表面做硬质镀铬处理，具备优异的耐磨、防锈、抗冲击性能；多根高强度拉杆贯穿前后端盖，通过预紧螺栓锁紧，能够承受高压油液作用下的端盖轴向推力，保证缸体整体结构刚性；密封系统采用多道组合密封结构，分别设置主承压密封、防尘密封、导向支撑环，既能够阻挡高压油液外泄，又可以避免外界粉尘、杂质进入缸筒内部污染液压油，同时为活塞杆提供稳定的径向支撑，减少杆体运行过程中的爬行、抖动问题。

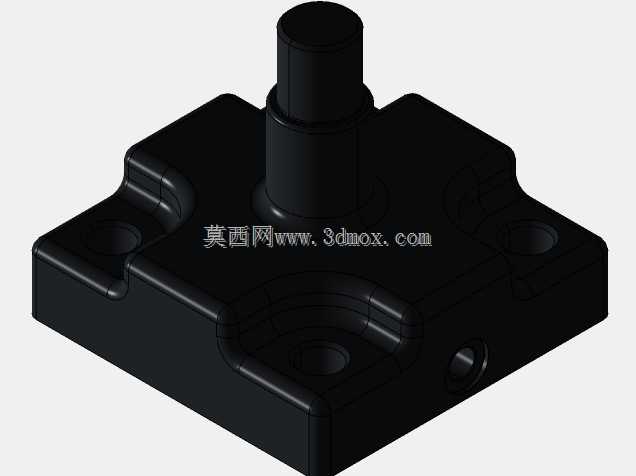

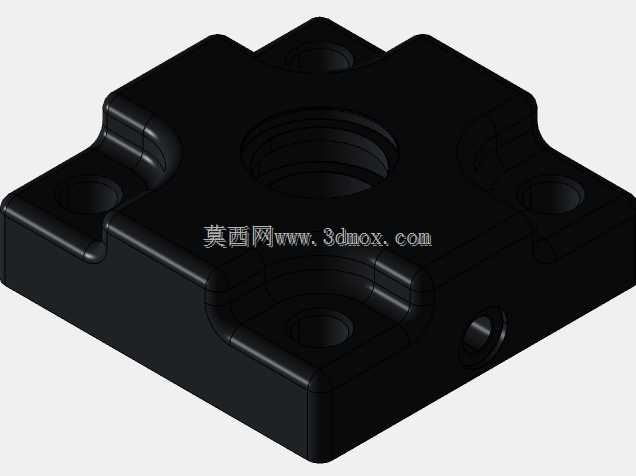

设计思路层面，该结构优先保障重载工况下的结构可靠性，所有受力部件均按照高压连续作业的载荷要求做强度校核，端盖与缸筒的配合面设置定位止口，保证同轴度精度，避免活塞杆运行过程中出现偏磨；前后端的铰接结构采用标准化连接尺寸，能够直接适配行业内通用的安装支座，降低设备改造、替换安装的适配成本；整体结构采用模块化拆分设计，缸筒、端盖、活塞杆、密封件、拉杆均可单独拆卸更换，后期维护时无需整体替换部件，能够有效降低设备运维成本。

外形尺寸与安装边界方面，该液压缸整体为对称式圆柱结构，轴向总长度适配长行程重载驱动需求，缸体外径按照额定推力对应的压力等级做匹配设计，两端耳环的铰接孔中心距、孔径尺寸符合重载液压缸的通用安装规范，安装时需要预留足够的轴向伸缩空间，同时在径向预留不小于拉杆锁紧螺母的操作空间，方便后期拆装维护；铰接端的连接尺寸可适配通用规格的销轴，安装时需要保证两端铰接点的同轴度，避免运行过程中产生额外的径向附加力，影响设备运行寿命。
