机加工工位侧面夹紧工装夹具结构

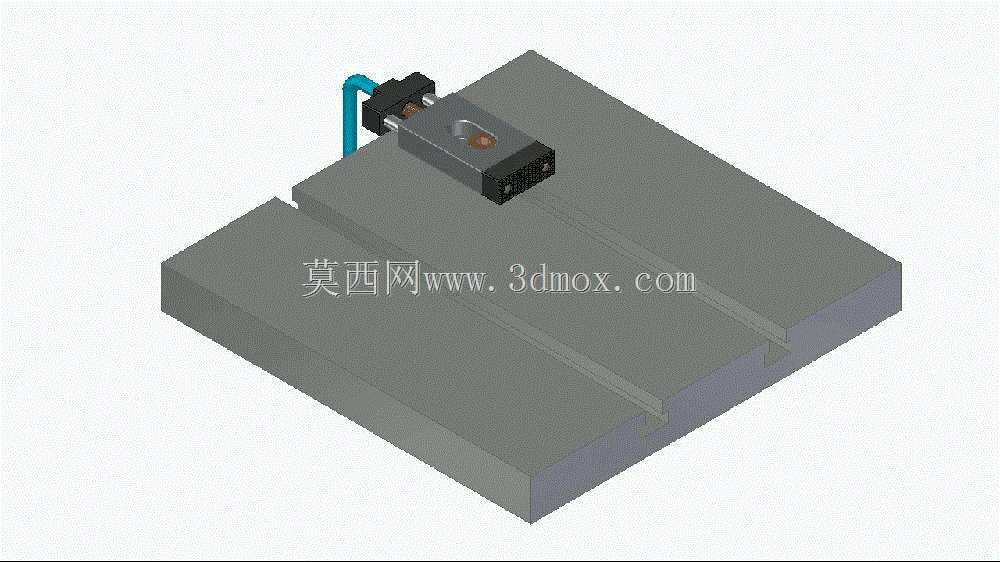

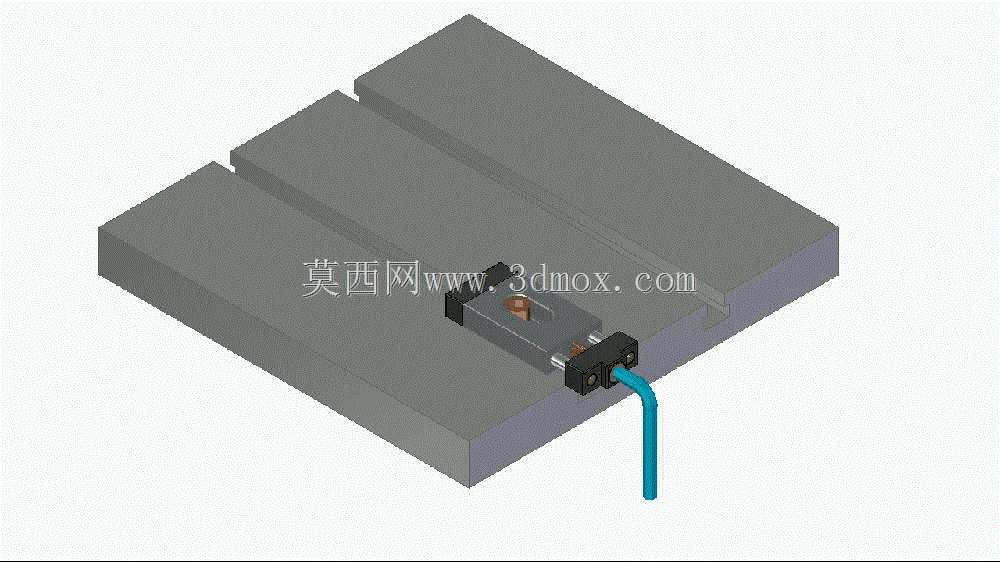

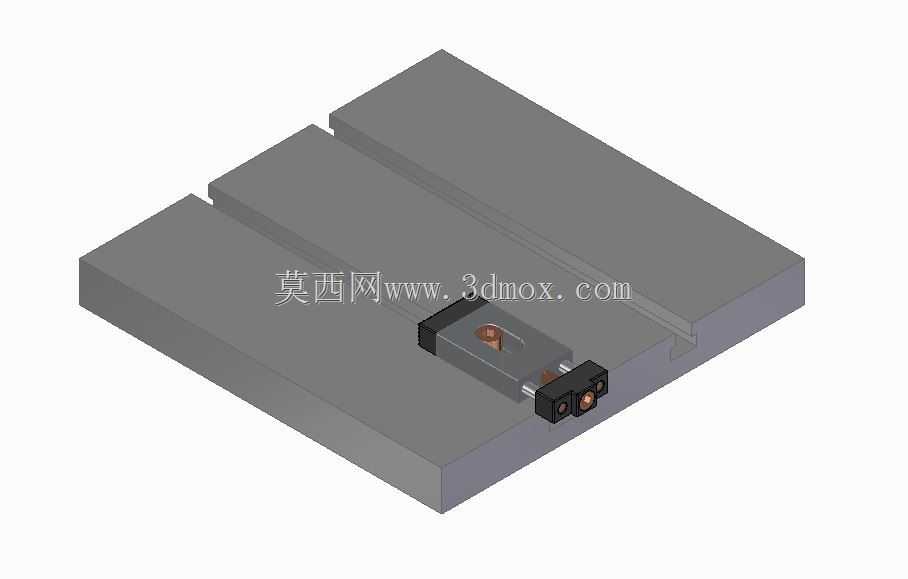

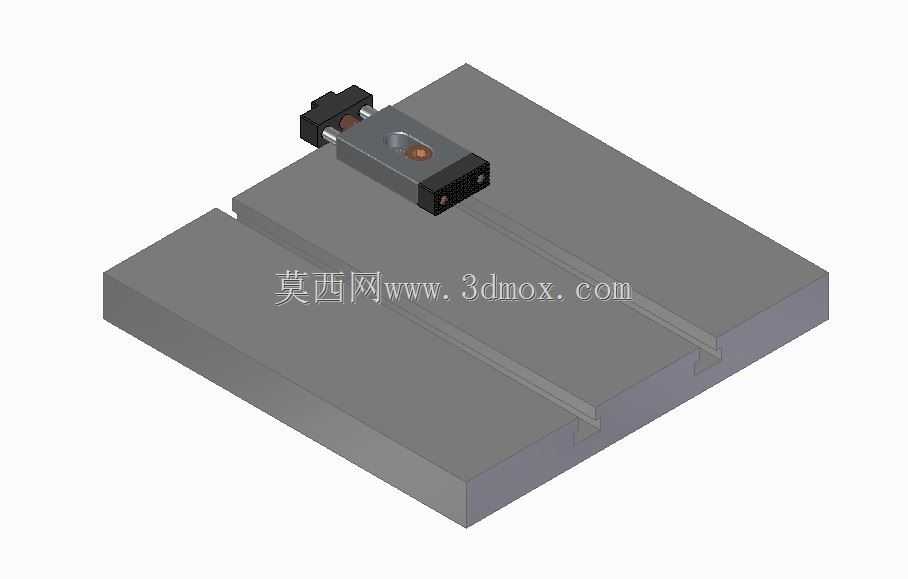

在板材类零件的机加工、装配工位上，侧面夹紧的定位方式一直是窄边定位工序里的常用方案，这类侧夹结构不需要占用工件上方的操作空间，能给铣削走刀、装配操作留出足够的作业余量，不会出现夹具和刀具、操作工具干涉的问题，尤其适合长条板材、薄型板件的侧边定位场景，比如铝型材下料后的端面加工、PCB板的定位夹持、钣金件的侧边铆接工位，都能见到这类侧夹结构的实际应用。这套侧夹结构采用嵌入式安装设计，主体基座可以直接嵌入工作台的T型槽内，不需要额外制作转接安装板，安装时只需要将基座顺着T型槽滑入对应工位，调整好定位位置后锁紧基座底部的固定件即可完成安装，整体安装边界和工作台槽宽完全匹配，不会突出工作台面过多，避免影响工件在工作台面的平移调整。夹紧执行端采用浮动压头设计，压头和工件接触的端面做了防滑纹理处理，夹紧时不会因为工件侧边存在微小的平面度误差就出现压不实、夹痕过深的问题，驱动端采用气动驱动的方式，进气接头布置在夹具体的侧下方，气管顺着工作台侧边的走线槽排布，不会干扰工作台面的工件摆放，通气后压头向前伸出完成夹紧动作，断气后自动回缩复位，响应速度可以满足中小批量加工工位的快换需求。设计这套结构的时候，首先考虑的是夹紧力的作用点位置，压头的中心高度和常见板材的厚度中心基本对齐，夹紧时不会给工件施加额外的倾覆力矩，避免薄型板材夹紧后出现上翘变形的问题；夹具体的主体采用一体化铣削成型，没有过多的拼接零件，长期往复动作下不会出现连接松动的问题，运动副位置预留了润滑脂加注空间，日常维护只需要定期补充润滑脂就能保证动作顺畅，不需要频繁拆解检修。夹具体的整体宽度控制在窄槽安装的允许范围内，多个侧夹可以沿着T型槽并排布置，针对长度较大的长条板材，可以同时布置多个侧夹在侧边不同位置同步夹紧，避免长板材加工过程中出现侧边颤动的问题，压头的伸出行程预留了足够的调整余量，既可以夹持几毫米厚的薄板材，也能兼容一定厚度范围内的型材工件，不需要针对不同厚度的工件频繁更换夹头，只需要调整进气压力就能匹配不同材质工件的夹紧力需求，避免软质板材被夹伤、硬质板材夹不紧的问题。
