垂直轴传动直角连接机构结构设计

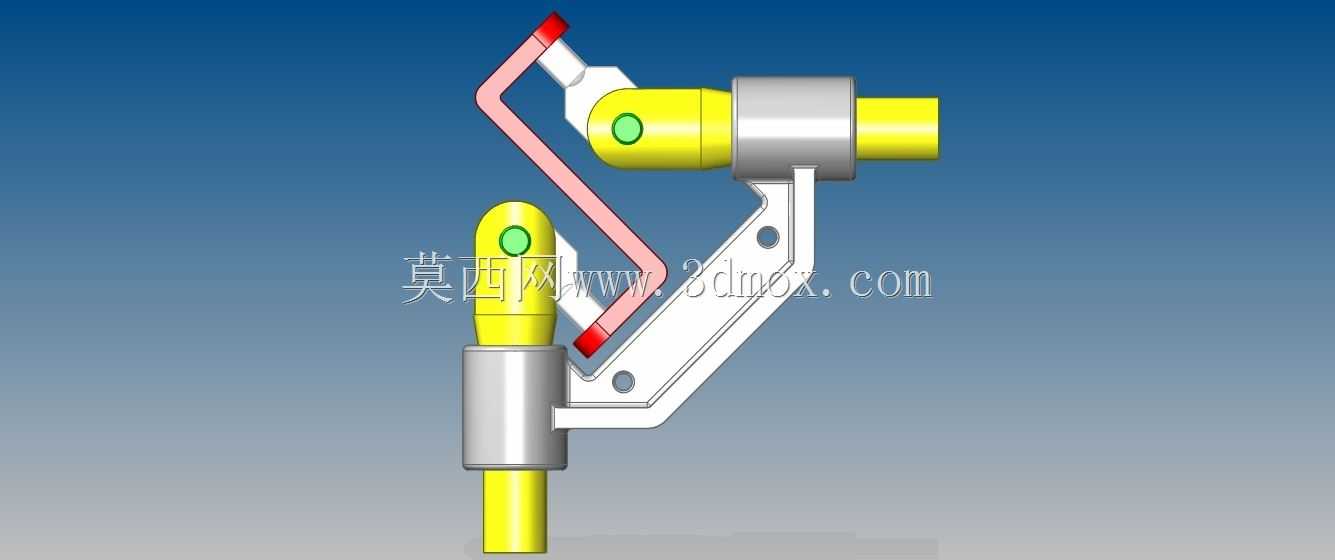

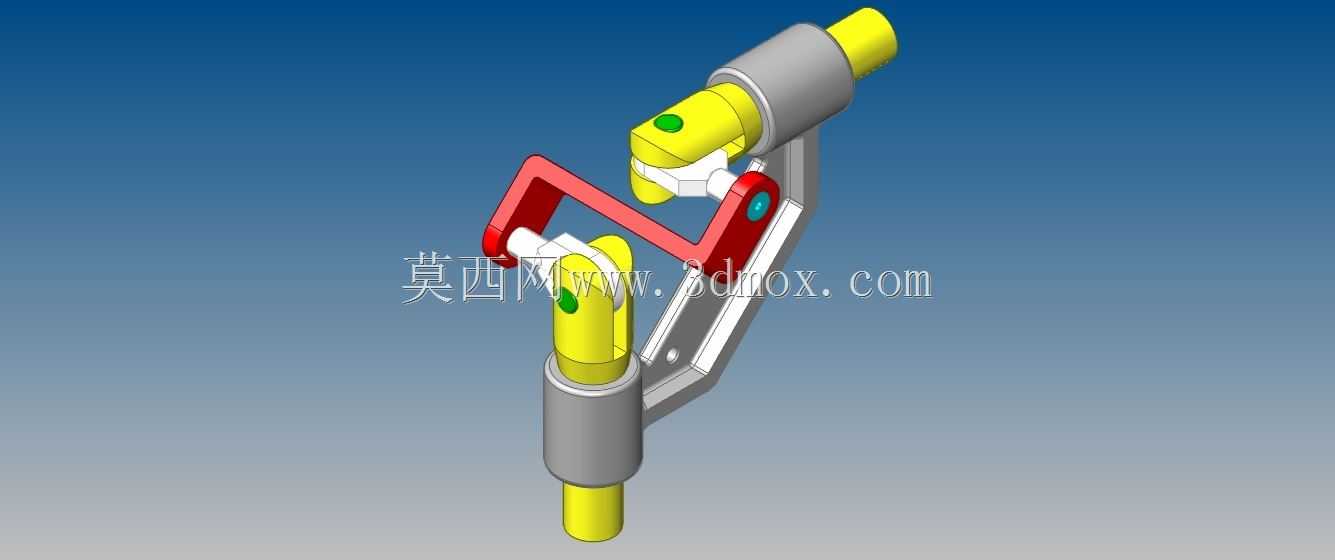

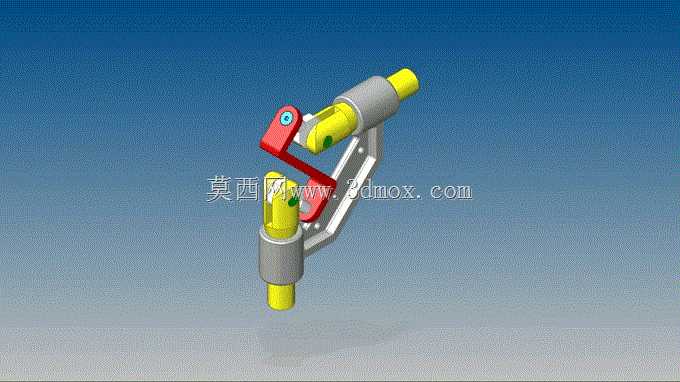

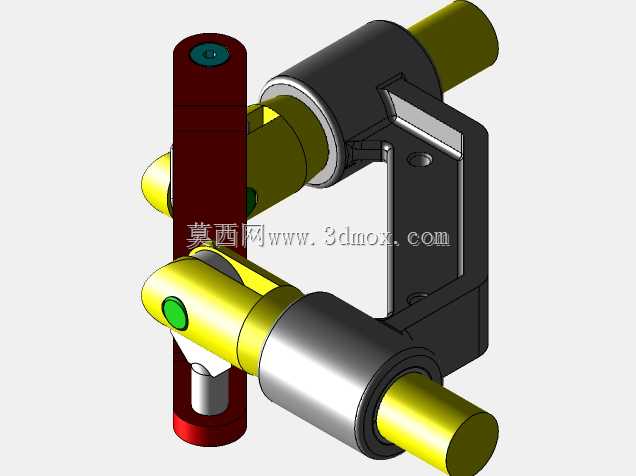

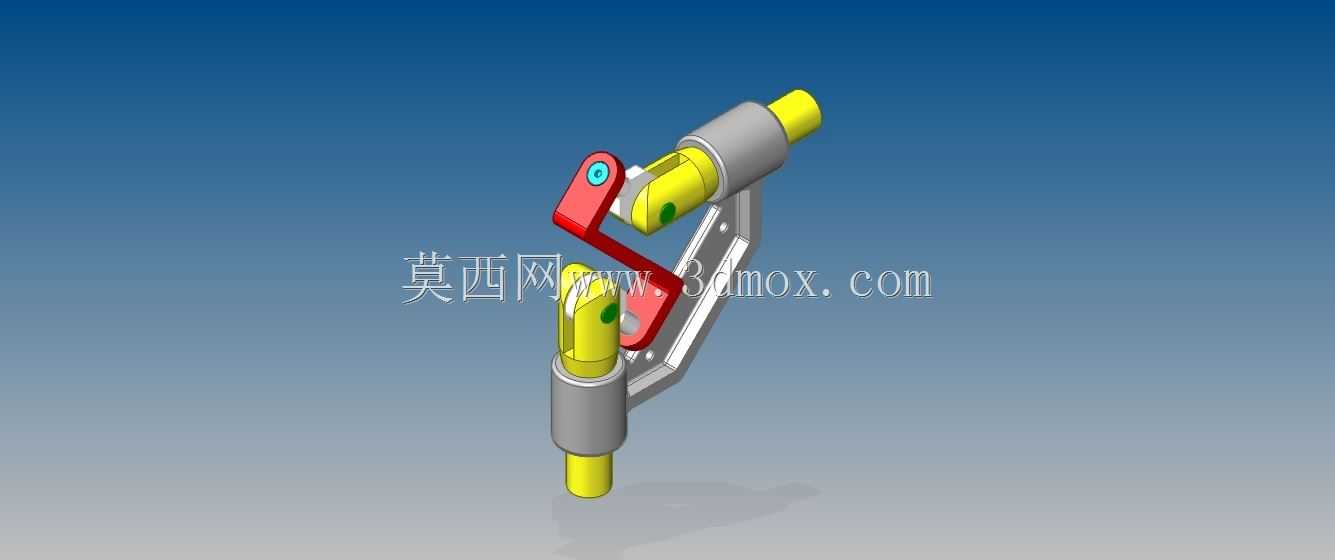

　　在自动化产线的动力传输布局、小型检测设备的传动链路搭建、工装夹具的角度调整单元中，经常会遇到两根轴线呈90度垂直排布的轴系需要实现动力衔接、同步摆动的需求，这类场景下常规的同轴联轴器无法适配角度偏差，而锥齿轮传动结构又存在装配精度要求高、占用径向空间大、小负载场景成本冗余的问题，这款直角连接机构正是针对这类小扭矩、有限安装空间的垂直轴连接场景开发的结构方案。从结构设计逻辑来看，该机构没有采用齿轮啮合的传动形式，而是通过双铰接连杆搭配轴端抱箍的结构实现垂直轴之间的动力传递，两端的轴套采用开口抱紧设计，可直接套接在对应直径的光轴端部，通过侧面的紧固螺钉实现无间隙锁紧，不需要对配套轴端做键槽、法兰等额外加工，

　　能大幅降低现场装配的加工成本与调整难度。中间的连接连杆采用对称式双片结构，连接铰点处配置自润滑衬套，可在传递旋转扭矩、摆动动力的同时，补偿小范围的轴系安装角度偏差与轴向窜动，避免刚性连接带来的卡滞、应力集中问题。从安装边界来看，整套机构的轴向占用长度控制在适配轴径的3倍范围内，径向突出尺寸不超过轴径的2.5倍，不会在垂直轴的交叉位置形成过大的结构凸起，可适配设备内部狭窄的布线、走管空间，安装时只需要保证两根轴的轴线垂直相交误差在2度以内，即可实现顺畅的动力传递，不需要做复杂的啮合间隙调整。在实际应用中，这类结构常被用在小型传感器的角度调整支架、轻工设备的翻板联动机构、小型实验装置的转角传动单元中，相比齿轮式直角传动结构，

　　它的运行噪音更低，无啮合背隙，在小角度往复摆动的工况下不会出现回程误差，同时整体结构没有精密加工的齿形部件，制造成本更低，后期维护只需要定期在铰点处添加润滑脂即可，不需要做齿面磨损检查、间隙补偿等复杂维护操作。设计过程中特意将连杆的铰接点位置做了等距优化，保证输入端轴旋转固定角度时，输出端轴的转角误差控制在0.5度以内，满足大部分对传动精度要求不极端严苛的通用传动场景，同时轴套的内孔可根据实际适配的轴径做参数化调整，不需要改动中间连杆的铰接结构，就能快速衍生出适配不同轴径的系列化产品，大幅缩短同类型连接件的设计开发周期。
