3.2寸ILI9341驱动16位液晶显示模块

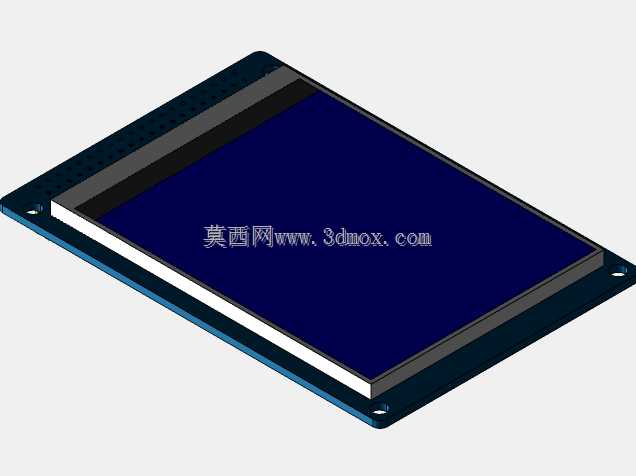

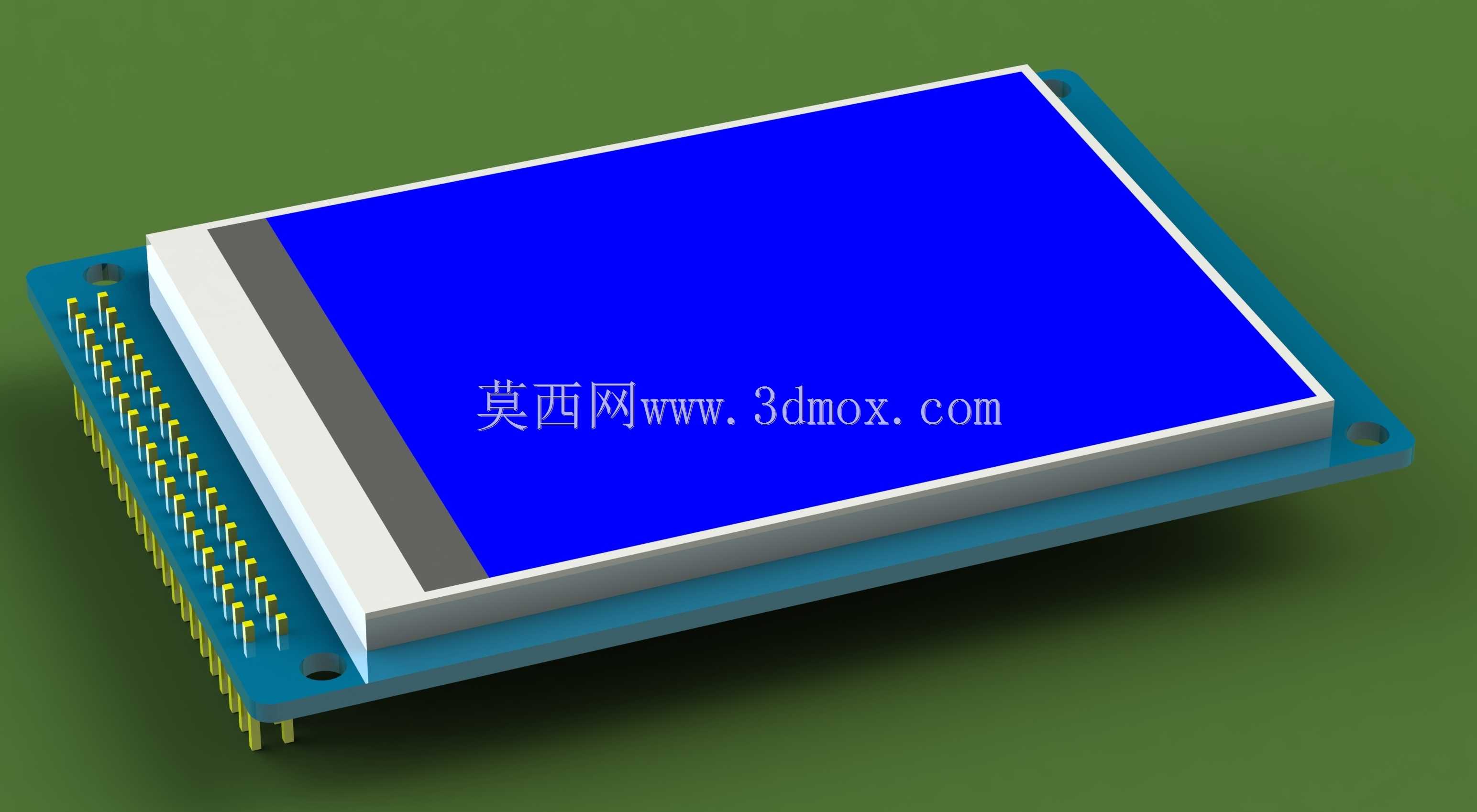

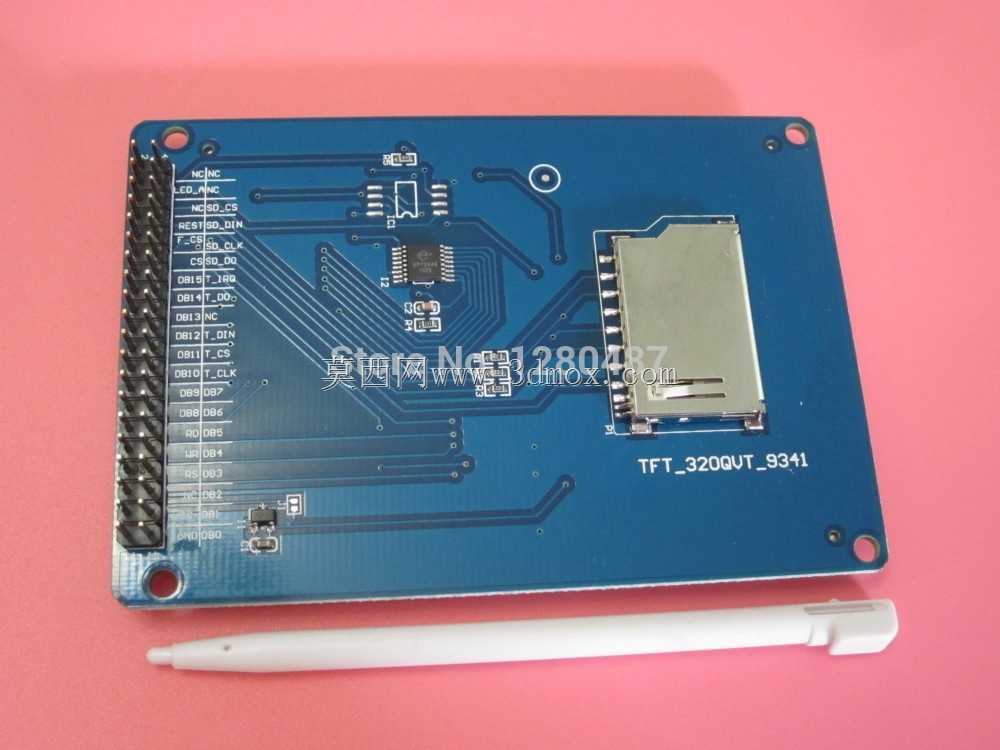

这款3.2寸液晶显示模块是嵌入式开发、工业控制、智能终端设备领域常用的人机交互显示载体，搭载ILI9341驱动芯片，采用16位并行接口设计，能够实现流畅的画面刷新与色彩显示效果，可满足各类小型智能设备的可视化信息输出需求。在实际工业场景中，这类显示模块常被应用在小型工控面板、手持检测设备、桌面级智能仪器、嵌入式开发学习板、小型物联网终端上，用来展示设备运行参数、操作菜单、检测数据、状态提示等可视化内容，替代传统的数码管与段码屏，大幅提升设备的信息展示能力与人机交互便捷性。从功能特性来看，该模块采用16位并行数据传输方式，相比串行接口屏幕拥有更快的数据传输速率，能够支持更高的画面刷新率，在显示动态数据、简易图形界面时不会出现明显的卡顿拖影问题；ILI9341驱动芯片内置显存，可独立完成屏幕扫描驱动，无需主控芯片持续刷新屏幕数据，能够有效降低主控端的运行负载。设计层面，模块采用板载集成式设计，将液晶面板、驱动电路、接口排针整合在一块PCB载板上，屏幕面板通过贴合工艺固定在载板正面，排针接口统一排布在载板侧边，采用标准2.54mm间距排针设计，能够直接插接在面包板或对应开发板的排座上，无需额外焊接转接电路，大幅降低开发阶段的接线难度。外形与安装边界上，模块整体为矩形结构，载板尺寸略大于液晶面板本体，屏幕有效显示区域居中布置，载板侧边预留的排针长度统一，安装时仅需预留与载板长宽匹配的平面安装空间，排针侧预留足够的接线插拔空间即可，既可以采用排针直插的方式固定在主控板上方，也可以通过铜柱配合螺丝进行悬空固定，适配不同设备的内部安装空间。屏幕表面无额外触摸层的设计也让模块整体厚度更薄，适合对安装空间厚度有严格限制的紧凑型设备使用，模块的PCB载板边角做了圆角处理，避免安装过程中尖角划伤线材或操作人员，载板上预留的固定孔位可配合M2规格铜柱完成锁附固定，保证设备在移动、轻微震动场景下屏幕不会出现移位松动。
