0.91英寸OLED显示模组结构设计

这款0.91英寸OLED显示模组是嵌入式开发、小型智能硬件领域常用的人机交互显示部件，广泛应用在可穿戴设备、便携检测仪器、小型物联网终端、桌面迷你外设、开源硬件开发项目中，承担设备运行状态展示、参数数值反馈、简易交互菜单呈现的核心作用，相比同尺寸LCD屏幕，OLED具备自发光无需背光、对比度高、响应速度快、功耗更低的优势，非常适合电池供电的低功耗便携设备使用。

从功能特性来看，这款128*32分辨率的单色OLED模组采用I2C通信接口，仅需SDA、SCL两根通信线搭配电源、接地引脚即可完成与主控芯片的通信连接，大幅减少了IO口占用，适配绝大多数8位、32位微控制器的硬件连接需求，屏幕本身无背光层结构，纯黑显示区域完全不发光，在暗光环境下显示清晰不刺眼，同时也能进一步降低整机运行功耗，延长电池供电设备的续航时长。

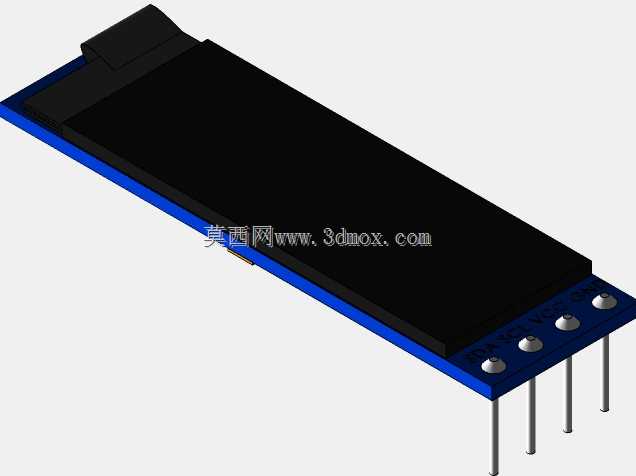

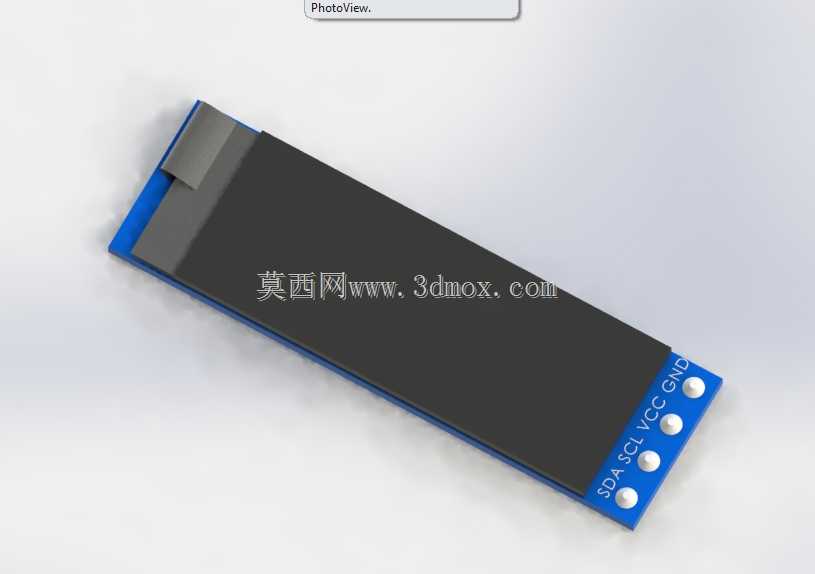

设计过程中优先考虑了小型化硬件的集成需求，整体采用长条形窄边结构设计，PCB基板边缘做了圆角处理避免安装时刮擦周边器件，屏幕显示区域完全覆盖模组正面绝大部分面积，尽可能压缩非显示区域的边框尺寸，适配紧凑的设备内部安装空间。引脚端采用半孔焊盘设计，既支持直插焊接在主控电路板上，也支持通过排针进行可拆卸式连接，满足不同开发阶段、不同产品形态的安装需求。

安装边界方面，模组整体厚度控制在极低水平，包含屏幕保护层与PCB基板的总厚度不超过3毫米，长度方向适配小型长条状设备的内部空间，宽度方向仅比显示区域宽出少量PCB走线空间，安装时仅需在设备外壳上预留对应尺寸的显示窗口，通过双面胶或者小型定位柱即可完成固定，无需复杂的卡扣或者螺丝固定结构，进一步降低整机结构的设计复杂度。设计时还考虑了生产装配的便利性，四个焊接引脚均匀分布在模组短边端部，焊盘尺寸预留了足够的手工焊接公差，无论是小批量手工打样还是规模化SMT贴片生产都能适配，不会出现引脚间距过小导致的焊接连锡问题。
