可3D打印四驱遥控车底盘结构设计

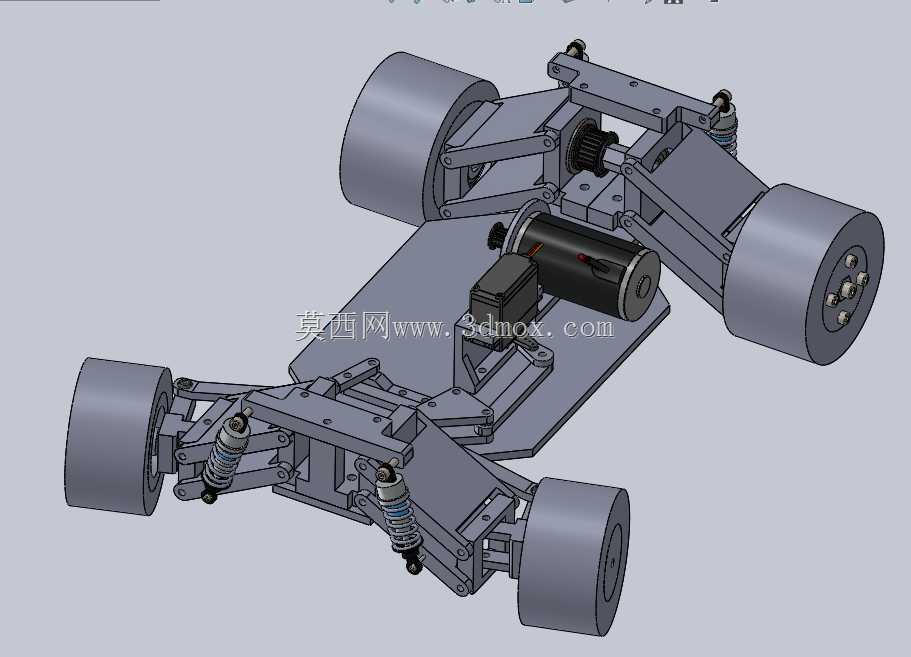

这款轮式遥控移动底盘主要面向个人DIY改装、青少年科创实践、小型室内竞速场景以及桌面级智能移动载具开发领域使用，可作为小型巡检机器人、视觉识别载具、竞速遥控玩具的基础承载平台，适配常规1:10比例遥控车的通用改装配件，能够满足爱好者自主搭建个性化移动载具的核心需求。整体结构采用四轮独立双叉臂悬架布局，四个车轮均配置独立螺旋弹簧阻尼避震器，能够在不平整的室内地面、轻度起伏的户外铺装路面上有效过滤路面颠簸，保证行驶过程中底盘主体的姿态稳定，避免搭载的电子元件因剧烈震动出现松脱或损坏。底盘中部预留了充足的动力与电控安装空间，可适配常规尺寸的有刷直流驱动电机、转向舵机以及配套的传动齿轮组，动力通过中央传动结构分配至前后桥，能够实现稳定的四轮驱动输出，转向拉杆采用对称式布置，转向虚位控制在合理范围内，可保证转向动作的精准响应。设计过程中充分考虑了3D打印的工艺特性，所有结构件均做了适配FDM打印的壁厚优化，避免出现大角度悬空结构，无需额外打印支撑即可完成绝大多数零件的成型，零件之间的连接孔位均预留了常规螺丝的安装余量，组装时无需二次扩孔即可完成紧固装配。整体底盘的安装边界控制在常规桌面级3D打印机的成型尺寸范围内，最大宽度不超过200毫米，轴距可根据改装需求通过调整摆臂固定位置做小幅适配，底盘上预留了多组通用安装孔位，可根据使用需求加装电池、控制板、摄像头、机械臂等拓展配件，既可以作为纯竞速遥控车使用，也可以改造为小型智能移动作业平台，适配不同场景的使用需求。悬架摆臂的铰接位置均做了耐磨强化设计，长期反复颠簸行驶也不易出现结构断裂，传动齿轮的啮合间隙经过优化，既不会因间隙过大出现传动异响，也不会因间隙过小导致转动卡滞，整体装配完成后转动阻力低，动力传递效率高，能够满足长时间连续行驶的使用要求。
