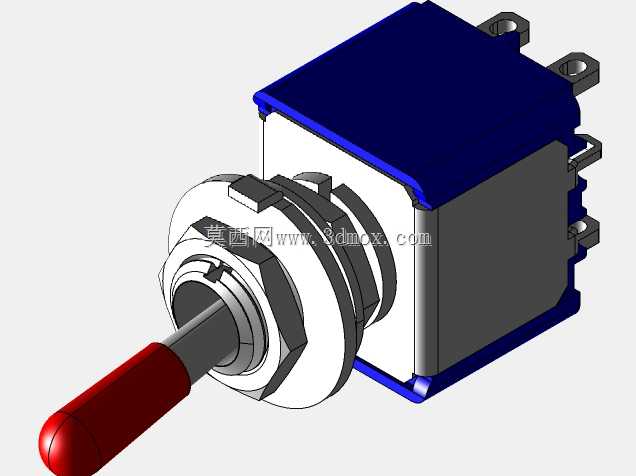

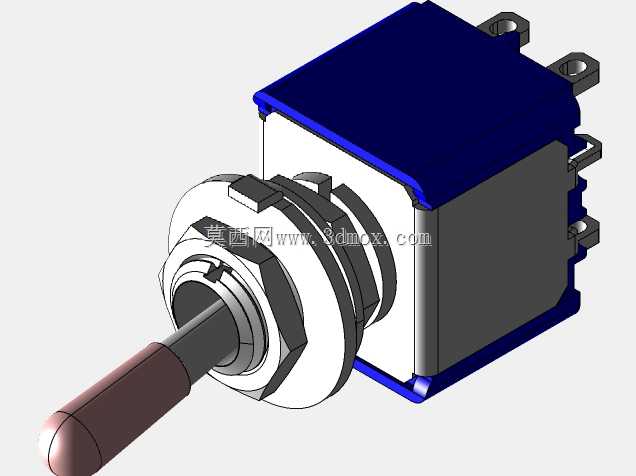

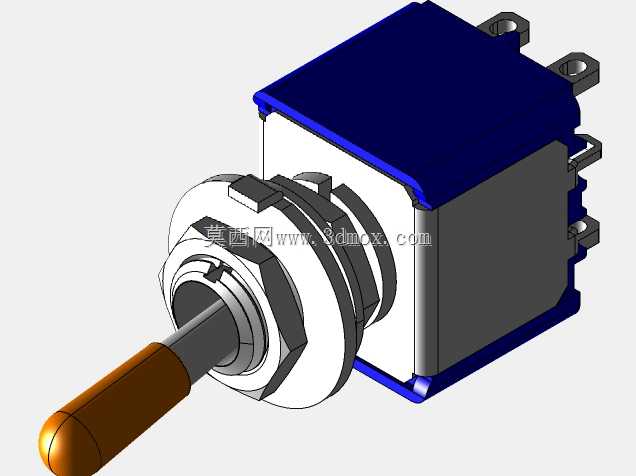

多色手柄双极DPST面板安装拨动开关

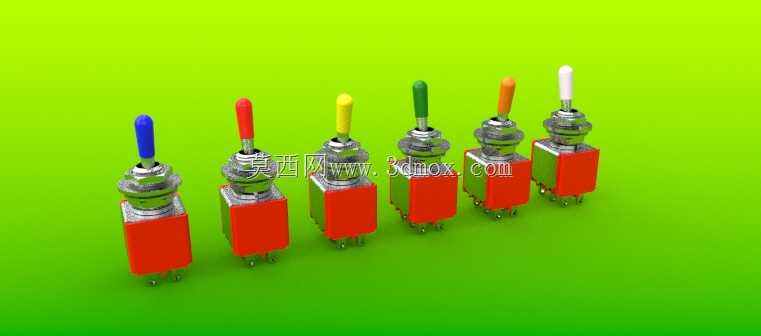

这款双极彩色手柄拨动开关，是面向低压电控回路、小型机电设备操控场景设计的手动控制元件，广泛应用在小型仪器仪表、桌面电控装置、DIY电子制作、小型机电设备的电源通断、回路切换控制场景中，能够同时控制两条独立电气回路的通断状态，适配小功率直流、低压交流控制回路的操控需求。在实际设备应用中，这类拨动开关常被布置在设备操作面板的易触碰区域，操作人员无需额外工具，仅通过指尖拨动手柄即可快速完成回路状态切换，相比按键式开关具备更清晰的操作档位反馈，也能通过手柄的颜色差异快速区分不同开关对应的控制回路，降低多开关排布场景下的误操作概率。产品采用DPST双极单掷结构设计，单组开关可同步控制两条独立电气线路的通断，无需为双回路配置两个独立开关，有效压缩面板安装占用空间；开关配备8种不同颜色的操作手柄，可根据设备内部回路的功能定义匹配对应颜色的手柄，比如红色对应总电源回路、蓝色对应信号回路、绿色对应运行控制回路，帮助操作人员快速识别开关功能。设计过程中，开关主体采用金属外壳搭配绝缘基座的结构，金属外壳能够提升结构强度，同时为内部触点提供电磁屏蔽效果，降低外界电磁干扰对内部触点导通稳定性的影响；绝缘基座采用耐温绝缘材质，固定接线引脚的同时隔绝引脚与安装面板之间的导电风险，接线引脚采用直插式设计，既可以适配PCB板直插焊接，也可以搭配接线端子完成导线连接，适配不同的设备装配工艺。安装边界上，这款开关采用标准M6螺纹面板安装结构，安装时仅需在面板上开出对应直径的安装孔，将开关主体从面板正面穿入后，从背面通过配套的锁紧螺母拧紧固定即可，安装后开关主体突出面板的高度适配常规设备面板的操作空间需求，手柄的拨动行程经过优化，既保证足够的档位到位手感，又不会因为行程过大占用过多面板前方操作空间，不同颜色手柄的开关安装尺寸完全统一，可根据后期功能调整需求直接替换不同手柄颜色的开关，无需重新修改面板开孔尺寸，大幅降低设备迭代改型的装配成本。开关的手柄与内部拨杆采用嵌装固定结构，长期频繁拨动也不会出现手柄松脱的问题，内部触点采用弹性铜质材料，每次拨动都能保证触点可靠贴合导通，降低接触不良带来的回路故障风险。
