三轴厢式半挂货运挂车结构设计

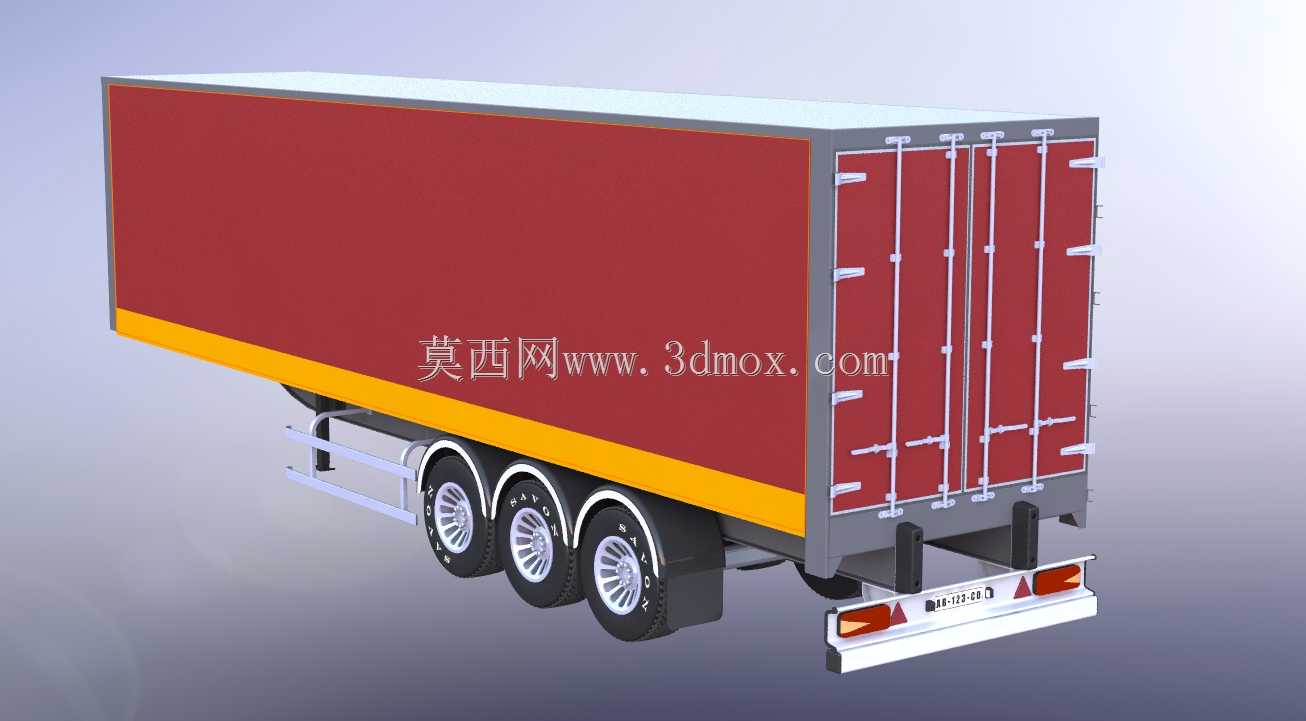

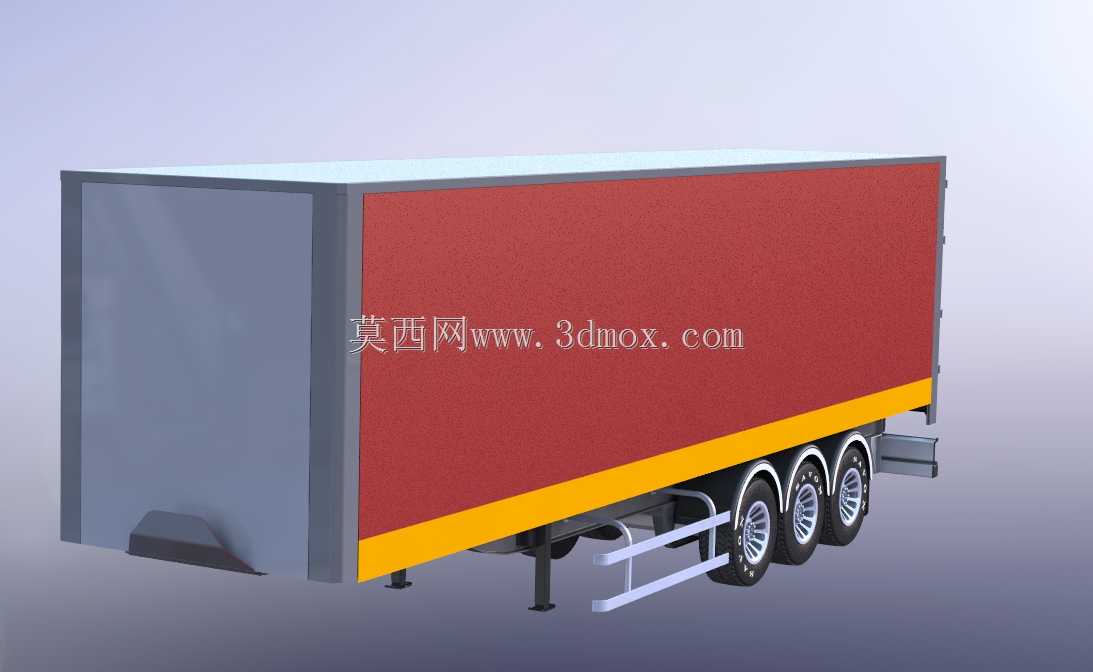

这款三轴厢式半挂货运挂车，主要面向干线公路物流、城际大宗货物转运、城市商贸配送等场景使用，作为公路货运体系里的核心承载装备，能够适配绝大多数普货运输需求，包括包装成件的快消品、工业零配件、日用百货、电子电器产品等，封闭式的厢体结构可以有效避免运输过程中货物遭受风吹雨淋、扬尘污染、意外剐蹭，也能降低货物散落、失窃的风险，相比栏板挂车在高附加值货物运输场景下有更强的适配性。从实际用途来看，该挂车需要与牵引车头配合完成承载运输，自身无动力输出结构，全部载荷通过牵引销与支腿、车轴共同分担，在脱离车头停靠时，前部的可升降支腿能够稳定支撑整车载荷，避免厢体前倾倾覆。产品功能特性上，采用三轴排布的行走结构，单轴载荷分配均匀，能够合规承载大吨位货运需求，多组轮胎的配置也能降低单胎接地比压，适配不同等级的公路路面，减少行驶过程中的爆胎风险；厢体采用整体框架式承载结构，侧围为大面封闭蒙皮，底部设置黄色防护防撞条，既可以降低行驶过程中侧面剐蹭对厢体主结构的损伤，也能对周边道路参与者起到视觉警示作用；侧面加装的防护栏结构，能够避免小型车辆、非机动车意外卷入车底，符合道路行驶的安全防护要求。设计思路上，整体优先考虑货运场景的实用性，厢体采用方正的大容积造型，最大化内部装载空间，减少无效的造型凸起，内部可根据货运需求加装隔层、绑货环、温控组件等拓展结构，适配不同品类货物的运输需求；行走机构的排布充分考虑轴荷分配，将车轴集中布置在厢体后部区域，保证与牵引车头连接后，整体轴荷符合道路行驶的载荷规范，避免对牵引车驱动轴造成过大载荷压力；支腿结构布置在厢体前端下部，操作空间充足，方便停靠时手动或电动调节支撑高度。外形尺寸与安装边界方面，该挂车整体外廓符合道路货运车辆的外廓尺寸限值要求，厢体宽度适配标准货运托盘的并排摆放，长度方向可满足常规干线运输的装载需求，牵引销的安装位置、高度符合通用半挂牵引车的匹配标准，无需额外改装即可与市面主流牵引车头对接；侧面防护装置的安装高度、突出距离满足安全规范要求，不会超出车辆外廓限值，车轴上方的轮拱结构做了圆弧过渡处理，既给轮胎跳动预留足够的活动空间，也不会过度侵占货厢内部的装载容积，整车下部的管路、线束排布都预留了足够的离地间隙，避免非铺装路面行驶时被碎石磕碰损坏。
