E3Dv6热熔挤出喷嘴组件结构设计

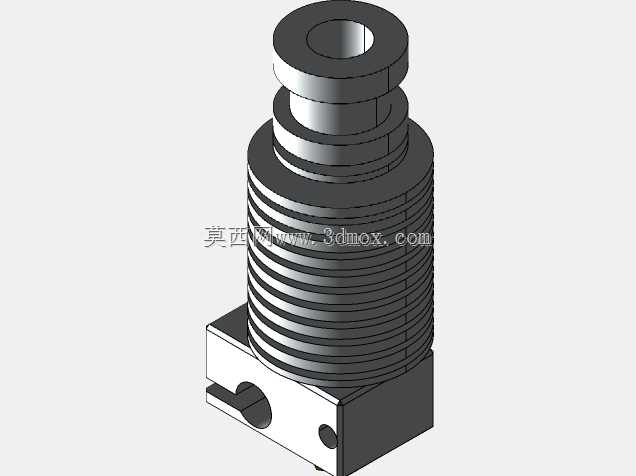

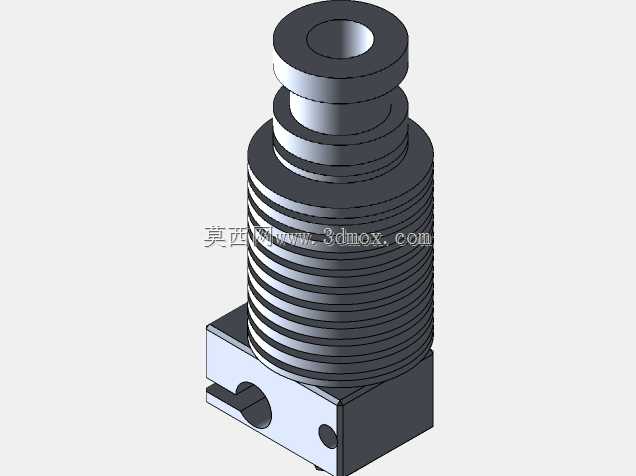

该组件是FDM熔融沉积成型3D打印设备的核心热熔挤出执行部件，主要承担耗材熔融、精准出丝的核心功能，广泛适配桌面级、入门工业级FDM打印设备，可兼容PLA、ABS、PETG、TPU等多种主流热塑性打印耗材，是DIY打印设备改装、商用打印设备维保替换的常用核心配件。

从实际应用场景来看，该喷嘴组件安装在3D打印机的X轴运动滑台末端，配合进料机构将固态丝材送入组件内部的加热熔融腔，通过精准控温将丝材加热至熔融状态后，从下端的精细喷嘴孔挤出，随运动机构的路径扫描逐层堆叠完成三维实体成型，其工作稳定性直接决定打印成品的层间结合强度、表面精度与成型成功率。

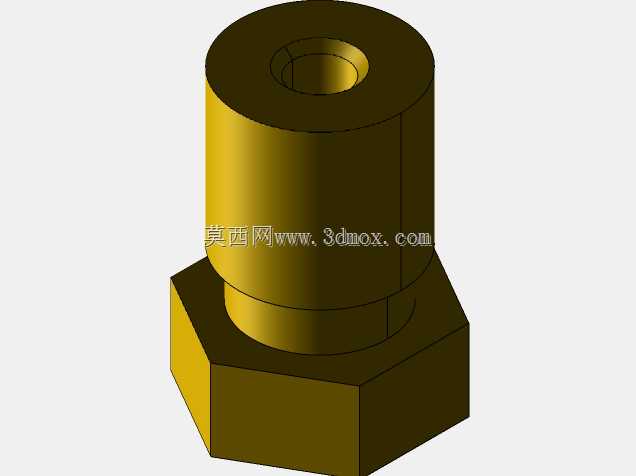

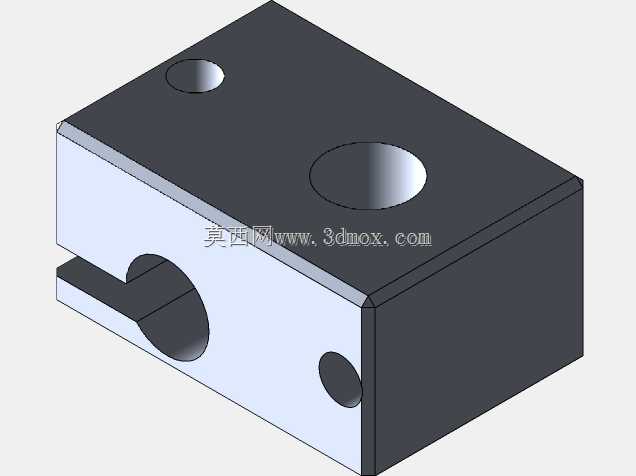

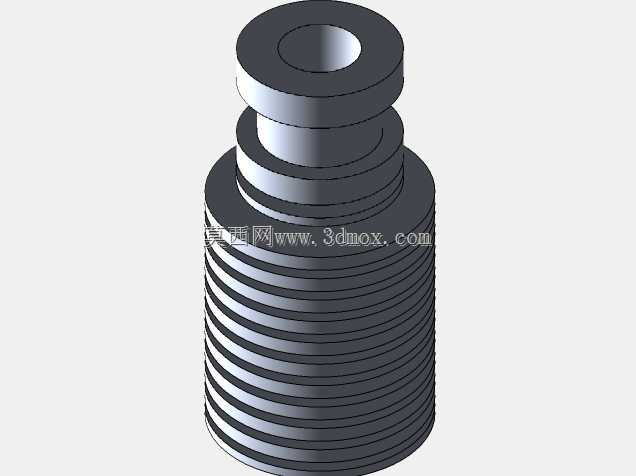

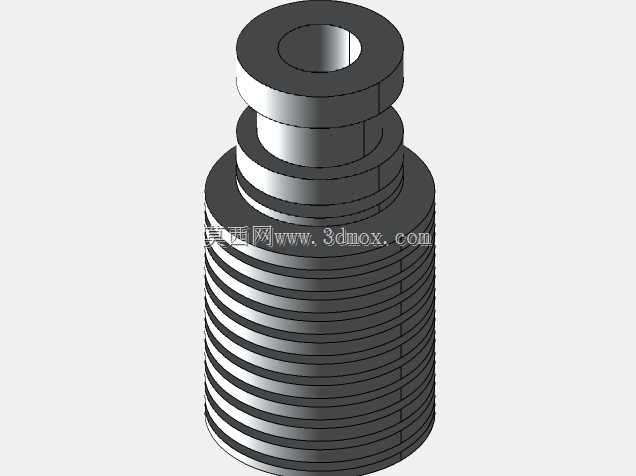

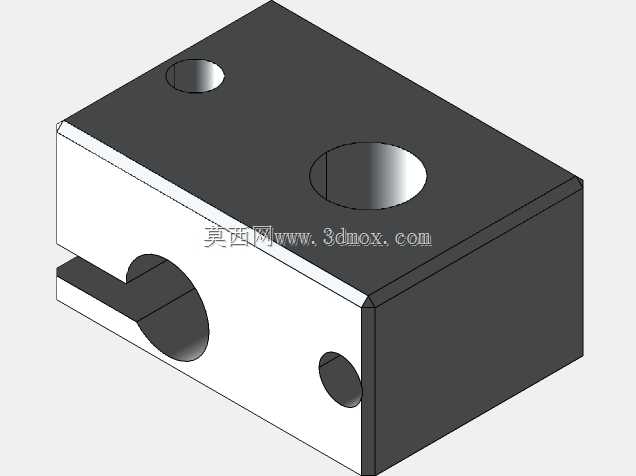

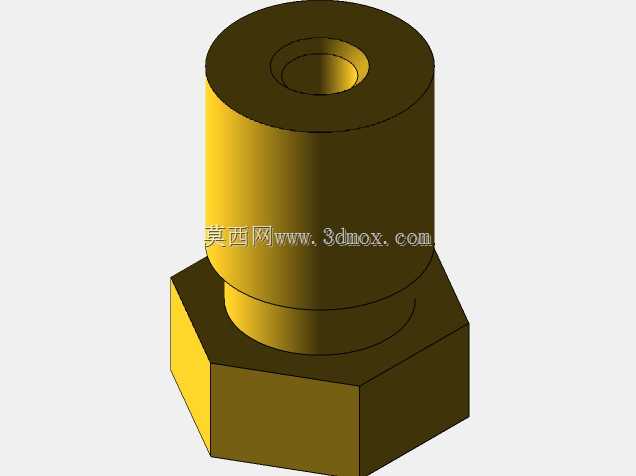

产品功能设计上，组件上部采用多段环形散热鳍片结构，通过增大与空气的接触面积实现被动散热，阻断加热块的热量向上传导至送丝段，避免丝材提前软化膨胀造成堵料、送丝不畅的问题；下部集成方块式加热安装位，可兼容标准加热棒、热敏电阻的嵌入式安装，保证加热区域温度均匀稳定，加热块侧面预留的紧固孔可实现喉管、喷嘴的同轴锁紧，减少溢料风险；下端的喷嘴采用标准螺纹连接结构，可根据打印层厚、耗材类型快速更换不同孔径的喷嘴头，适配不同精度、不同流量的打印需求。

设计思路上，该组件严格遵循E3Dv6标准的安装接口规范，整体采用同轴式布局，从上部的散热段、中部的喉管隔热段到下部的加热熔融段保持严格同轴，保证丝材输送路径顺畅无拐点，减少送丝阻力；散热鳍片采用等距等厚的环形结构设计，在保证散热效率的同时兼顾加工工艺性，可通过常规车削工艺快速加工成型；下部的方形加热块设计相比圆柱形结构更便于安装定位，可快速对齐喷嘴高度，减少调平难度，同时平面结构更利于加热元件、测温元件的固定，避免长期运动震动造成元件移位导致的温度失控。

外形尺寸与安装边界方面，组件整体为竖置同轴结构，上部散热段外径适配标准的E3Dv6安装固定座，安装孔位间距符合通用挤出头安装规范，可直接替换同规格的挤出组件无需修改设备结构；下部加热块的侧边距、突出尺寸充分考虑运动过程的干涉边界，在打印全行程内不会与打印平台、模型、设备机架发生碰撞；喷嘴末端的伸出长度满足常规打印的近距离出丝要求，可减少熔融丝材的下垂误差，保证成型精度。整体结构兼顾了散热效率、加热稳定性、安装兼容性与维护便捷性，能够满足长时间连续打印的工况需求。
