汽车减震悬架结构三维设计模型

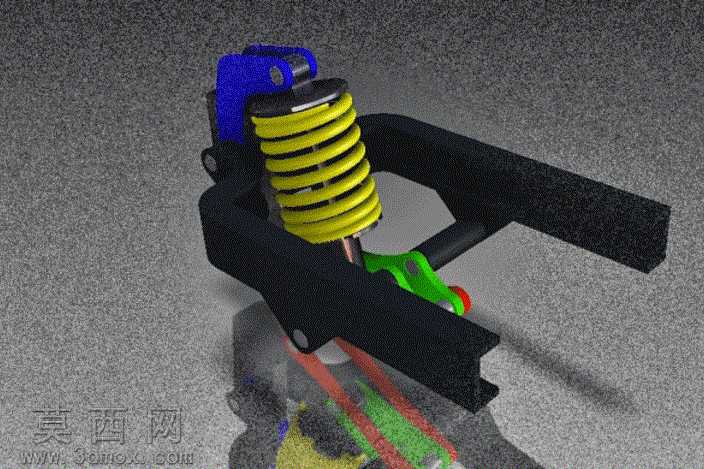

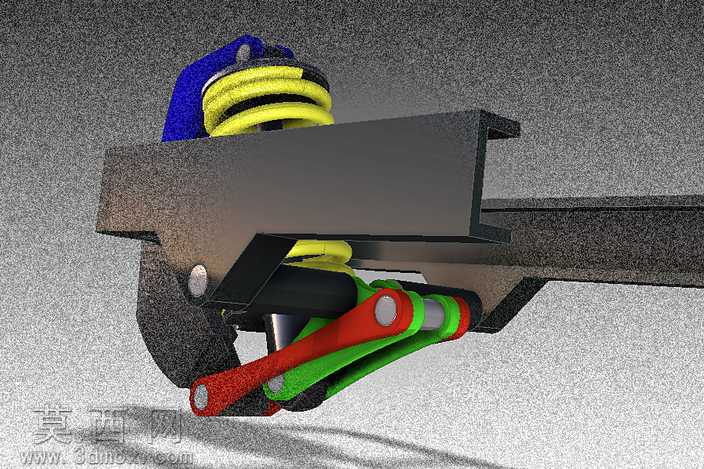

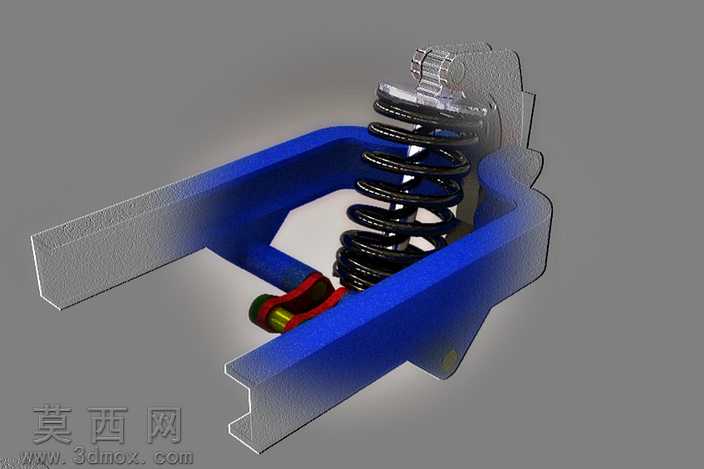

本模型为汽车减震悬架结构的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化零件构建与装配约束，首先拆分悬架系统的各个独立构件：包括黑色的主摆臂结构、蓝色的上安装支座、黄色的螺旋减震弹簧、绿色的连杆连接件、红色的缓冲限位端头，每个零件均按照实际机械加工的尺寸逻辑绘制草图，通过拉伸、旋转、扫掠等基础特征命令完成实体构建，对摆臂的弯折结构、弹簧的螺旋升角与节距、支座的安装孔位都做了精准的尺寸约束，确保各零件装配时无干涉错位。装配过程中按照实车悬架的连接关系添加对应约束：摆臂与支座之间添加旋转铰接约束模拟摆臂的上下摆动行程，螺旋弹簧添加轴向滑动约束配合弹簧力的模拟逻辑，连杆与摆臂、限位端头之间添加同轴与贴合约束，完整还原悬架在受力时的运动轨迹逻辑。渲染阶段采用金属与工程塑料结合的材质方案：黑色摆臂赋予磨砂哑光的高强度钢材材质，调整粗糙度参数模拟冲压焊接构件的表面质感；蓝色支座赋予亮面工程塑料材质，添加轻微的反光效果表现注塑件的表面特征；黄色螺旋弹簧赋予弹簧钢材质，调整金属高光与细微的表面纹理还原钢制弹簧的金属质感；绿色连杆与红色端头分别赋予不同色号的工程塑料材质，区分不同功能的构件。场景搭建采用灰色磨砂地面作为承载，添加柔和的环境漫反射光源与定向主光源，投射出柔和的阴影突出悬架的结构层次，渲染输出时开启全局光照效果，让各构件的材质质感与结构衔接处的细节都清晰呈现。设计思路围绕乘用车悬架的紧凑结构需求展开，在保证结构强度的前提下优化各构件的布局，将减震弹簧与摆臂的连接位置做了偏移设计，预留出足够的跳动行程，同时各安装孔位的位置符合常规底盘的安装尺寸逻辑，可用于底盘结构教学、悬架运动仿真演示、零部件结构参考等场景，模型完整保留了各零件的建模参数与装配关系，可根据需求调整尺寸参数适配不同车型的悬架设计需求。
