台面夹持式厨房卷纸架结构设计

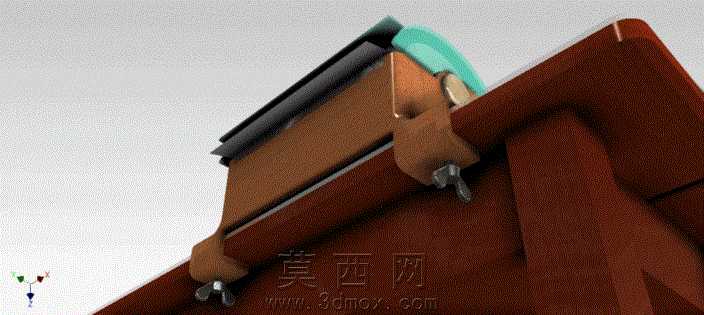

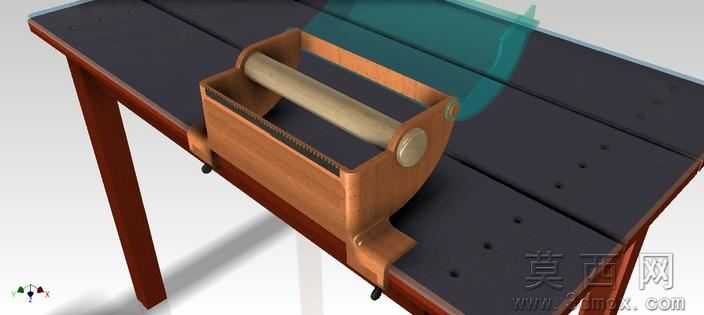

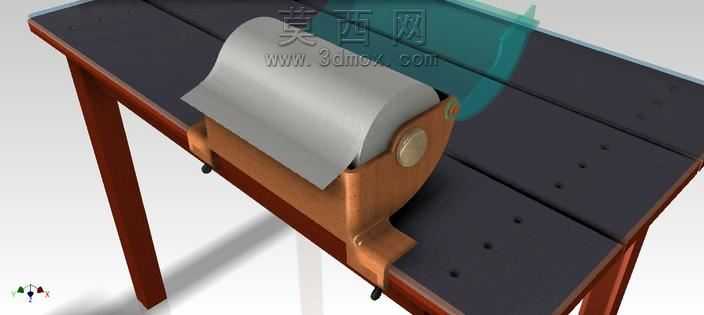

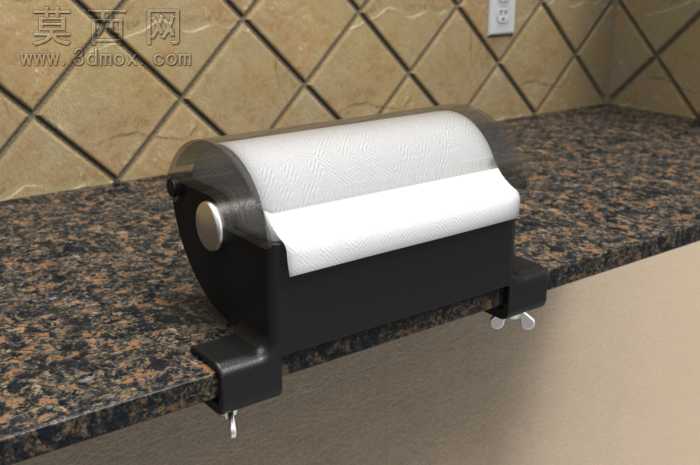

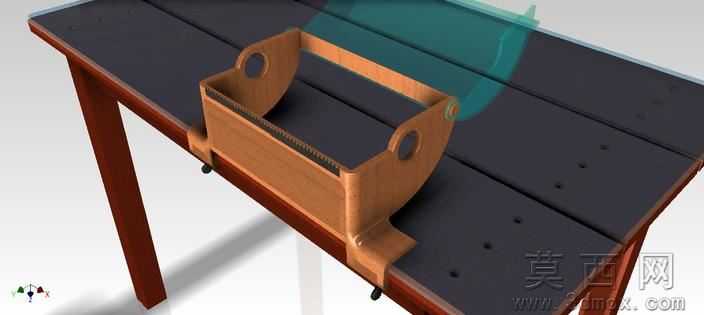

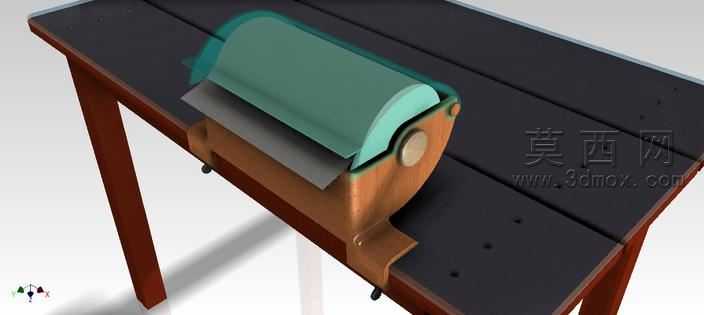

本作品为台面夹持式厨房卷纸架三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中优先保证各部件装配公差合理，适配市面常规尺寸的厨房卷纸耗材。模型主体分为卷纸承载仓、侧边端盖、台面夹持固定机构三个核心模块，承载仓采用半开放弧面结构，既可以完整包裹卷纸避免日常使用中落灰沾水，又预留了足够的出纸间隙，单手持物时也可顺畅扯取纸巾。侧边端盖设置了可拆卸的限位转轴，更换卷纸时无需额外工具，直接拔出端盖即可完成耗材替换，转轴端部做了圆角钝化处理，避免日常使用中剐蹭划伤。夹持固定机构采用夹爪加锁紧旋钮的组合结构，夹爪内侧做了防滑纹理设计，可适配不同厚度的厨房台面、橱柜侧板等安装基面，旋转锁紧旋钮即可完成整体固定，无需打孔破坏台面结构，拆装移位都十分便捷。材质渲染阶段，主体承载结构与夹持部件选用哑光磨砂塑料材质，还原日常厨卫塑料配件的细腻质感，转轴与锁紧旋钮部分做了金属亮面处理，模拟不锈钢材质的金属光泽，整体渲染场景搭建了厨房花岗岩台面、菱形格瓷砖背景墙的真实使用环境，打光采用柔和的室内漫射光搭配局部补光，清晰呈现产品的结构细节与材质层次。设计过程中充分考虑了日常使用的人机交互需求，出纸口的高度与角度经过反复调整，保证扯纸时受力顺畅不会出现卷纸随拉力整体转动的情况，所有外露边缘都做了R2以上的圆角处理，无尖锐棱角，兼顾使用安全性与外观的柔和质感，整体结构紧凑不占用过多台面空间，适配现代厨房的各类装修风格。
