组合式双头梅花扳手工业工具设计

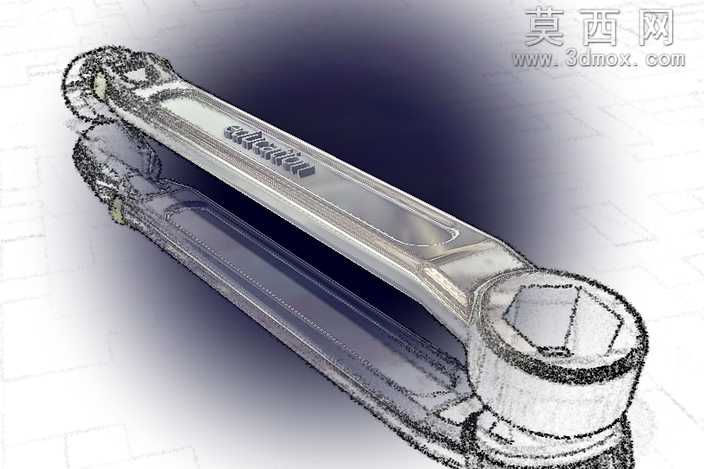

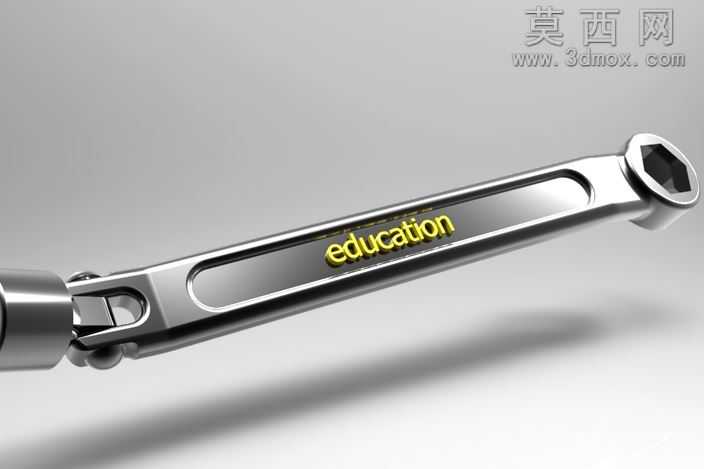

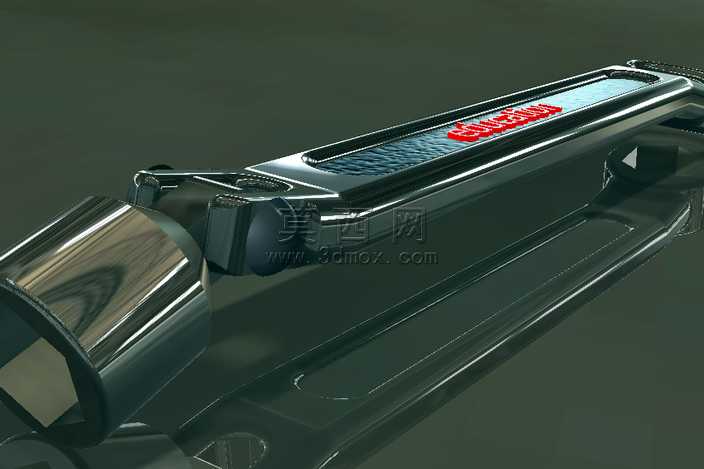

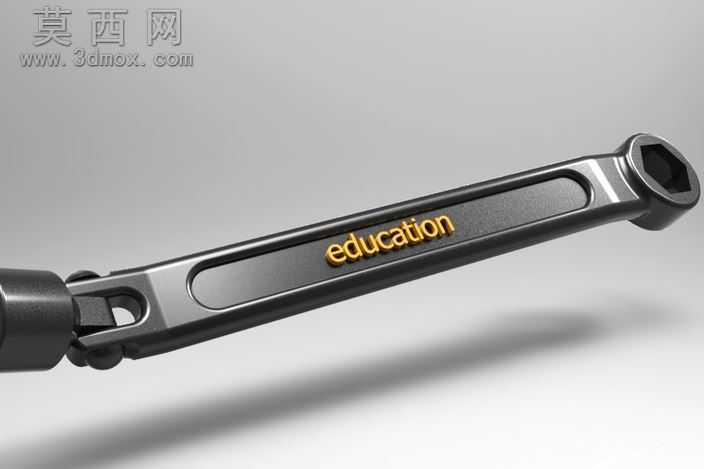

本作品为组合式双头梅花扳手的三维设计成果，建模阶段以实际手动五金工具的功能需求为核心出发点，先通过基准平面绘制扳手两端梅花套的正六边形轮廓，结合常用紧固件的标准尺寸确定内孔公差范围，保证扳手与螺栓螺母配合时的贴合度，避免使用过程中出现打滑、磨损棱角的问题。建模过程中对扳手杆身做了流线型过渡处理，两端梅花头与杆身的衔接位置采用大圆角曲面过渡，既消除了尖锐棱角带来的使用安全隐患，也优化了整体受力结构，让扭矩传递过程中应力能够均匀分散到杆身整体，避免局部应力集中导致的工具断裂问题。材质设计上模拟了铬钒钢的金属质感，通过调整材质的反射率、粗糙度参数，还原出锻造五金工具表面的哑光磨砂金属效果，同时在杆身表面预留了品牌标识的浮雕位置，标识采用凸起建模处理，既不影响握持手感，也能保证标识长期使用不会磨损。渲染阶段采用工作室柔光环境，搭配渐变背景突出扳手的金属轮廓，通过多角度光影展现杆身的曲面过渡细节与两端梅花头的内孔结构，让观看者能够清晰观察到扳手的整体造型与结构细节。设计过程中充分考虑了手动工具的人机工程学需求，杆身的厚度与宽度经过反复调整，保证握持时的贴合手感，两端不同尺寸的梅花头设计让单把扳手能够适配两种规格的紧固件，提升了工具的使用场景覆盖范围，整体结构紧凑无冗余设计，在保证结构强度的前提下尽可能控制工具自重，降低长时间使用带来的手部疲劳感。模型的各部分结构均按照实际生产工艺做了适配设计，梅花头的内孔倒角、杆身的脱模斜度都符合五金锻造加工的工艺要求，能够直接对接后续的生产加工环节，兼具实用性与美观性。
