多组并列式螺旋锚锚固构件三维设计

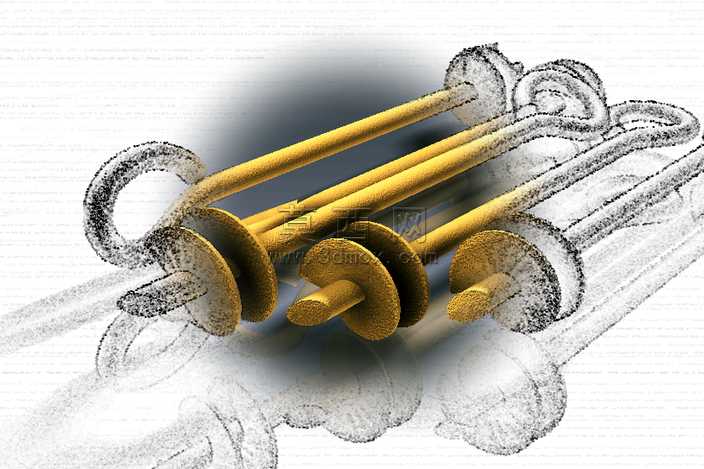

本螺旋锚三维模型采用Autodesk Inventor软件完成全参数化建模，整体采用多组并列式排布设计，单组螺旋锚由锚头螺旋叶片、中心锚拉杆、端部连接吊环三个核心功能段构成。建模过程中首先绘制中心锚拉杆的圆柱基体，通过拉伸特征生成等直径长杆结构，保证杆体同轴度公差符合锚固构件的受力要求；螺旋叶片部分采用螺旋扫掠特征生成，严格匹配螺旋升角、叶片螺距与叶片外径的设计比例，叶片与中心杆体采用布尔合并运算实现一体化结构，还原实际生产中焊接成型的结构形态；端部连接吊环采用环形扫掠加圆角过渡处理，吊环与杆体衔接处做圆弧倒角优化，消除应力集中风险。模型渲染阶段采用金属材质赋予整体结构，中心杆体与螺旋叶片使用黄铜质感材质，调整金属粗糙度、反射率参数还原热轧钢材的哑光金属质感，背景搭配素描风格的同结构线稿叠加效果，突出三维实体与二维设计线稿的对应关系，清晰展现螺旋锚的结构轮廓。设计思路上，多组并列排布的结构可大幅提升单组锚固结构的抗拔承载力，螺旋叶片的连续螺旋形态可在旋入土体过程中减少旋进阻力，同时增大与土体的接触咬合面积，端部吊环结构可直接与上部受拉构件连接，无需额外加工连接接头，适配边坡支护、基础锚固、设备固定等多种工程场景的使用需求。建模过程中对所有配合面做公差预留，螺旋叶片边缘做钝化处理，还原实际产品的加工工艺特征，整体模型结构完整无破面，各零部件尺寸比例协调，可直接用于工程方案演示、结构受力仿真模拟以及生产加工的参考依据。
