内六角圆柱头牵引螺钉配套膨胀套筒结构

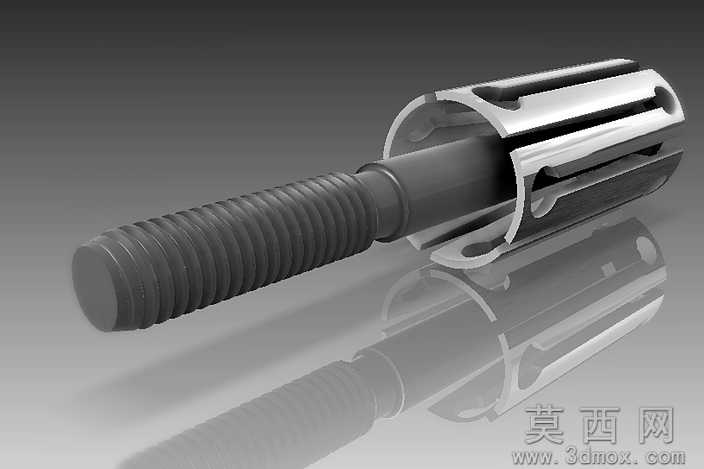

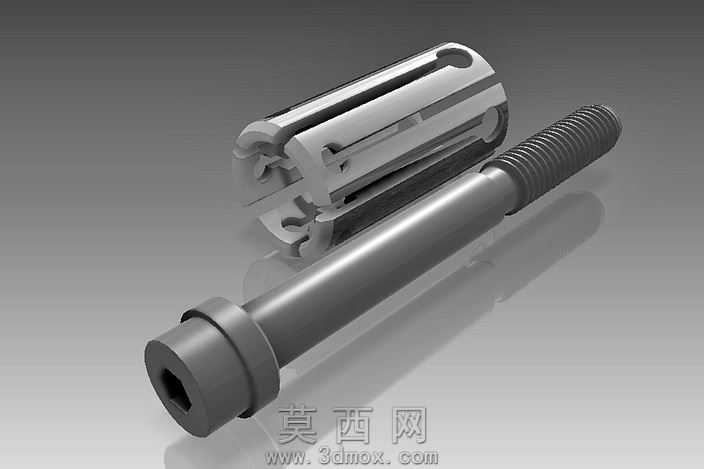

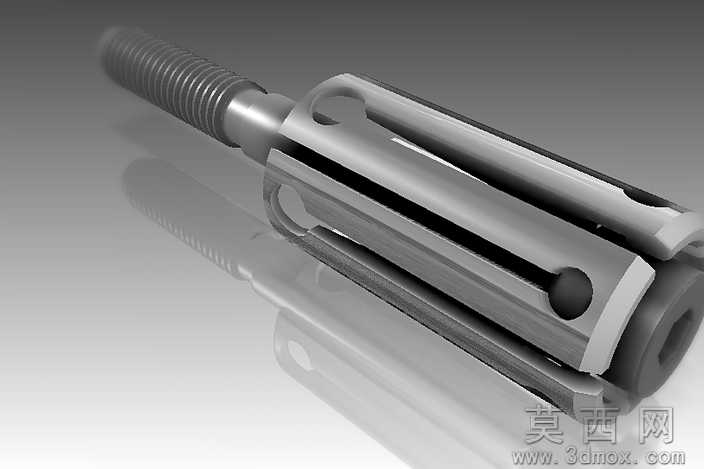

本作品为机械紧固场景常用的膨胀式牵引紧固组件三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循机械紧固件的通用尺寸规范与装配逻辑，保证各部件尺寸配合精度符合实际使用要求。建模阶段首先完成牵引螺钉的主体构建：螺钉头部采用标准内六角圆柱头结构，建模时精准绘制内六角驱动孔的轮廓特征，通过拉伸切除完成孔位成型，保证驱动结构的尺寸公差符合紧固件标准；螺钉杆部区分光滑导向段与螺纹连接段，光滑段保证与套筒内孔的滑动配合精度，螺纹段采用螺旋扫描特征完成标准牙型建模，还原螺纹的牙距、牙型角细节，保证螺纹结构的真实还原度。随后完成配套膨胀套筒的建模：套筒主体为空心圆柱结构，侧壁开设多道轴向膨胀开槽，开槽位置与长度经过参数化计算，保证螺钉牵引过程中套筒可沿开槽均匀胀开；套筒头部设置限位凸台，尾部设置内收卡爪结构，建模时通过阵列特征完成多道开槽的均匀排布，对开槽边缘做微小圆角处理，还原实际加工的工艺细节，避免应力集中的结构缺陷。材质与渲染阶段，为螺钉部件赋予合金钢材质，调整金属材质的粗糙度、反射率参数，还原紧固件表面发黑处理的哑光金属质感，对螺纹牙型边缘做细微的高光处理，突出螺纹的结构层次；为套筒部件赋予与螺钉一致的金属材质，适当调整表面粗糙度参数，区分两个部件的表面处理差异，增强装配体的视觉区分度。场景搭建采用简洁的灰色渐变背景，添加柔和的环境光与定向补光，通过光线反射突出金属部件的轮廓细节与结构特征，渲染时开启全局光照与环境遮蔽效果，让部件的装配间隙、结构棱角更具真实立体感。设计思路上，本模型还原了膨胀式牵引紧固件的工作原理：当牵引螺钉被向外拉动时，螺钉头部的锥面会挤压套筒尾部的内收结构，迫使套筒沿轴向开槽向外胀开，实现与安装孔壁的紧密贴合，完成紧固锚固作用，建模过程中严格保证两个部件的装配间隙合理，可直观演示组件的装配关系与工作动作逻辑，可用于机械结构教学、紧固件选型参考、装配方案演示等场景，模型结构完整，细节还原度高，各特征参数可编辑调整，方便根据实际使用需求修改尺寸规格。
