35mmDIN标准电子元件安装弹性轨夹结构

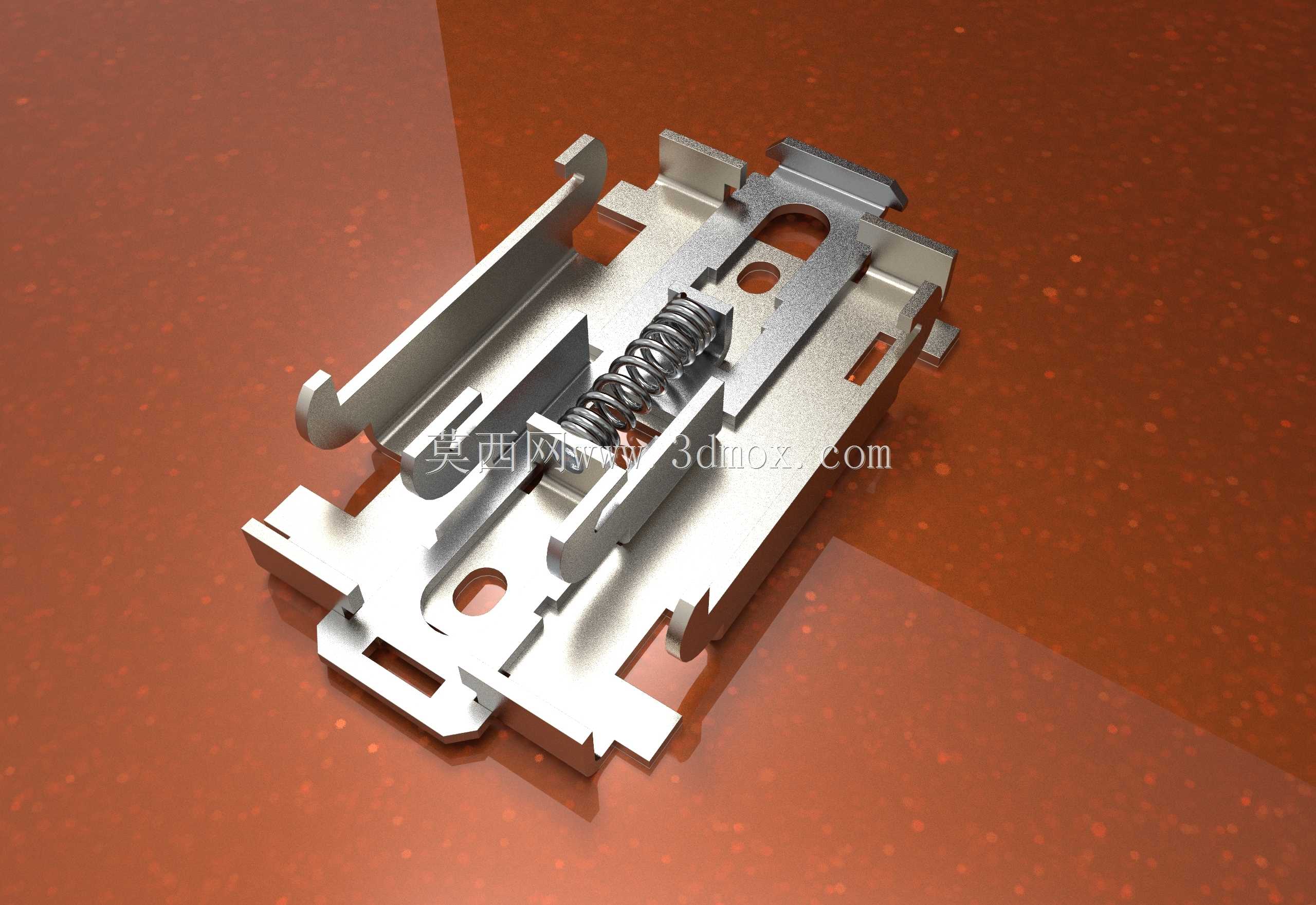

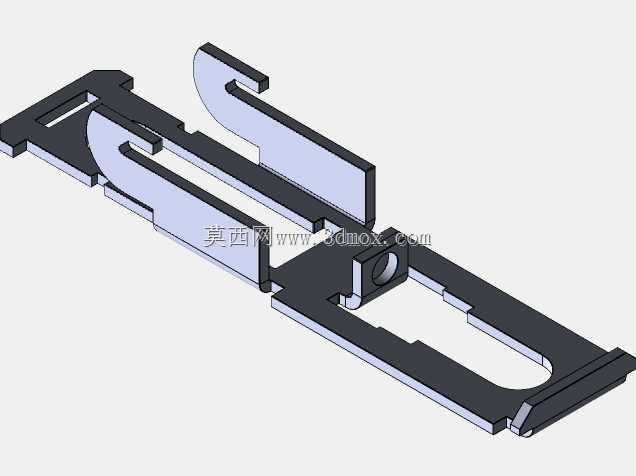

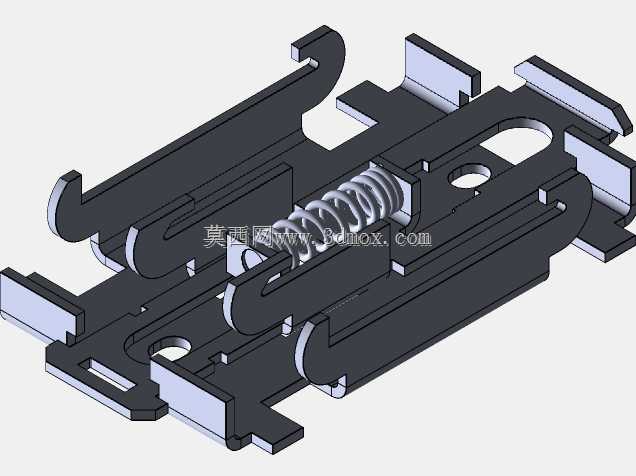

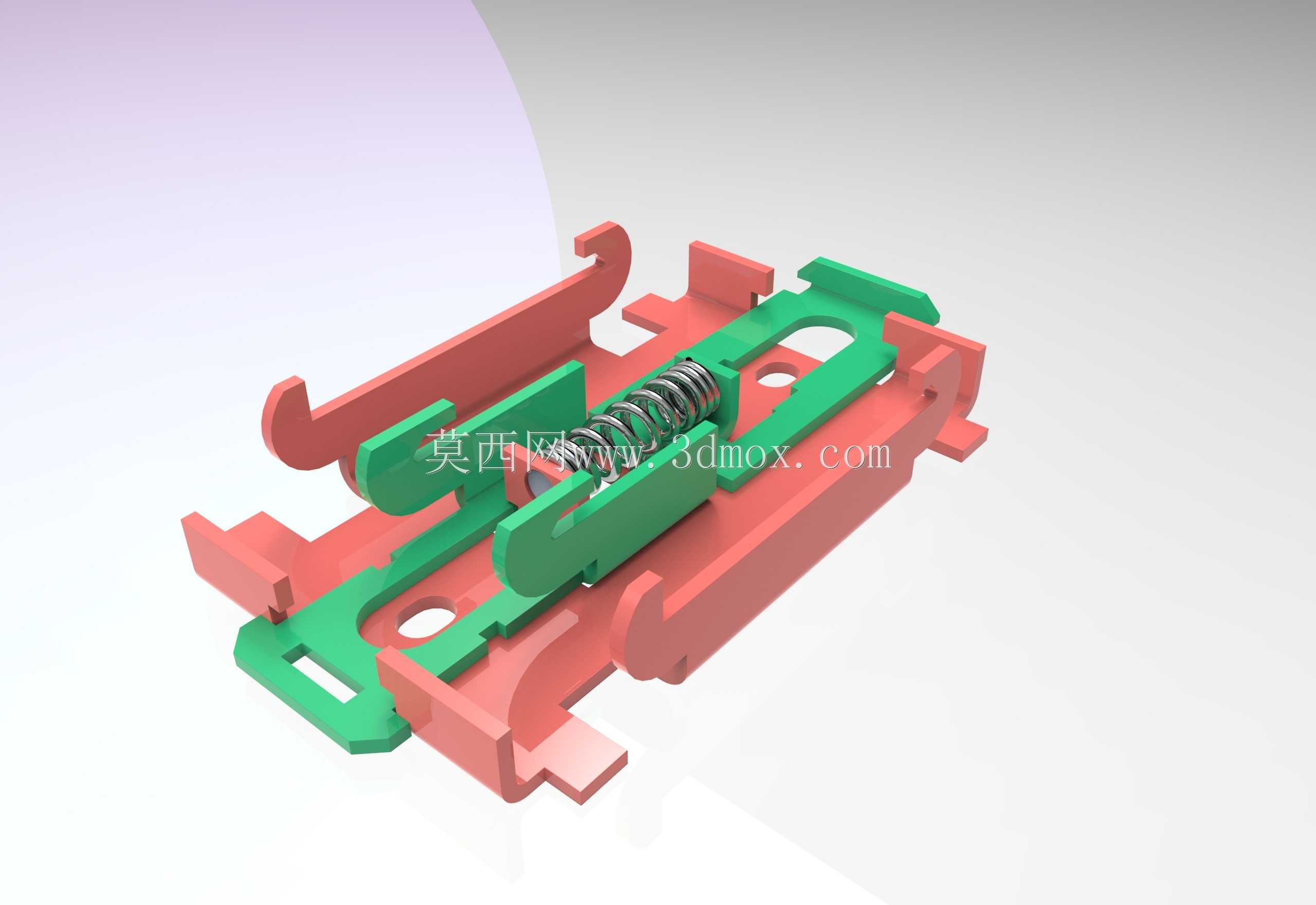

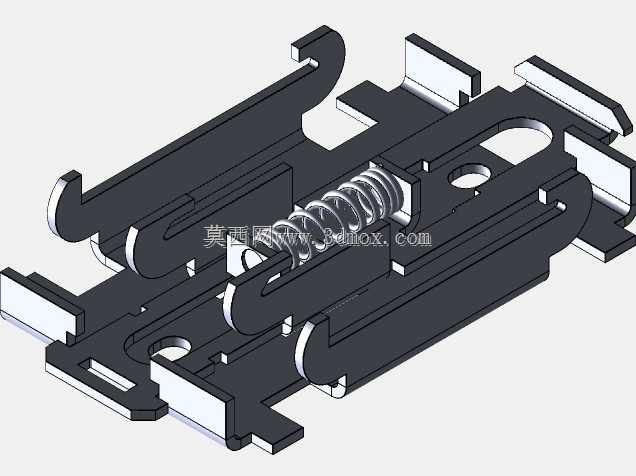

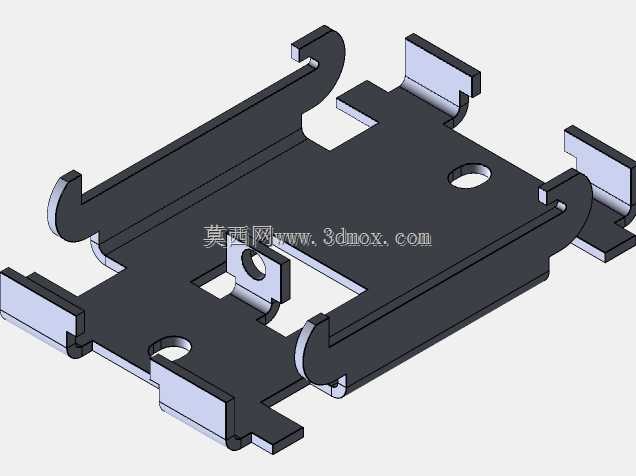

这款轨夹是工业电气安装领域的核心配套紧固件，主要适配工业现场广泛应用的35mm标准DIN安装轨道，承担各类电子元件、电气模块的快速卡装固定功能，覆盖低压配电盘、工业控制柜、PLC模组安装区、自动化设备电气仓、楼宇电控箱等多类应用场景，是电气装配环节不可或缺的基础连接构件。在实际工业装配场景中，这类轨夹能够替代传统螺丝固定的繁琐工序，作业人员无需额外钻孔、攻丝或准备配套紧固件，仅需通过简单的按压卡合动作即可完成元件与导轨的锁定，大幅提升电控系统的装配效率，同时也为后期设备维护、模块更换、线路调整提供了极大的拆装便利，有效降低现场运维的时间成本。从功能特性来看，这款轨夹采用内置弹簧的弹性锁紧结构，依靠弹簧提供的持续预紧力实现双向锁止：朝向导轨的一侧设置有适配DIN轨轮廓的卡钩结构，能够牢牢勾住导轨的卷边限位结构，避免受设备振动、外力拉扯出现松脱移位；朝向元件安装侧的结构预留了标准化的连接位，可与各类电子元件的安装底座可靠贴合，保证元件安装后位置稳定，不会沿导轨方向出现不必要的窜动。在设计思路上，这款轨夹充分考虑了工业现场的复杂工况：整体采用钣金冲压成型的主体结构，在保证结构强度的前提下尽可能压缩自身厚度，避免占用电控柜内宝贵的安装空间；弹簧的选型经过反复校核，既保证卡装时拥有足够的锁紧力，又不会因为弹力过大导致拆装困难，作业人员借助普通螺丝刀即可轻松完成解锁拆卸；主体结构上开设的多个镂空槽位，一方面用于减轻构件自身重量，另一方面可作为安装对位的观察孔与散热通道，避免元件安装区域积热影响电子器件的运行稳定性。在安装边界与尺寸适配方面，这款轨夹完全遵循35mm标准DIN导轨的尺寸规范，卡合后的整体突出高度控制在极低范围内，能够适配绝大多数市售标准电气元件的安装底座，不会出现与相邻元件的安装干涉问题；轨夹的宽度尺寸经过优化，单组轨夹即可为中小型电子模块提供足够的支撑力，大重量模块可通过并排安装多组轨夹的方式提升承载能力，适配不同重量等级元件的安装需求。轨夹的所有边缘都做了圆角钝化处理，避免装配过程中划伤作业人员手部或是破坏元件表面的绝缘防护层，细节设计充分贴合工业装配的实际操作需求。
