实验室用500ml玻璃烧杯结构设计

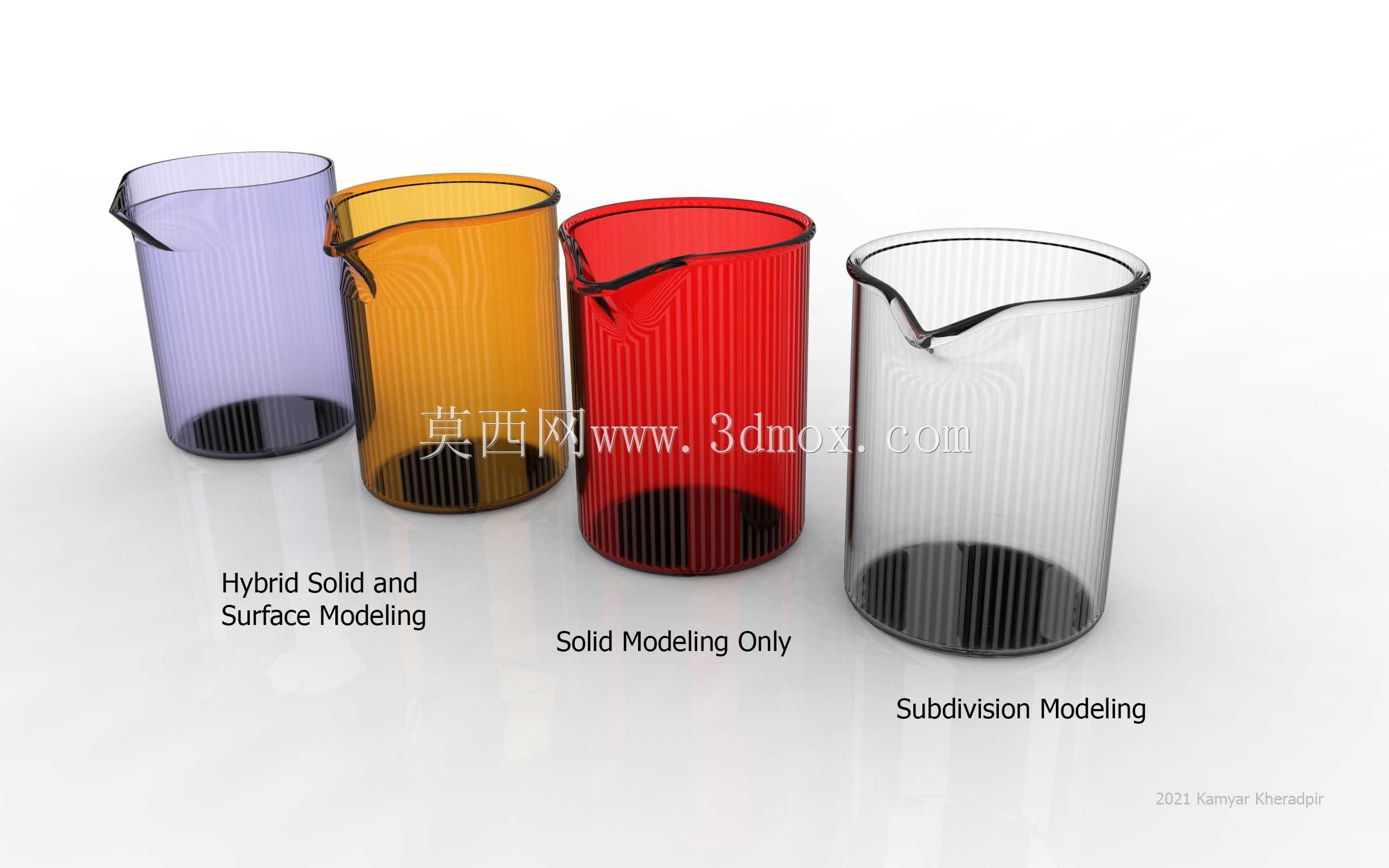

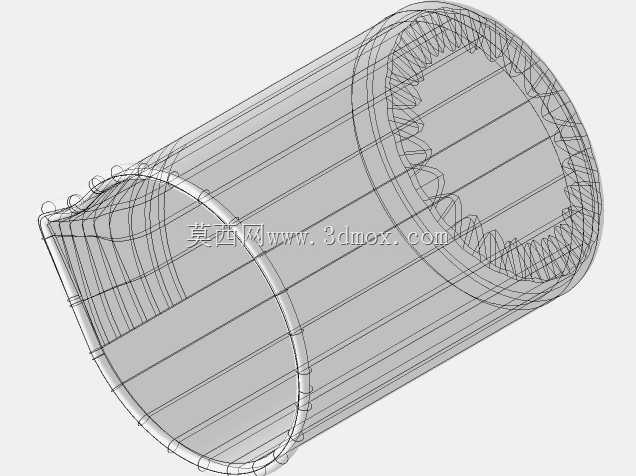

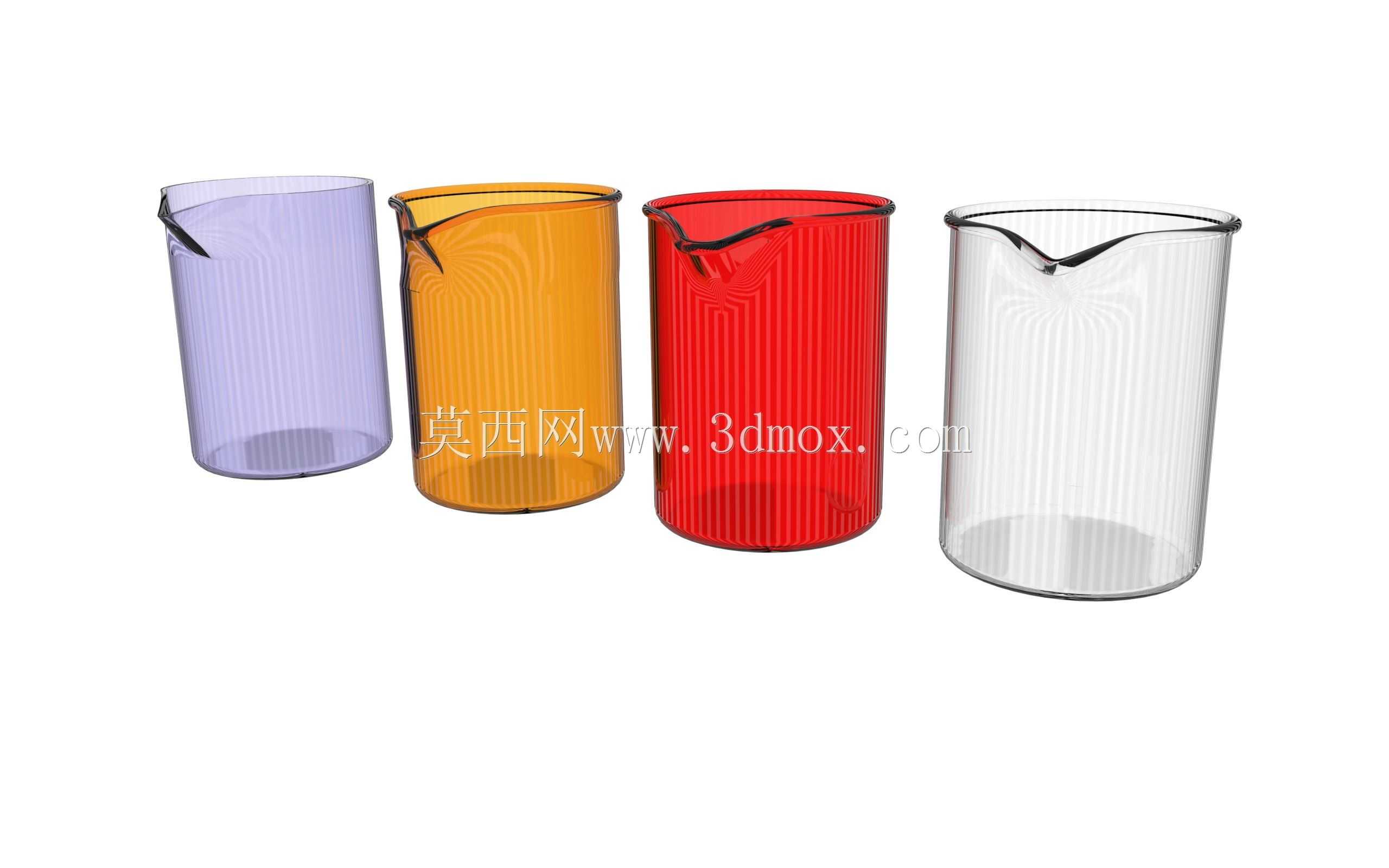

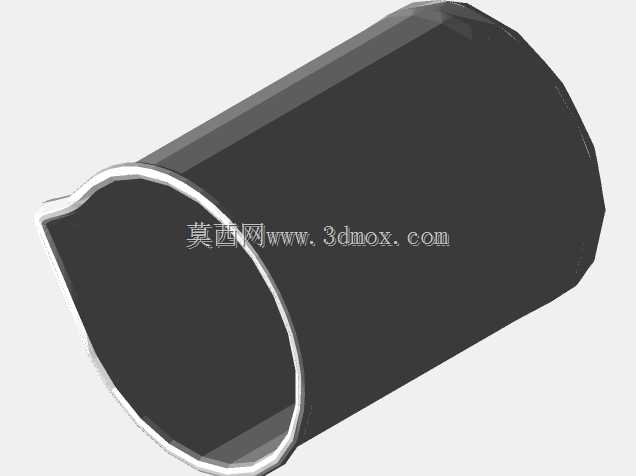

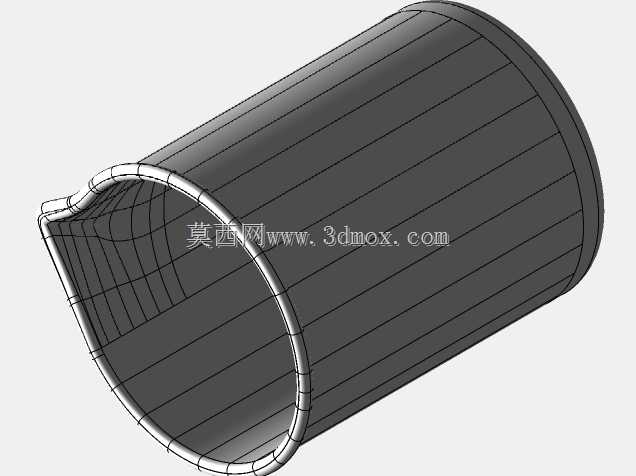

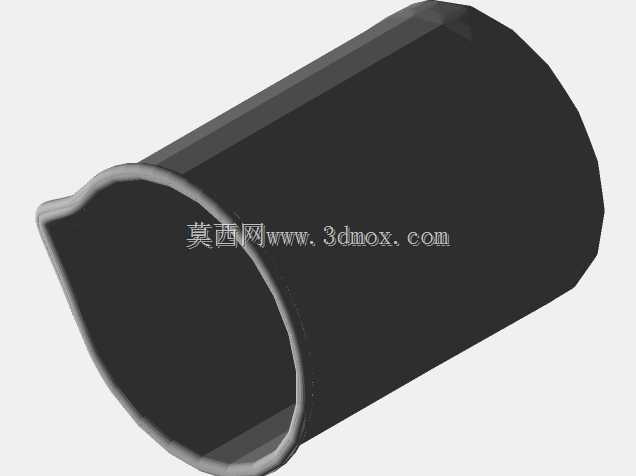

在化学分析、材料合成、生物试剂配制等实验室日常作业场景中，玻璃烧杯是使用频率最高的基础器具之一，500ml容量的规格兼顾了小批量试剂预混、样品加热溶解、反应过程观察等多元需求，适配常规磁力搅拌器、水浴锅、电热板等实验室加热设备的放置尺寸，是理化实验室标配的通用器具。这类带导流口的竖纹玻璃烧杯，在实际使用中需要兼顾倾倒防滴漏、加热耐温差、手持防滑、刻度辨识度等多重实用需求，不同于普通直壁光滑烧杯，外壁的竖向棱纹结构一方面可以增加手持时的摩擦力，减少戴丁腈手套操作时的滑脱风险，另一方面棱纹形成的结构加强作用，能降低玻璃骤冷骤热时的应力集中开裂概率，提升器具的使用寿命。从结构设计角度来看，烧杯的杯口卷边结构是设计重点，卷边的圆弧半径需要匹配常规实验室用烧杯夹的夹持厚度，过薄的卷边会导致夹持时应力集中压裂杯口，过厚的卷边则会增加倾倒时的残留挂壁概率；杯嘴的导流槽角度需要经过反复验证，确保倾倒液体时液流能够沿导流槽顺畅流出，不会沿杯壁外侧流淌，导流槽的尖端收边要做微小圆弧处理，避免玻璃尖角的应力崩边问题。杯身的竖向棱纹深度控制在0.8-1.2mm区间，棱纹间距均匀排布，既不会因为棱纹过深导致清洁时残留污渍，也不会因为棱纹过浅失去防滑和结构加强的作用，杯底做加厚平底处理，厚度是杯身壁厚的1.5-2倍，确保放置在平面台面上时的稳定性，同时平底结构能够和加热板的工作面充分接触，提升热传导效率，减少加热时的局部过热问题。建模过程中需要重点关注玻璃件的壁厚均匀性，整个杯身除杯底加厚区域外，壁厚偏差控制在±0.2mm以内，避免壁厚不均导致的玻璃烧制冷却过程中出现应力变形，杯身的圆度公差控制在0.5mm以内，确保和常见的烧杯盖、密封膜的适配性。实际使用场景中，这类烧杯需要耐受120℃的高压蒸汽灭菌、-20℃的低温试剂临时存储，以及常规酸碱试剂的腐蚀，因此结构上要避免出现直角转角，所有转角位置都做R2以上的圆弧过渡，减少应力集中点，防止温度骤变时的开裂风险。杯身的容量刻度线位置需要和实际容积严格对应，500ml刻度线距离杯口预留足够的安全距离，防止加热沸腾时液体溢出，刻度线采用蚀刻工艺对应的凹槽结构设计，避免长期使用清洗后刻度磨损脱落。不同于工业用大型容器，实验室烧杯的操作边界需要适配人手的握持尺寸，杯身外径控制在适合单手握持的范围，装满500ml液体后的总重量在单手可轻松持握的范围内，配合外壁竖纹的防滑设计，即使佩戴湿滑的防护手套也能稳定持握倾倒。在配套适配性上，该规格烧杯的外径尺寸适配常规实验室的500ml磁力搅拌子的转动范围，杯底的平面度公差控制在0.2mm以内，确保放置在磁力搅拌器上时，搅拌子不会因为杯底不平出现跳动、碰壁的问题，同时杯身的高度适配常见的烧杯盖、表面皿的覆盖尺寸，能够满足加热时防尘、防溅的使用需求。建模时需要区分不同颜色版本的结构一致性，紫色、琥珀色、红色、透明版本的结构尺寸完全统一，仅玻璃材质的着色属性不同，确保不同颜色的烧杯在避光实验、光敏感试剂存储等不同场景下可以互换使用，不需要调整配套夹具、加热设备的适配参数。导流口的位置设计在杯身卷边的特定角度，倾倒时杯嘴处于最低位置，对面的卷边略高，形成自然的导流倾角，不需要过度倾斜杯身就能让液体顺畅流出，减少倾倒时液体溅出的风险，同时杯嘴的长度控制在合理范围，过长容易在磕碰时断裂，过短则无法起到良好的导流作用。
