适配康宁烧杯的小型电镀作业装置

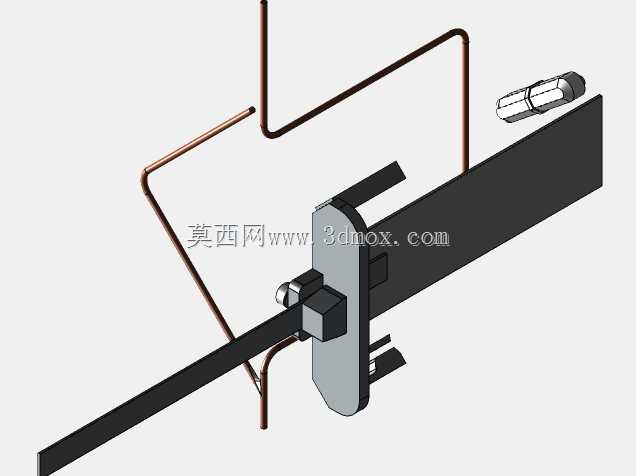

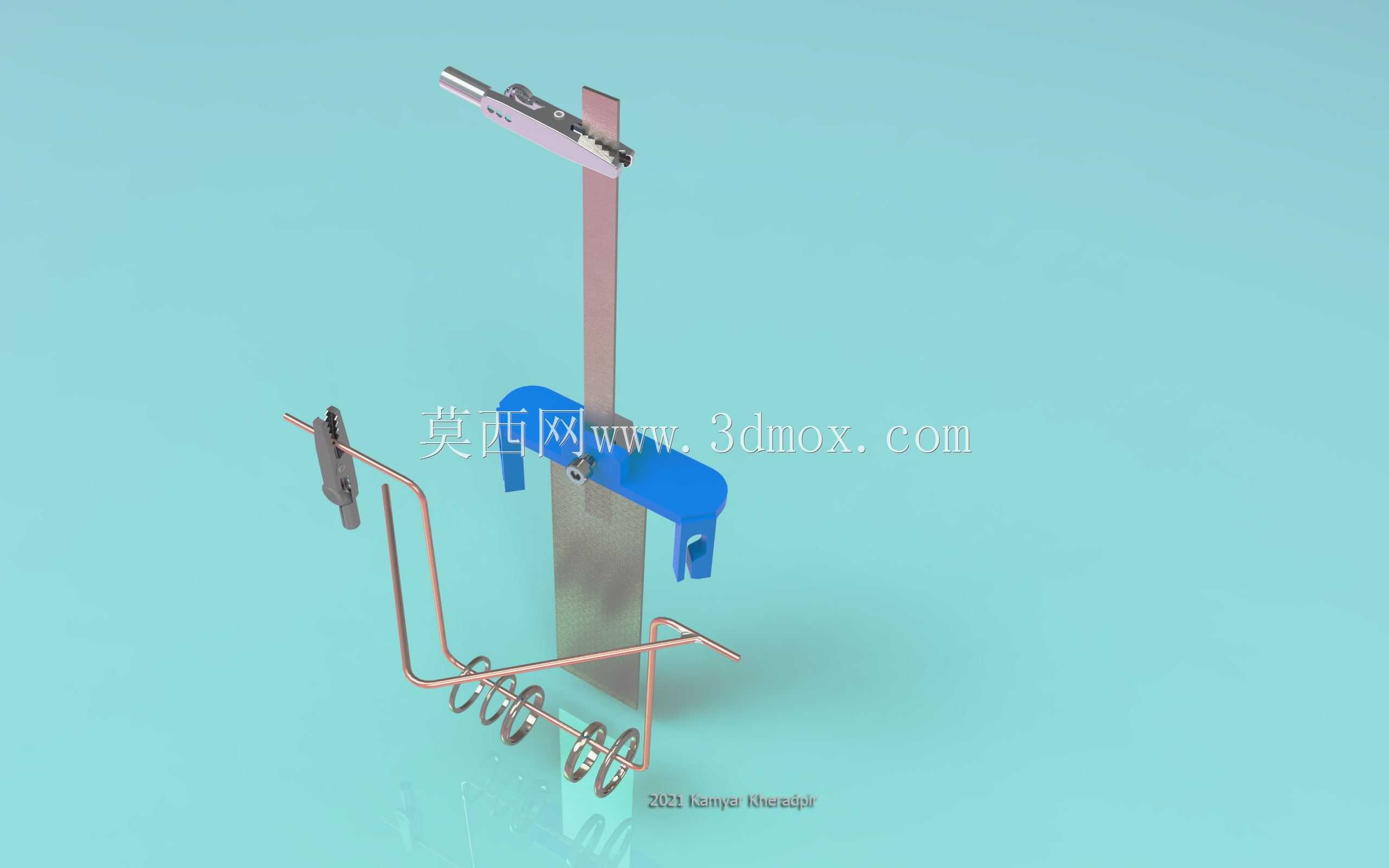

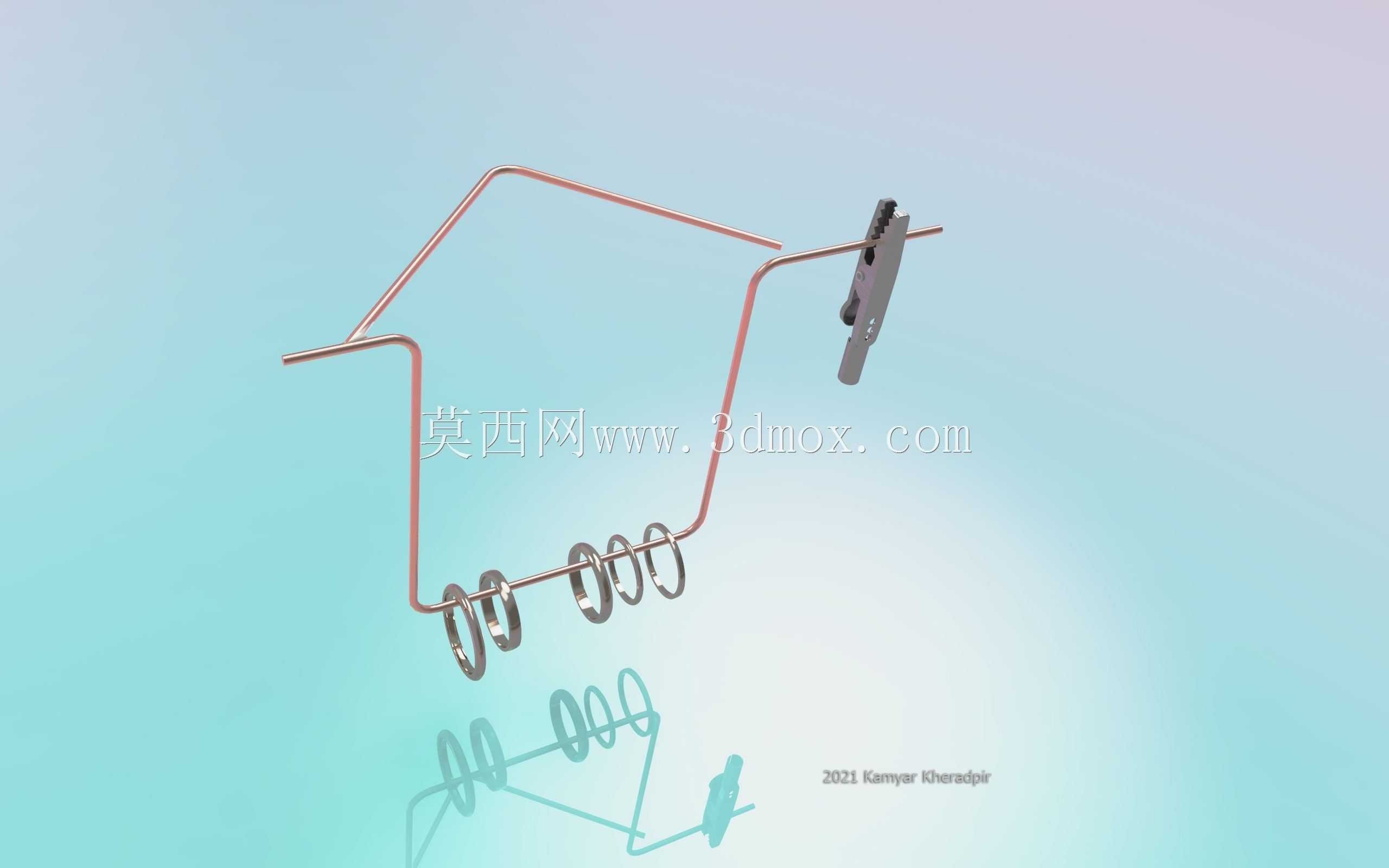

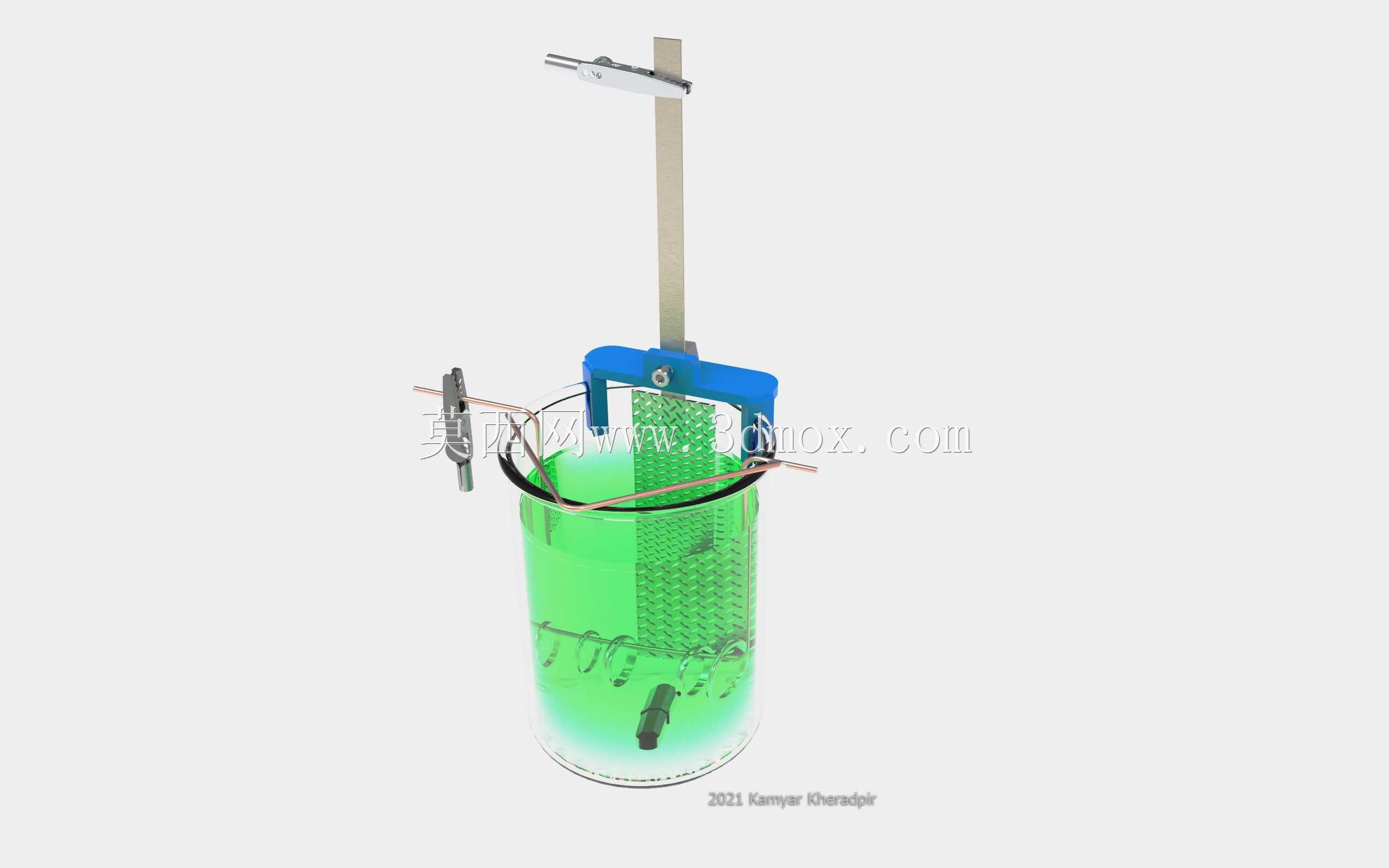

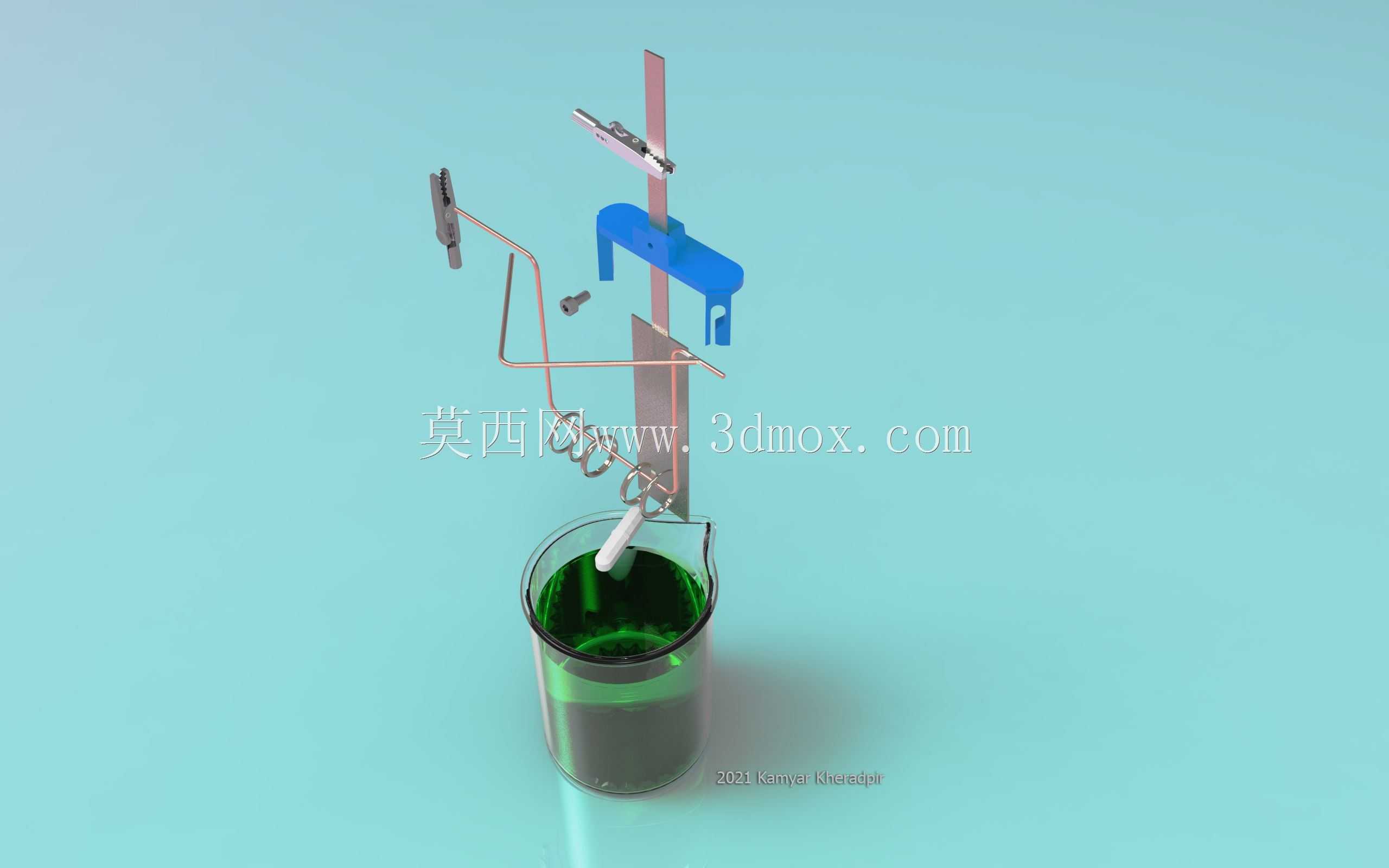

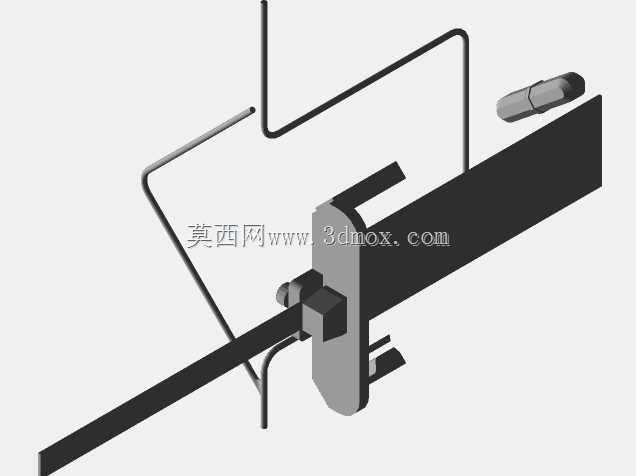

这套小型电镀作业装置，主要面向小批量五金饰品的表面电镀处理场景，尤其适配数百枚银质戒指这类小尺寸工件的批量电镀需求，解决个人工作室、小型饰品加工场景下，没有大型工业电镀线时的小批量电镀作业问题。整套装置的核心承载容器选用康宁500ml规格1003号烧杯，所有结构的安装边界都围绕该烧杯的杯口尺寸、杯身高度做适配设计，无需额外定制槽体，直接利用标准实验室烧杯作为电镀槽，大幅降低小批量作业的前期投入成本。装置的阳极支架采用分体式结构设计，拆分为四个独立的3D打印部件，拆分逻辑充分考虑3D打印的成型限制与后期组装便利性，打印完成后可通过超级粘合或者亚甲酰氯进行拼接固定，不需要额外的金属紧固件就能完成支架组装，同时分体结构也方便后期针对不同尺寸阳极板做局部调整。支架上设计有专门的阳极板固定位，采用2毫米直径的纯铜作为导电连接件，铜件一侧预留开口结构，方便导电环直接滑入架体完成安装，不需要额外的接线端子压接，简化现场接线操作流程。架体顶部设置有高度可调的立杆结构，立杆上配套可锁紧的夹装组件，既可以用来固定阴极挂具，也能根据电镀过程中的极板间距需求，灵活调整阳极板浸入电镀液的深度，保证极板间的电场分布均匀，避免戒指工件出现局部镀层厚度不均、烧焦或者漏镀的问题。考虑到个人DIY加工时的工具条件，设计阶段就预留了后期修整余量，即使用Dremel这类小型高速打磨工具，也能轻松对架体的开口槽、安装位进行加宽修整，不需要使用大型机加工设备，降低了装置的制作门槛。环架部分采用银焊料完成焊接固定，焊接位置避开与电镀液直接接触的区域，减少焊接位置被电镀液腐蚀的风险，延长整套装置的使用寿命。整套装置的所有外挂结构都不超出烧杯杯口的外沿范围，安装完成后不会额外占用过多工作台面，适合小型工作台面的作业环境，挂具位置可根据戒指的悬挂数量灵活调整，一次可挂载数十枚戒指同时完成电镀作业，相比单枚电镀的作业方式，效率提升明显。导电铜件的接触位置做了平面贴合设计，保证导电接触面积足够，减少接触电阻，避免电镀过程中接触位置发热导致的电能损耗，也能保证电镀电流稳定，提升镀层的结合力与表面均匀度。架体与烧杯接触的位置设计有贴合杯口弧度的支撑边，放置在杯口时不会出现滑移、侧翻的问题，不需要额外的固定结构就能稳定架设在烧杯上，拆装十分方便，电镀完成后可以直接将整套架体从烧杯上取下，方便后续的槽液清理、工件取出操作。针对小批量戒指电镀的需求，阴极挂具的挂载点做了密集排布设计，每个挂载点之间预留足够的间距，避免电镀过程中工件之间互相遮挡，保证每枚戒指的各个表面都能获得均匀的镀层厚度，同时挂具的导电部分与架体的连接采用滑接设计，更换不同挂具时不需要重新接线，提升作业的连贯性。
