三平面激光切割双指数工装夹具设计

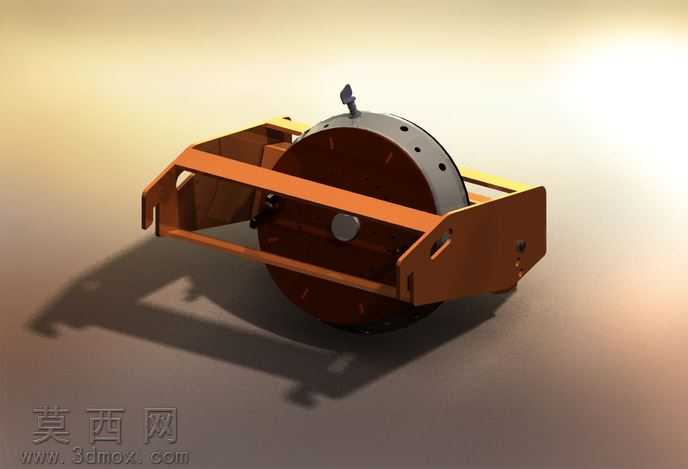

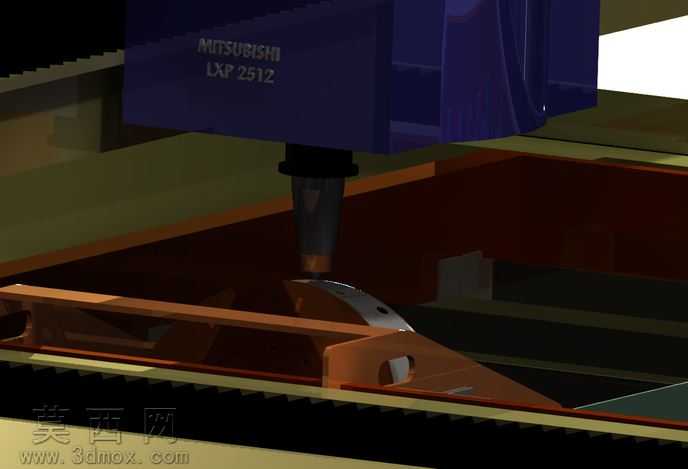

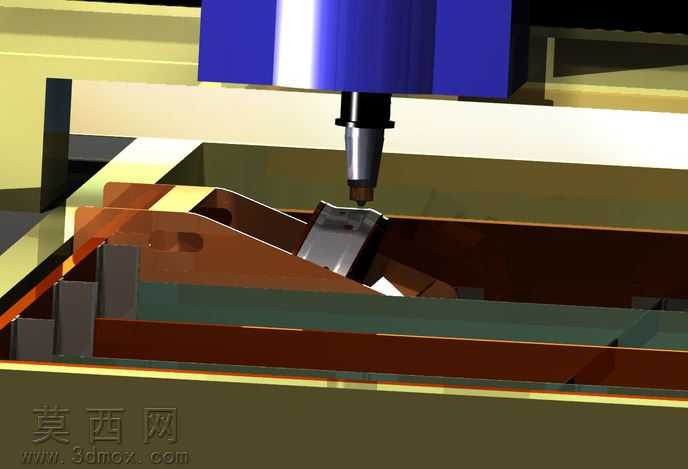

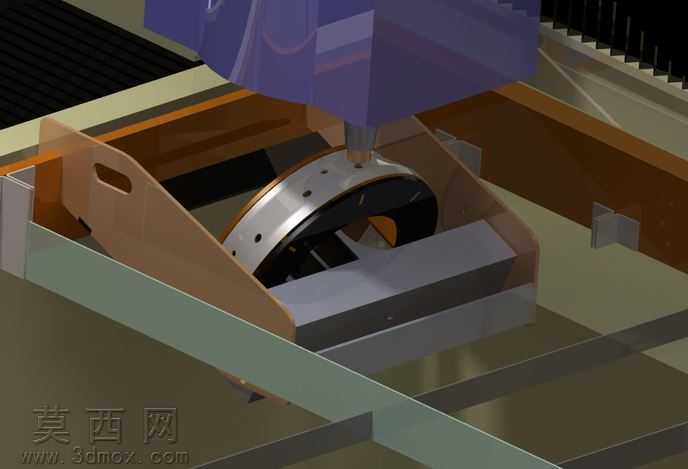

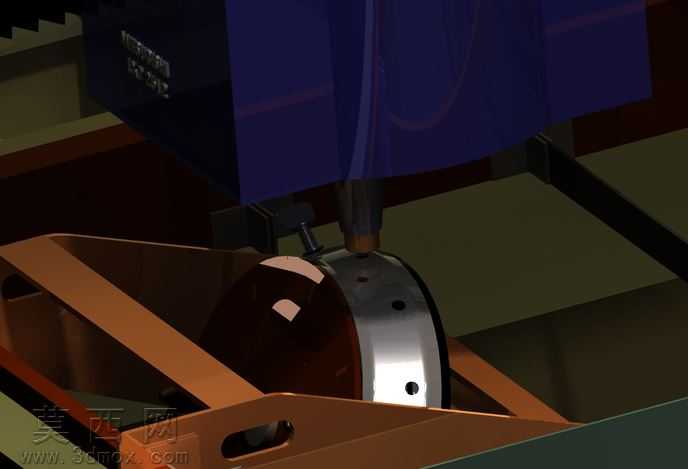

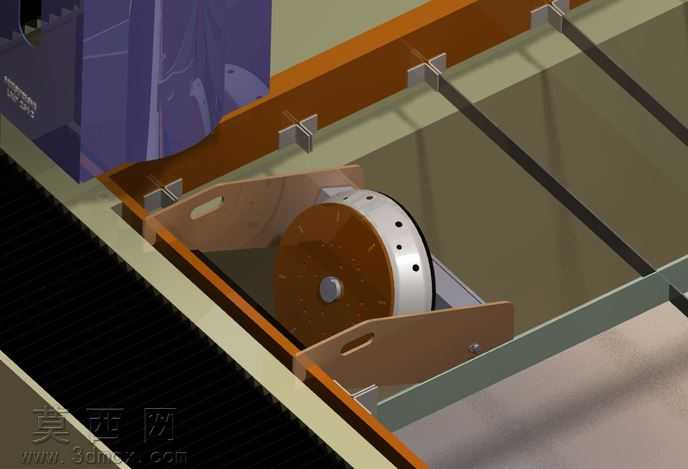

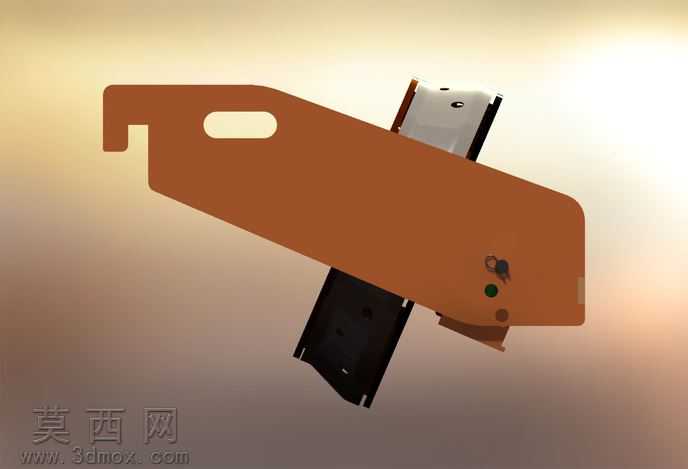

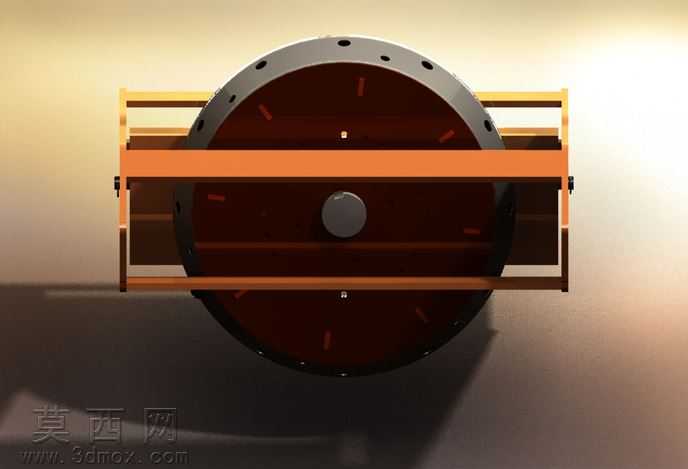

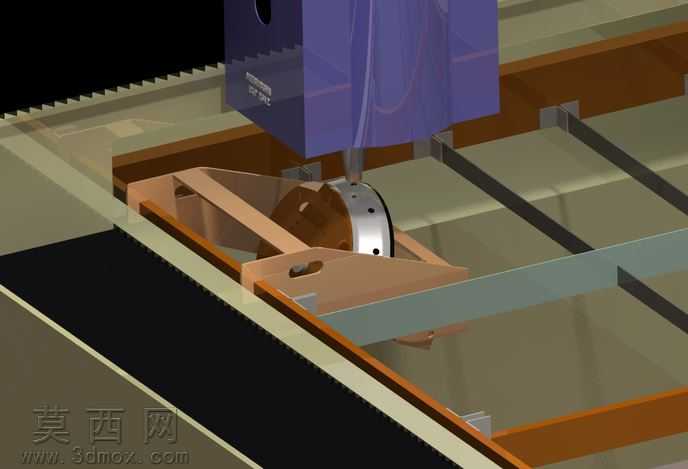

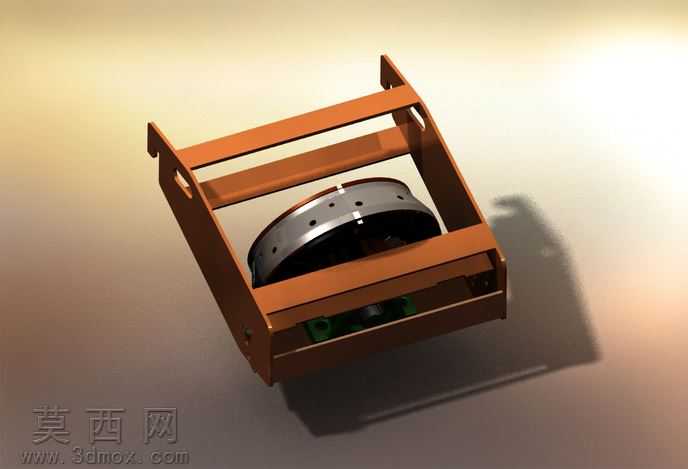

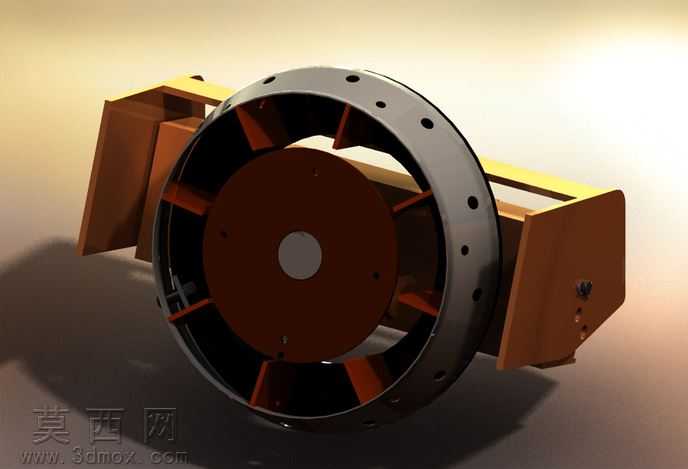

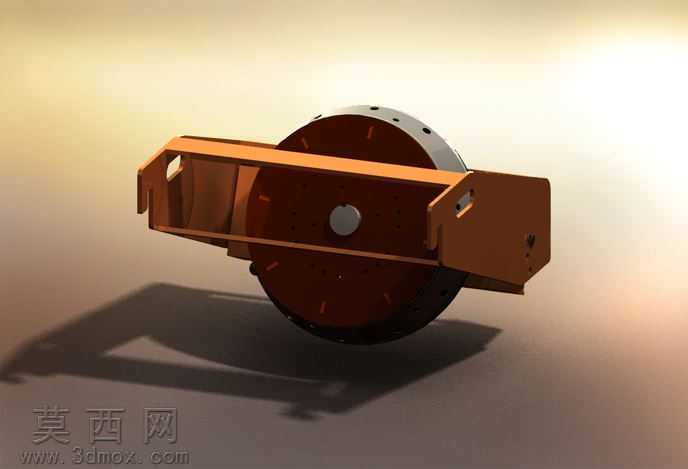

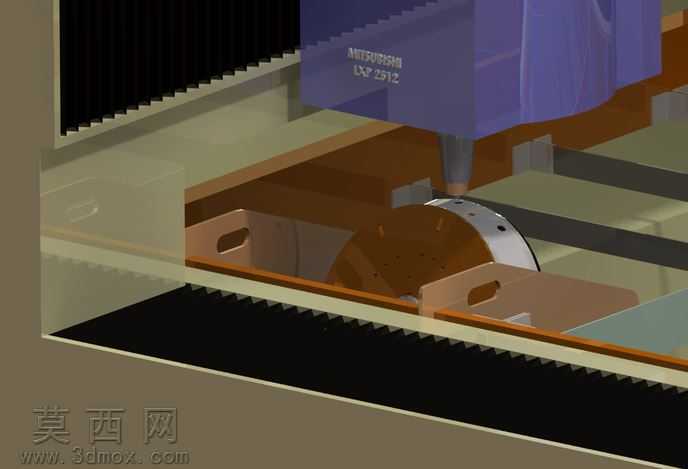

本套工装夹具为适配三平面激光切割加工场景设计，采用双指数定位结构，整体建模过程围绕激光切割作业的定位精度需求展开，在三维建模环境中完成各部件的参数化搭建，从基座承托结构到定位夹持组件逐一完成尺寸匹配与装配校验。建模阶段首先搭建夹具的主体承托框架，采用高强度型钢作为基座主体材质，渲染时赋予基座哑光金属磨砂材质，还原工业工装的厚重质感与耐磨属性；夹持定位组件采用镀铬合金材质设定，渲染时突出金属表面的高光反射效果，区分活动夹持部件与固定基座的材质差异，清晰呈现结构层级。结构设计上，夹具设置多组可调定位挡块，可适配圆柱类工件的多平面加工需求，双指数定位结构可实现旋转角度的精准调节，能够支持工件在多个垂直平面完成激光切割作业，当定位角度从23.31度调整至0度时，可直接形成垂直于圆柱段的旋转加工角度，无需二次装夹即可完成顶部、底部及侧部的多面切削加工，大幅减少装夹校准耗时。设计过程中充分考虑激光切割作业的工况需求，在夹持部位设置避让缺口，避免激光加工路径与夹具结构产生干涉，同时在夹具两侧设置排屑导流斜面，方便切割过程中产生的熔渣与废料及时排出，不会堆积在定位基准面上影响加工精度。各活动连接部位在建模时预留合理的装配间隙，保证夹持调节动作顺畅无卡滞，定位锁紧结构采用楔形压紧设计，锁紧后可抵消激光切割过程中产生的微幅振动，保证加工过程中工件位置稳定无偏移。整体装配完成后通过运动仿真校验各调节行程的合理性，确认所有加工姿态下夹具都能提供稳定的夹持力，同时不会遮挡激光加工的作业路径，完全适配三菱LaserXP2512等同类激光加工设备的作业参数，可直接用于实际生产中的工件装夹定位，有效提升多平面激光切割的加工效率与成品精度。
