带管夹式3x2x2M施工作业脚手架结构

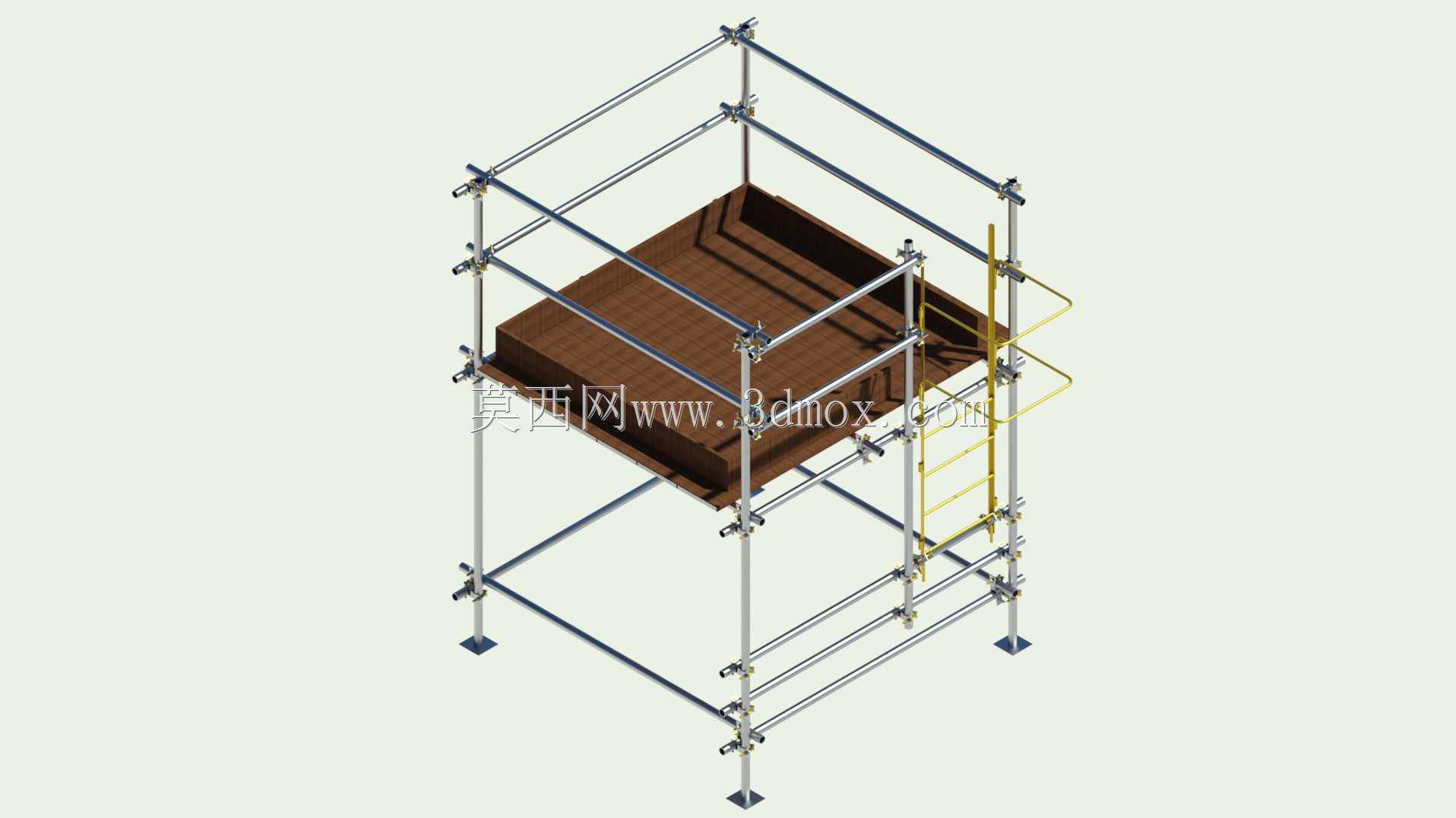

这款带管夹的脚手架结构，主要面向建筑施工、场馆装修、设备维保、外立面作业等多类登高施工场景，是现场作业中提供稳定高处操作平台的核心临时设施，能够适配多层作业面的施工需求，为作业人员提供安全可靠的站立与物料摆放空间。从实际用途来看，该架体可承担常规施工中的人员站立、工具与轻型建材临时堆放功能，配套的侧边爬梯可实现作业层与地面的顺畅通行，侧边防护栏结构能够有效规避高处坠落风险，底部可调支座可适配存在微小高差的施工地面，保证架体整体处于水平稳定状态，避免因地面不平引发的架体倾斜隐患。在功能特性设计上，这款脚手架采用标准圆管作为主承力杆件，通过专用管夹紧固件实现各杆件的刚性连接，无需焊接即可完成架体的快速拼装与拆卸，管夹的锁紧结构可保证杆件连接节点的抗剪、抗扭承载力，满足施工荷载下的结构强度要求；架体中部设置整块防滑作业踏板，踏板与架体杆件通过卡扣固定，避免作业过程中踏板移位，踏板四周设置挡边结构，防止放置在踏板上的工具、小零件滑落坠地伤及地面人员；架体侧边的爬梯与主架体刚性连接，爬梯踏步做防滑处理，供作业人员上下通行，爬梯外侧同步设置防护扶手，提升上下通行过程的安全性。设计思路上，这款架体遵循模块化快装的设计逻辑，所有杆件均采用统一规格的标准管材，管夹连接件具备通用互换性，可根据实际作业需求灵活调整架体的搭设尺寸，也可多组架体拼接拓展作业面范围；结构受力层面采用框架式传力路径，作业层荷载通过踏板传递给水平横杆，再通过管夹节点传递给竖向立杆，最终通过底部支座传递到地面，整体受力路径清晰，各杆件受力均匀，避免局部应力集中引发的结构失效。外形尺寸与安装边界方面，该架体搭设完成后整体外形尺寸为3m×2m×2m，作业层高度适配常规2米左右的登高作业需求，安装时仅需平整坚实的地面作为支撑基础，无需额外预埋固定构件，单组架体安装占用地面范围约3.2m×2.2m即可满足搭设与操作空间需求，安装过程无需大型起重设备，2-3名作业人员即可快速完成整组架体的拼装、调平与验收，架体拆卸后所有杆件与连接件均可分类收纳，方便转运至不同作业场地重复周转使用，能够有效降低施工临时设施的投入成本。
