单支撑侧装式特斯拉涡轮动力装置

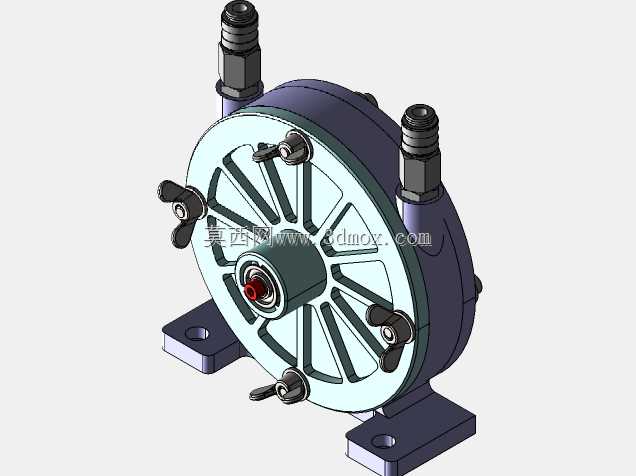

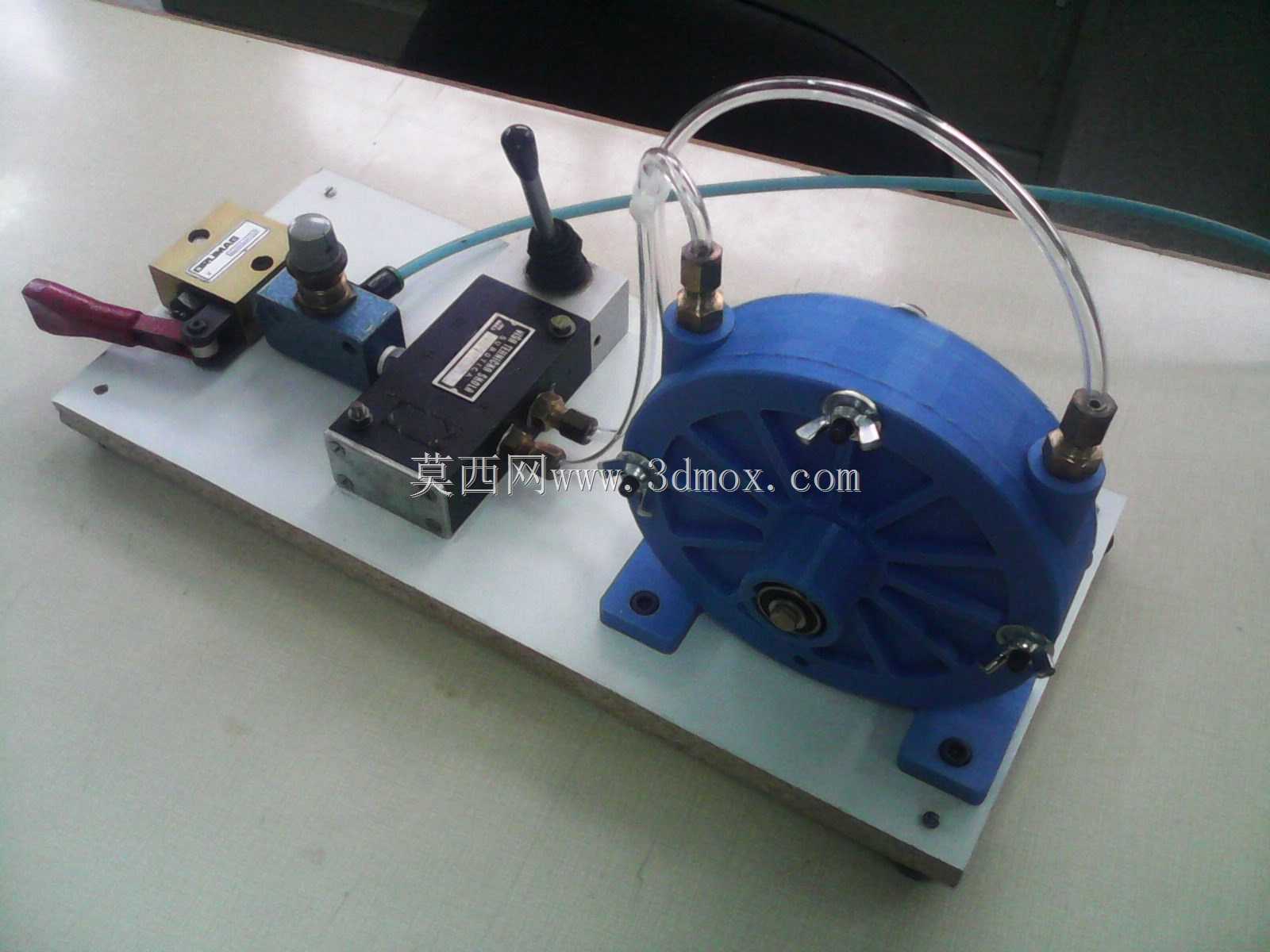

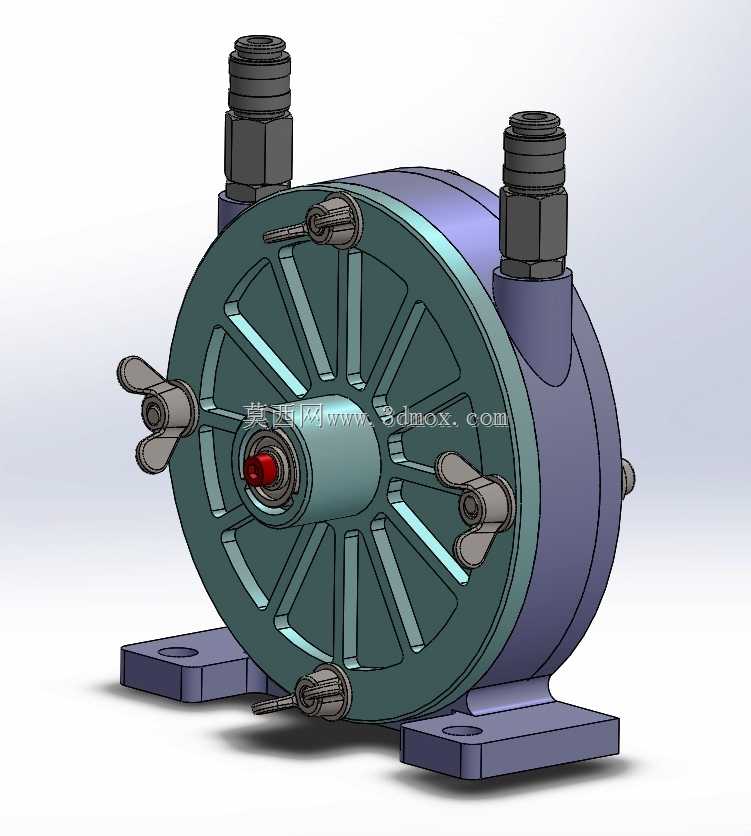

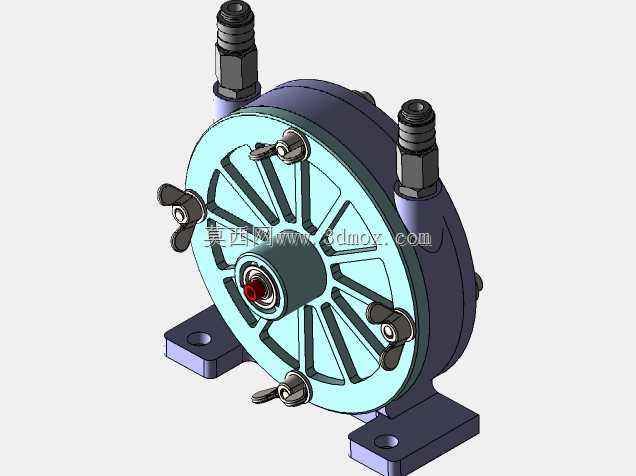

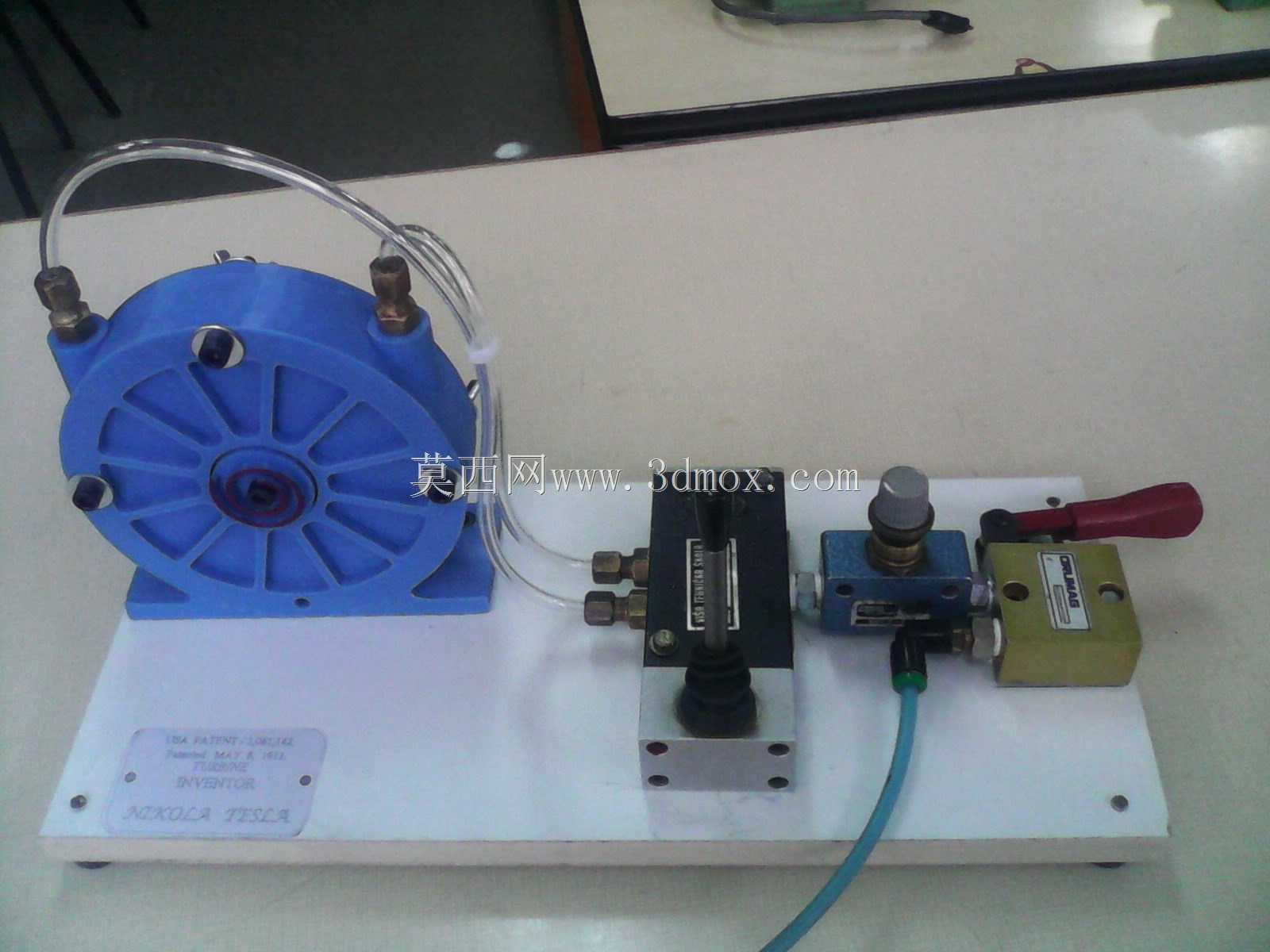

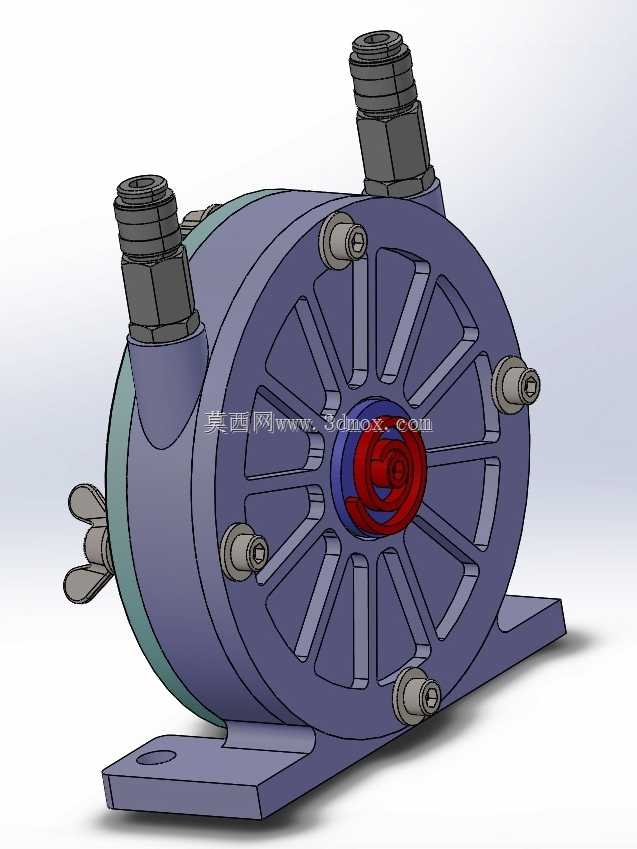

这款单支撑结构的特斯拉汽轮机，主要面向小功率流体动力转换场景，可适配低压蒸汽、压缩空气、余热工质等多种流体介质，在小型分布式能源回收、实验教学动力演示、便携气动动力供给、小型设备辅助动力输出等场景中具备独特应用优势，相较于传统叶片式汽轮机，它依靠流体边界层粘性效应传递动能，不存在叶片冲蚀、高速下叶片结构失效的问题，对含微小杂质的工质耐受度更强，长期运行维护成本更低。从实际用途来看，它既可以作为小型余热回收系统的动力转换单元，将工业流程中放空的低压蒸汽、带压废水余压转化为旋转机械能，驱动小型发电机、水泵或风机负载，也可作为教学实验装置直观展示边界层动力原理，还能搭配压缩空气气源作为小型气动工具的动力源，适配对动力装置体积、抗杂质能力有要求的特殊工况。在功能特性上，该装置采用单轴承悬臂支撑的轮盘布局，将轴承组件全部布置在轮盘的一侧，另一侧完全预留为工质进出的流道空间，大幅简化了壳体的密封结构，减少了动密封点的数量，有效降低了工质泄漏的概率；轮盘组采用多片平行薄圆盘同轴堆叠的结构，圆盘之间预留均匀的微小流道间隙，工质从壳体切向布置的两个接口进入轮盘腔室后，会在粘性力作用下带动圆盘组旋转，最终从中心的排气口排出，这种结构没有复杂的曲面叶片，加工难度远低于传统汽轮机，动平衡调校也更简便。设计思路上，这款装置优先考虑了装配便捷性与维护性，壳体采用分体式对合结构，沿轮盘轴向拆分，通过周向均匀布置的螺栓实现紧固密封，无需复杂的工装即可完成拆装；底部带有一体化铸造的安装支座，支座上预留两个安装定位孔，可直接通过螺栓固定在安装基座上，不需要额外设计转接支架。外形与安装边界方面，装置整体呈圆柱轮盘加侧置支座的形态，主体轮盘部分直径控制在适配小功率场景的尺寸区间，轴向总长度因单轴承布局得到有效压缩，两个工质接口采用外螺纹快接结构，沿壳体切向对称布置，接口中心高度与轮盘中心保持一致，外接管路时不会产生额外的偏载力矩；安装支座的底面为精加工平面，能与安装基面完全贴合，两个安装孔的孔距经过匹配设计，可适配常见的小型设备安装型材尺寸，安装后整体重心落在支座支撑范围内，高速运行时不会产生额外的振动偏移，轮盘中心的动力输出轴从轴承侧伸出，轴端采用标准轴径设计，可直接通过联轴器连接负载，不需要额外定制转接轴件。
