五轴铣削加工六杆笔杆金属结构件

这款金属结构件是面向高端文创文具领域开发的多功能笔杆承载部件，核心应用场景为高端定制书写工具、桌面文创收藏摆件的核心承载结构，可同时容纳六支书写笔芯，兼顾实用书写功能与机械美学展示属性，适配追求工业质感的文创产品、机械爱好者收藏周边的开发需求。

产品在功能设计上突破传统单杆笔的结构局限，采用类转轮式的六工位排布结构，每个独立腔室可单独容纳一支标准规格的中性笔芯或圆珠笔芯，用户可根据使用需求切换不同书写颜色或笔尖类型，无需携带多支独立书写笔，大幅提升便携性与使用趣味性。结构整体采用一体化金属加工成型，无拼接焊缝与额外装配缝隙，结构强度远高于常规塑料笔杆，抗摔抗形变能力优异，日常使用中不易出现开裂、掉漆、结构松动等问题，表面经阳极氧化处理后形成致密氧化层，耐磨防刮且具备细腻的金属哑光质感，长期握持使用不易残留指纹与汗渍。

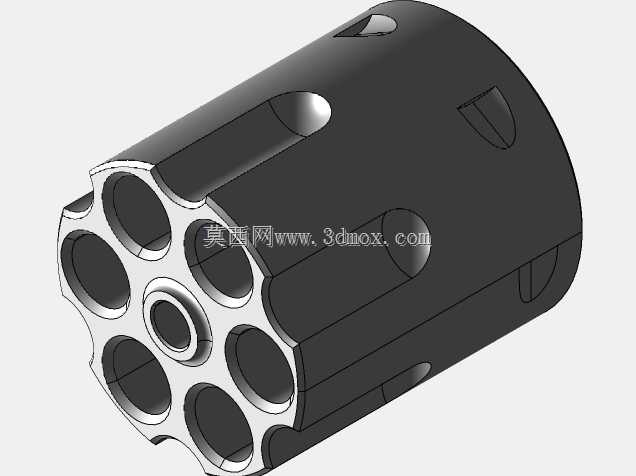

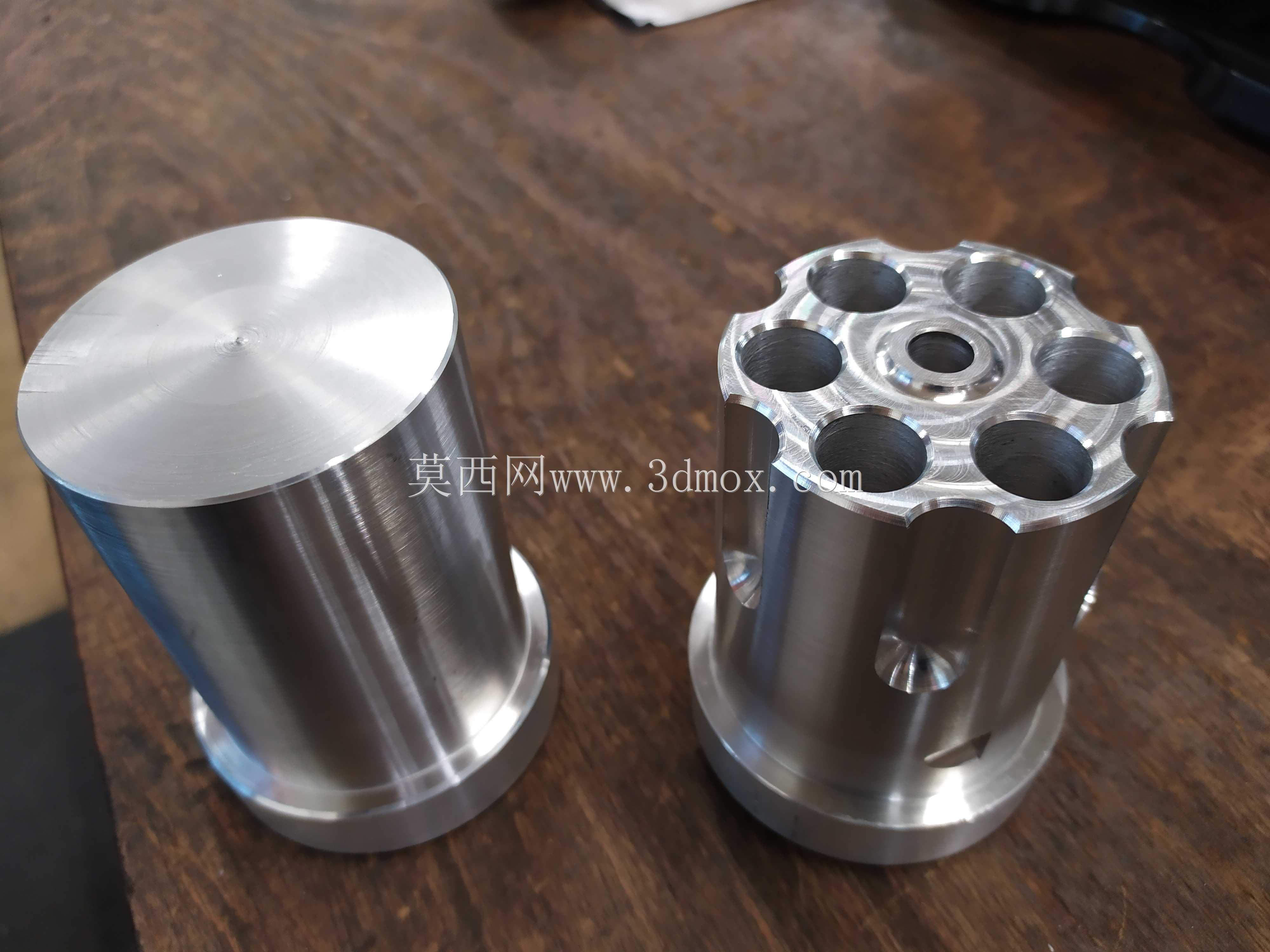

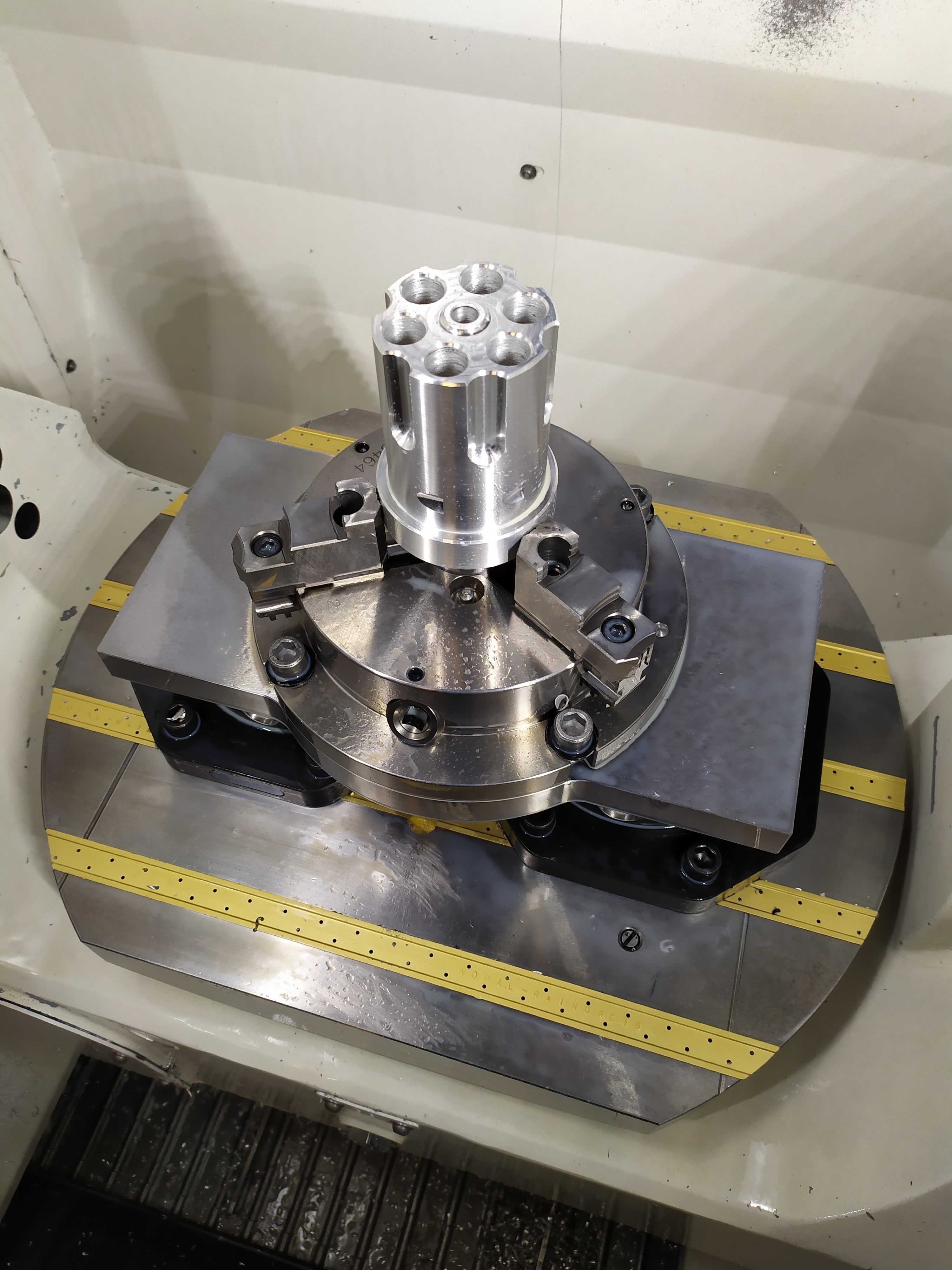

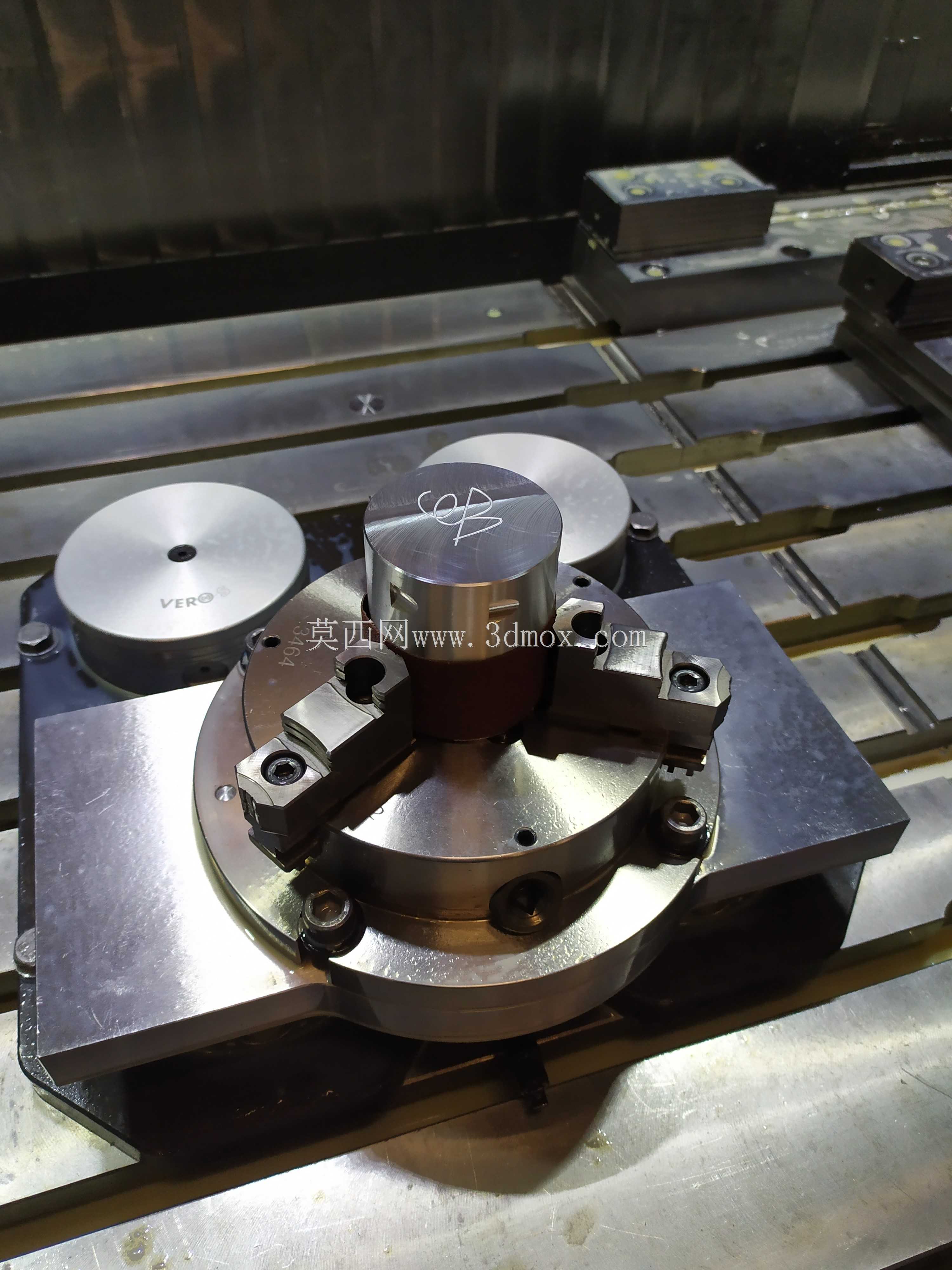

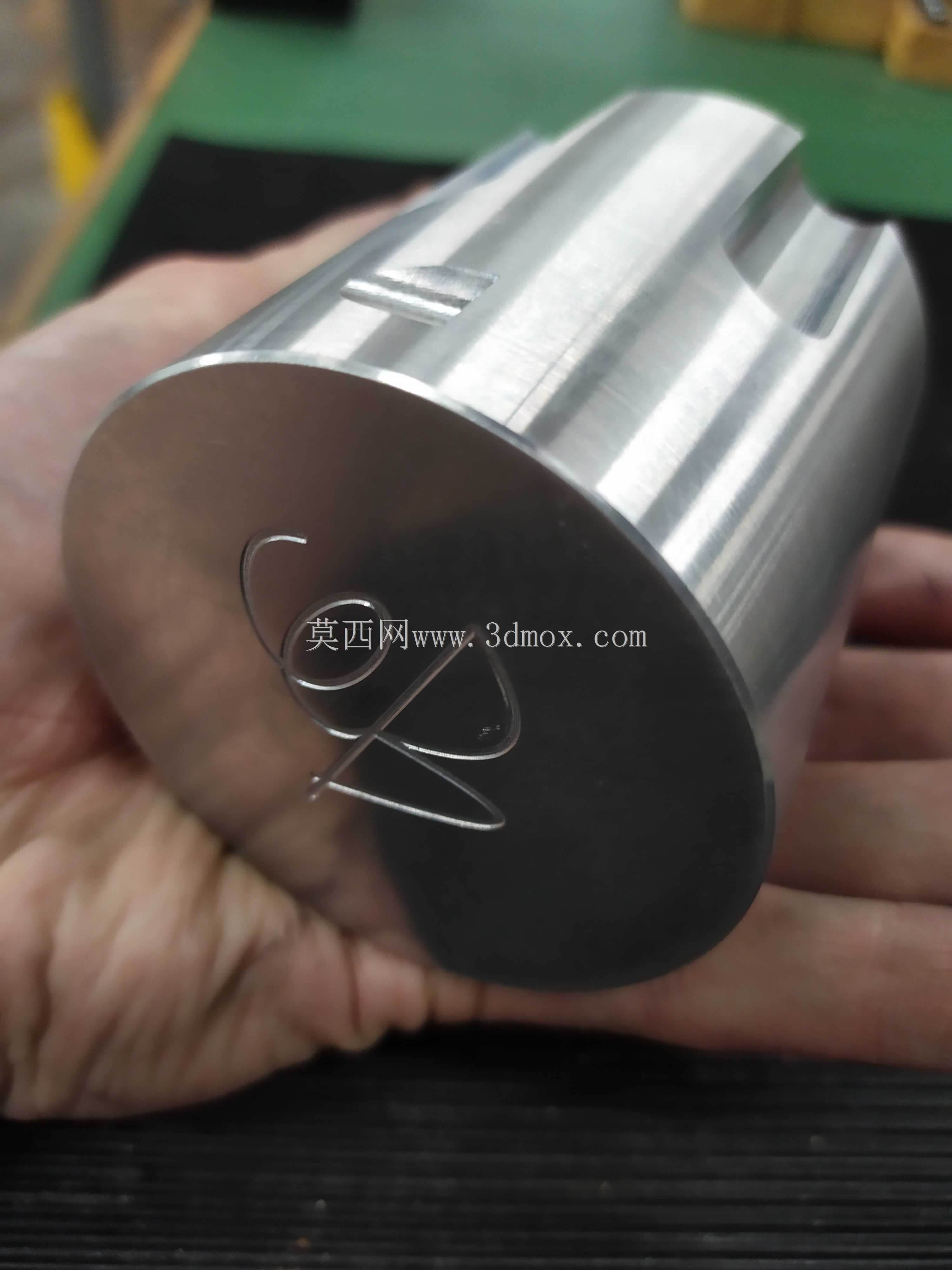

设计阶段充分考量多工序加工的工艺可行性，整体外形为带圆弧过渡的短圆柱结构，最大外圆直径68mm，轴向总长度80mm，所有安装边界均控制在五轴铣削设备的常规加工行程范围内，无需特殊定制工装即可完成全工序加工。加工流程拆分适配不同设备的加工优势，基础外圆与端面的粗加工在普通车床上完成，快速去除大部分毛坯余量，保证基础尺寸的同轴度与端面平整度；上表面的六组笔芯安装腔、侧部的凹槽结构、定位孔系、边缘倒角以及侧部半槽等复杂特征，在五轴铣削中心上通过一次装夹完成全部加工，有效避免多次装夹带来的定位误差，保证各个腔室的位置度与尺寸精度；下表面的标识刻印工序则安排在三轴铣削设备上完成，通过垂直卡盘装夹即可实现精准刻印，无需占用高价值五轴设备产能，合理平衡加工精度与生产成本。

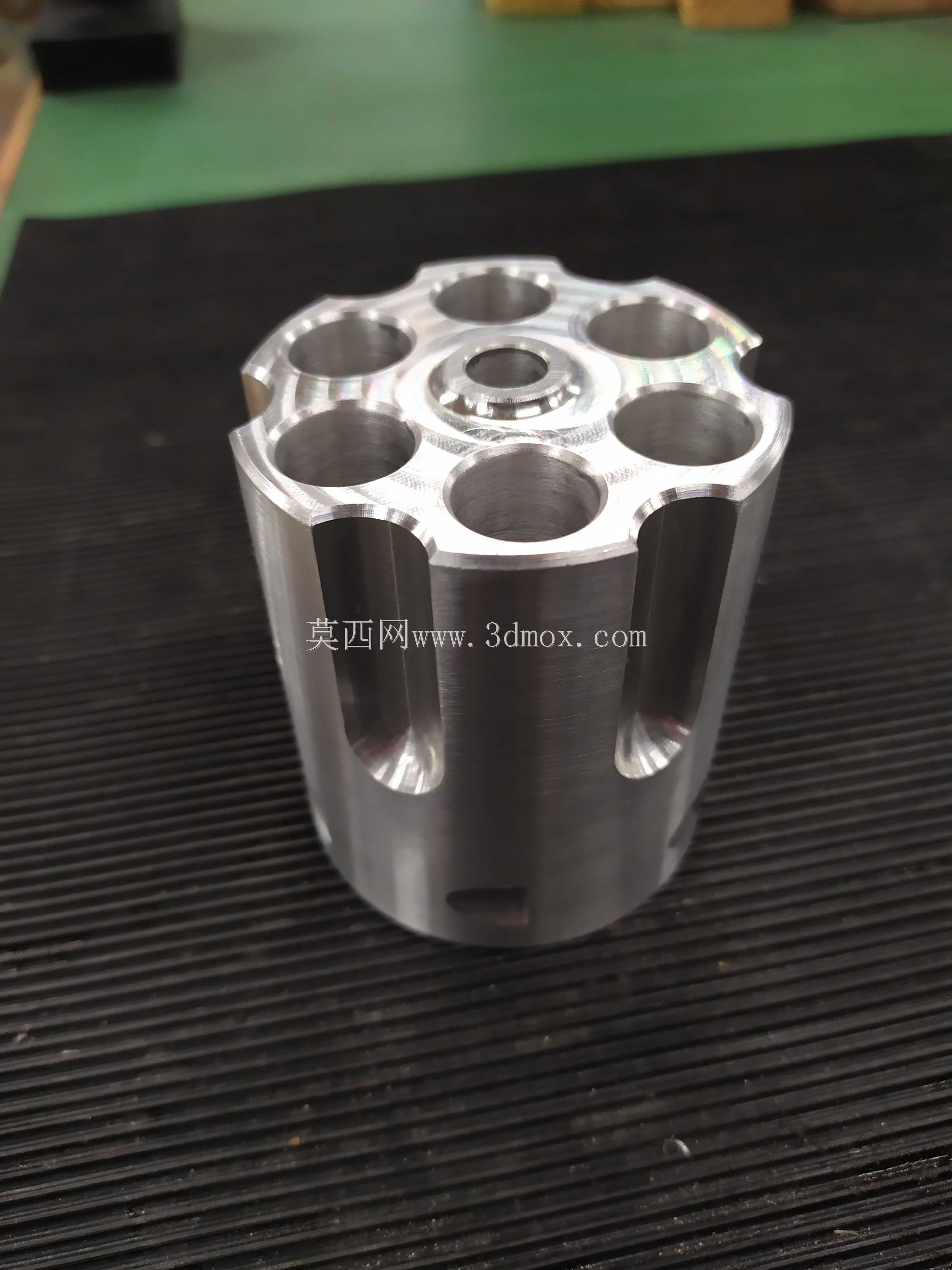

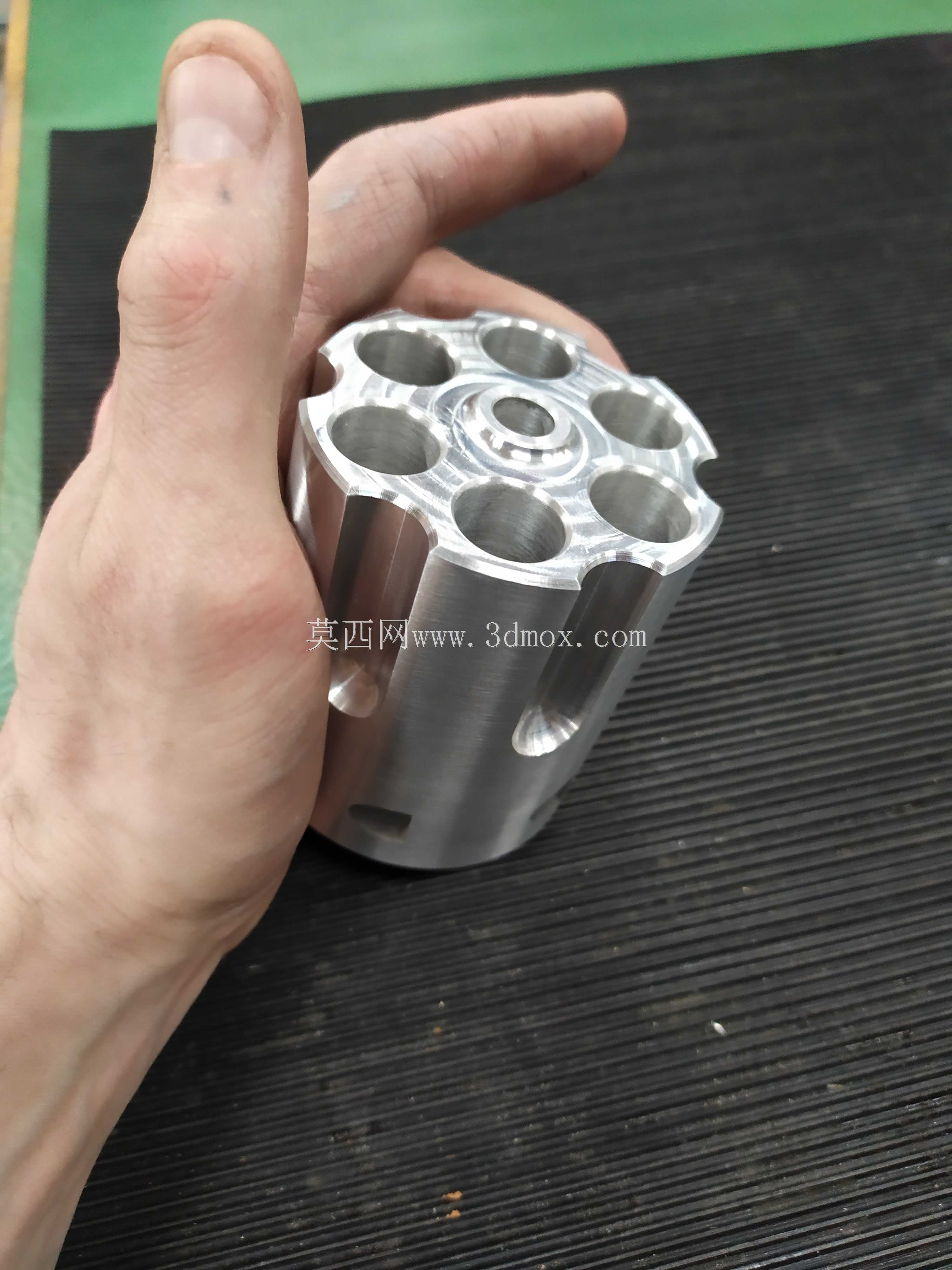

结构细节上，每个笔芯腔室的内径尺寸严格匹配通用笔芯的安装公差，腔室底部设置有限位台阶，保证笔芯安装后轴向位置统一，书写时笔尖伸出长度一致；侧部的凹槽结构既作为旋转切换工位的防滑握持位，也可搭配弹性定位销实现工位切换时的清脆卡位反馈，提升操作手感；所有外露棱边均做了R0.5-R1mm的圆角倒角处理，握持时无尖锐棱角刮手的问题，兼顾使用安全性与触感舒适度。整体结构在满足六支笔芯安装容纳的核心功能前提下，通过均匀的壁厚设计控制整体重量，单部件重量控制在100g左右，搭配笔芯后整体配重均衡，长时间握持书写不易产生疲累感，同时金属材质的厚重质感也能提升产品的高端质感，适配高端文创礼品、机械主题周边的产品定位。
