立式小型砂带打磨设备结构设计

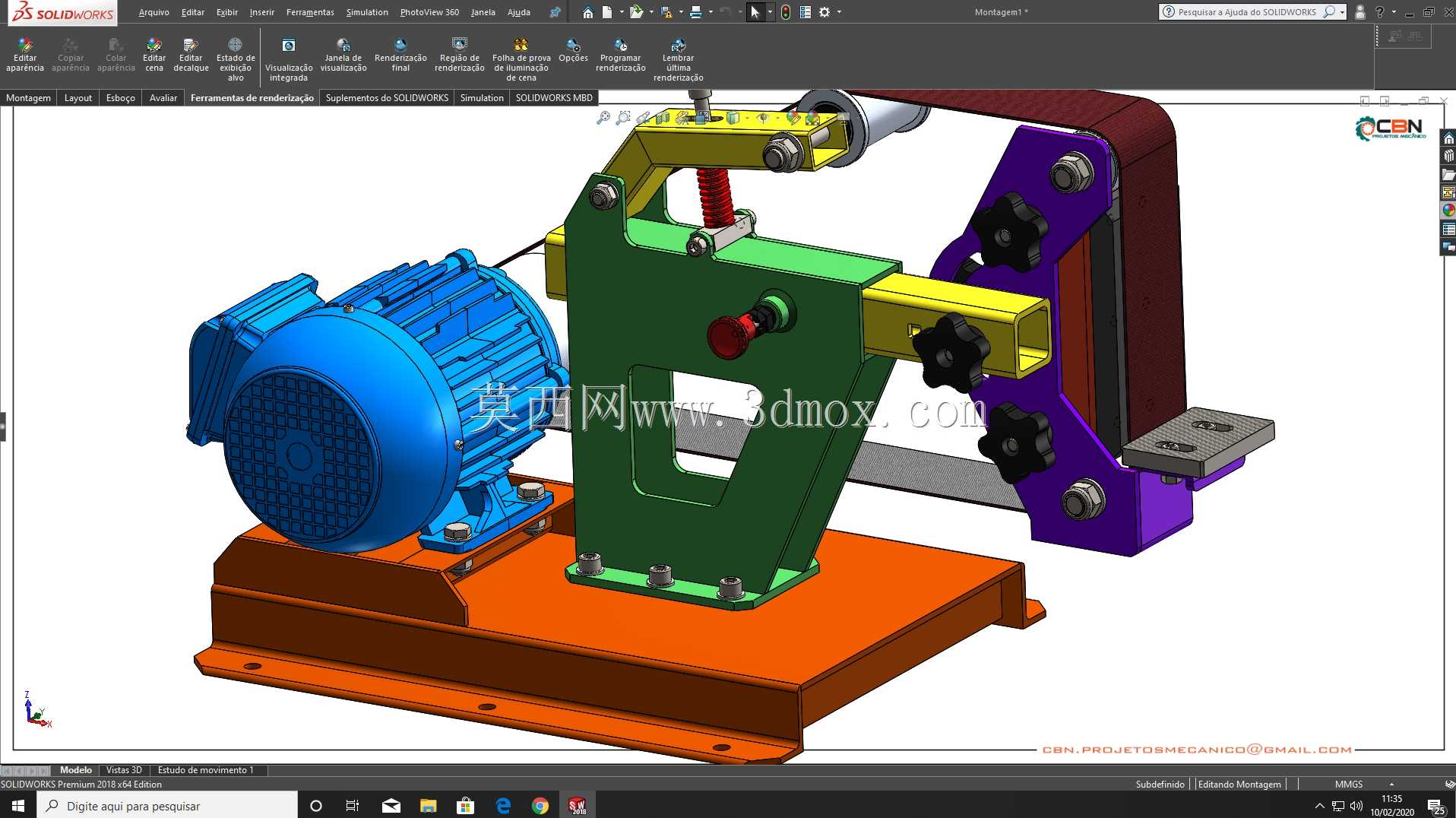

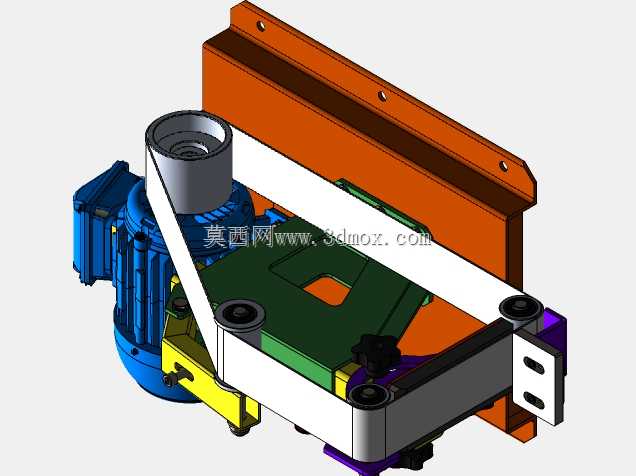

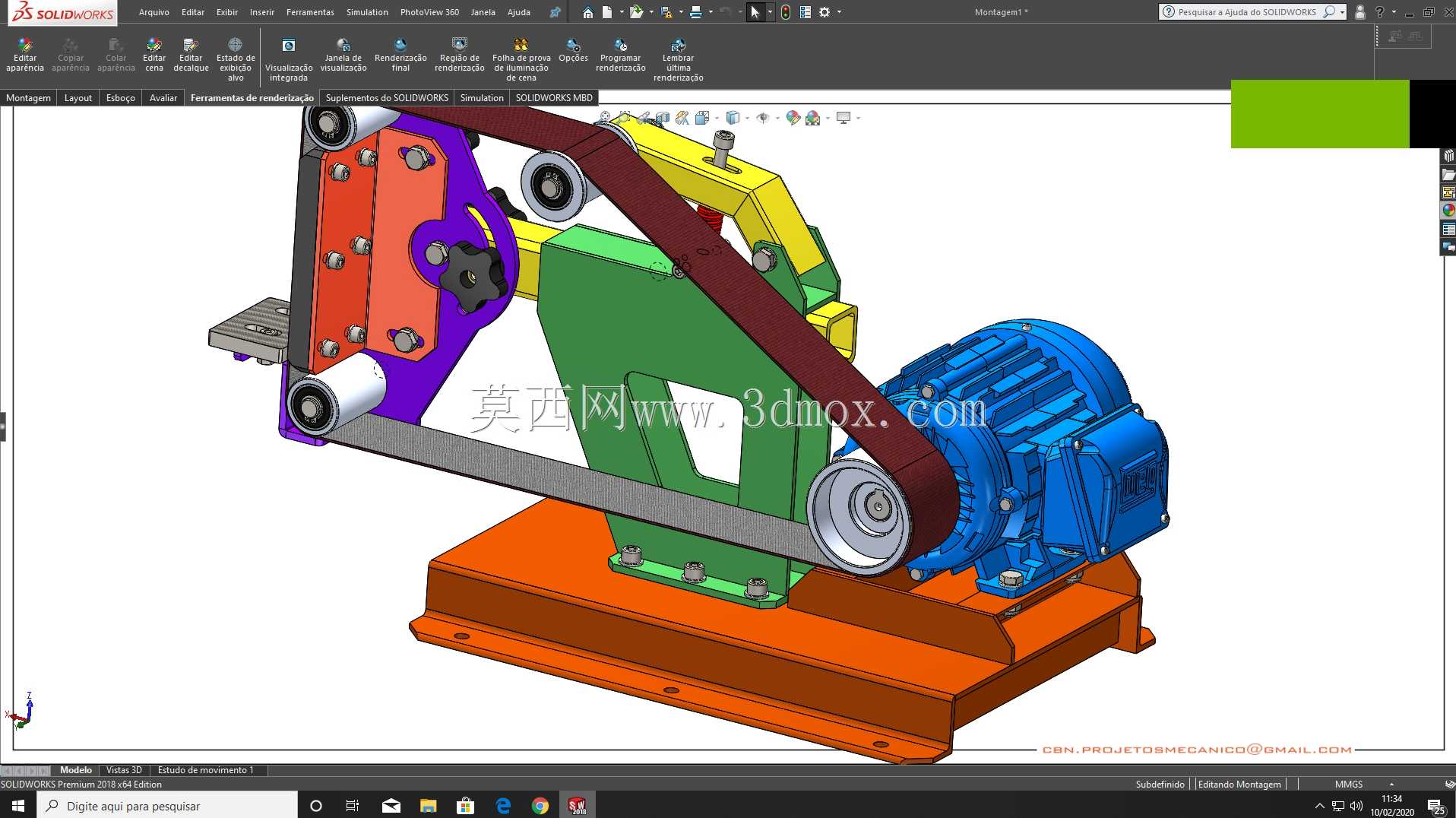

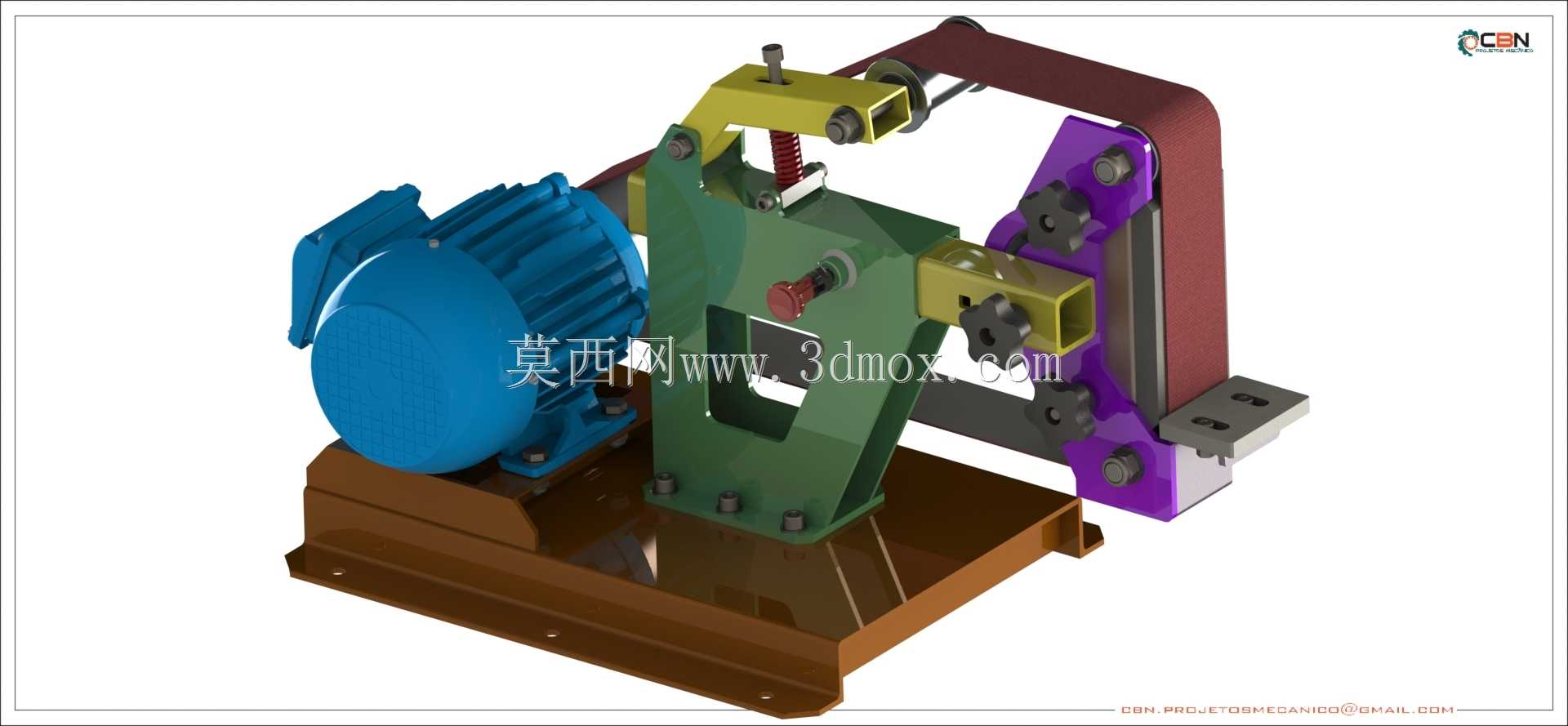

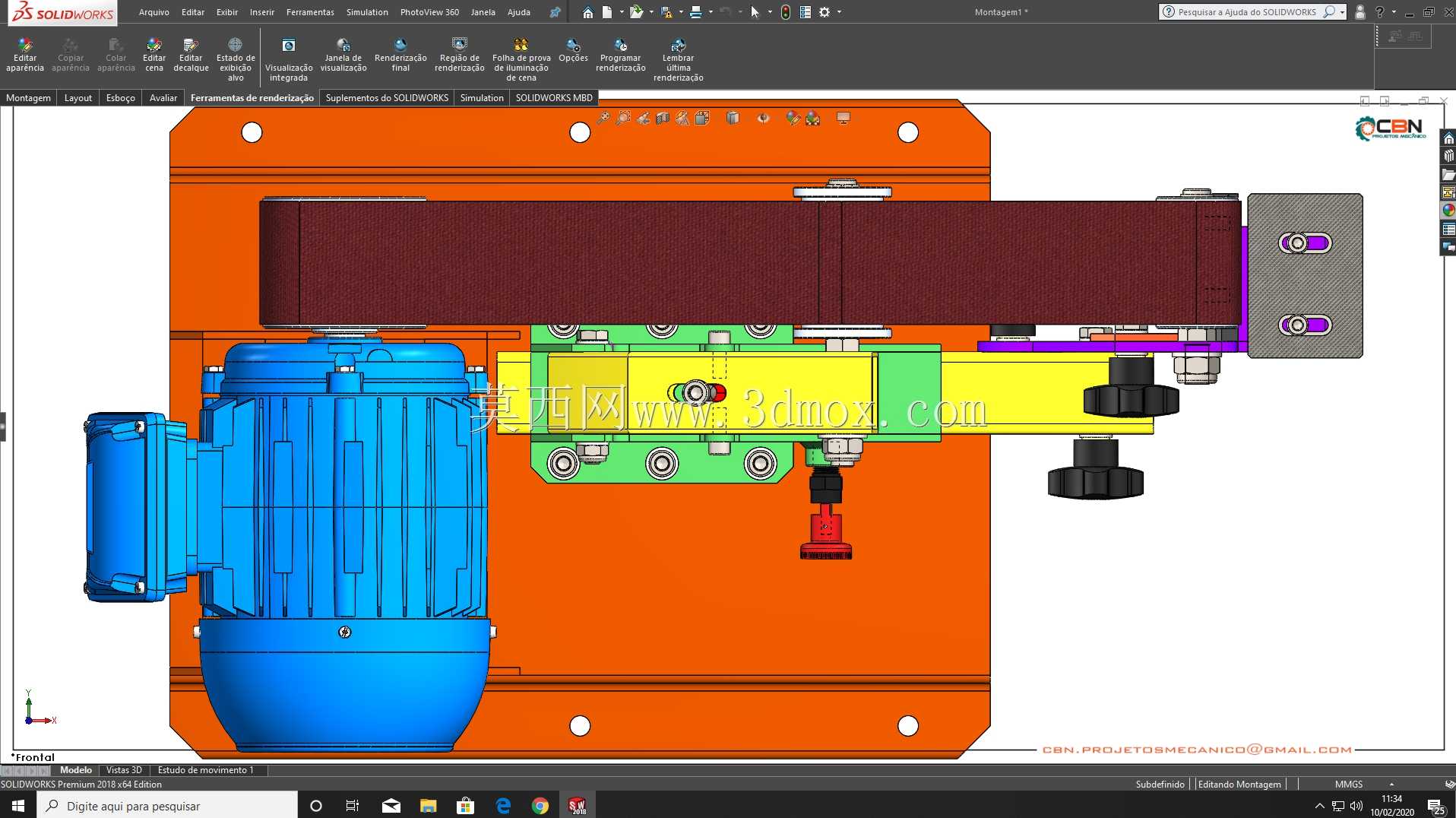

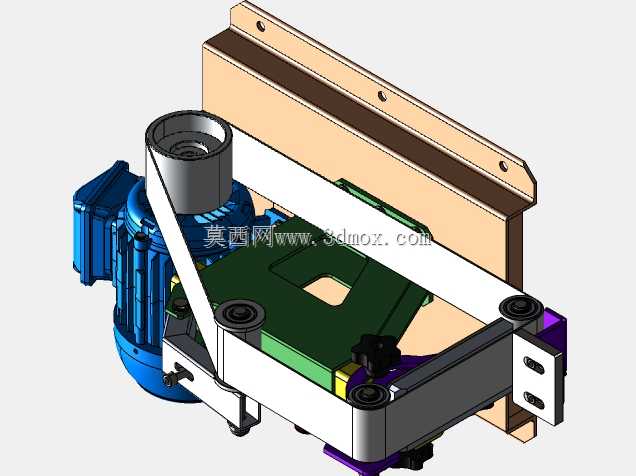

该设备属于小型台式砂带磨削加工装备，主要面向五金加工、小型零部件修配、工具打磨类作业场景，可适配小型机加工车间、五金维修工位、个人工坊等多种作业环境，能够完成金属工件去毛刺、焊缝打磨、平面磨削、异形面修型、刃口开锋等多类加工作业，相比大型砂带设备占地更小，部署灵活，可直接放置于常规工作台面完成安装固定，无需额外做大型地基预埋处理。设备整体采用立式布局结构，底部设置一体化厚重铸铁安装基座，基座预留多组标准安装孔位，可通过螺栓与工作台面刚性连接，作业过程中可有效抵消砂带高速运转产生的振动，避免整机移位或共振影响加工精度。动力端采用卧式安装的异步驱动电机，电机输出轴直接连接主动砂带轮，省去中间传动环节的动力损耗，保障动力输出的直接性与稳定性。张紧与调节机构集成在主机架上，通过弹簧预紧结构实现砂带的自动张紧补偿，可抵消砂带长时间运转磨损产生的松弛量，无需频繁手动调整张紧度；机架上设置多组可调式靠模定位组件，可根据待加工工件的形状、磨削角度需求调整靠模位置，适配平面、斜面、圆弧面等不同轮廓工件的磨削定位需求，同时设置可调节的工件托台，托台可沿导向结构调整前后位置与倾斜角度，操作人员可根据作业习惯调整操作空间，降低长时间作业的疲劳感。接触轮组采用多材质适配设计，可根据加工需求更换不同硬度的接触轮，粗磨作业可选用硬质钢质接触轮保障磨削去除效率，精磨抛光作业可更换橡胶软质接触轮保障加工表面的光洁度。设备的砂带环绕路径经过多组导向轮约束，运行过程中砂带轨迹稳定，不会出现跑偏、窜动问题，侧边设置的调节旋钮可快速调整砂带轴向位置，更换砂带时只需松开张紧结构即可快速完成砂带拆装，无需复杂的工具辅助。整机的安装边界紧凑，整体占地尺寸适配常规工作台的摆放要求，动力线缆可直接接入常规工业用电回路即可启动运行，无需额外配置专用供电设施，设备的所有运动部件均做安全防护设计，砂带非工作区域设置防护挡板，避免作业过程中碎屑飞溅、砂带断裂伤人的风险，同时预留了除尘接口，可外接小型工业除尘设备，将磨削产生的金属碎屑、磨料粉尘及时抽排，改善作业区域的环境质量。
