粉碎机配套轴承座支撑结构三维设计

项目分类:破碎机 发布时间:2024-12-15 ID:852130
  • 粉碎机配套轴承座支撑结构三维设计
  • 粉碎机配套轴承座支撑结构三维设计
  • 粉碎机配套轴承座支撑结构三维设计
  • 粉碎机配套轴承座支撑结构三维设计
  • 粉碎机配套轴承座支撑结构三维设计
  • 粉碎机配套轴承座支撑结构三维设计

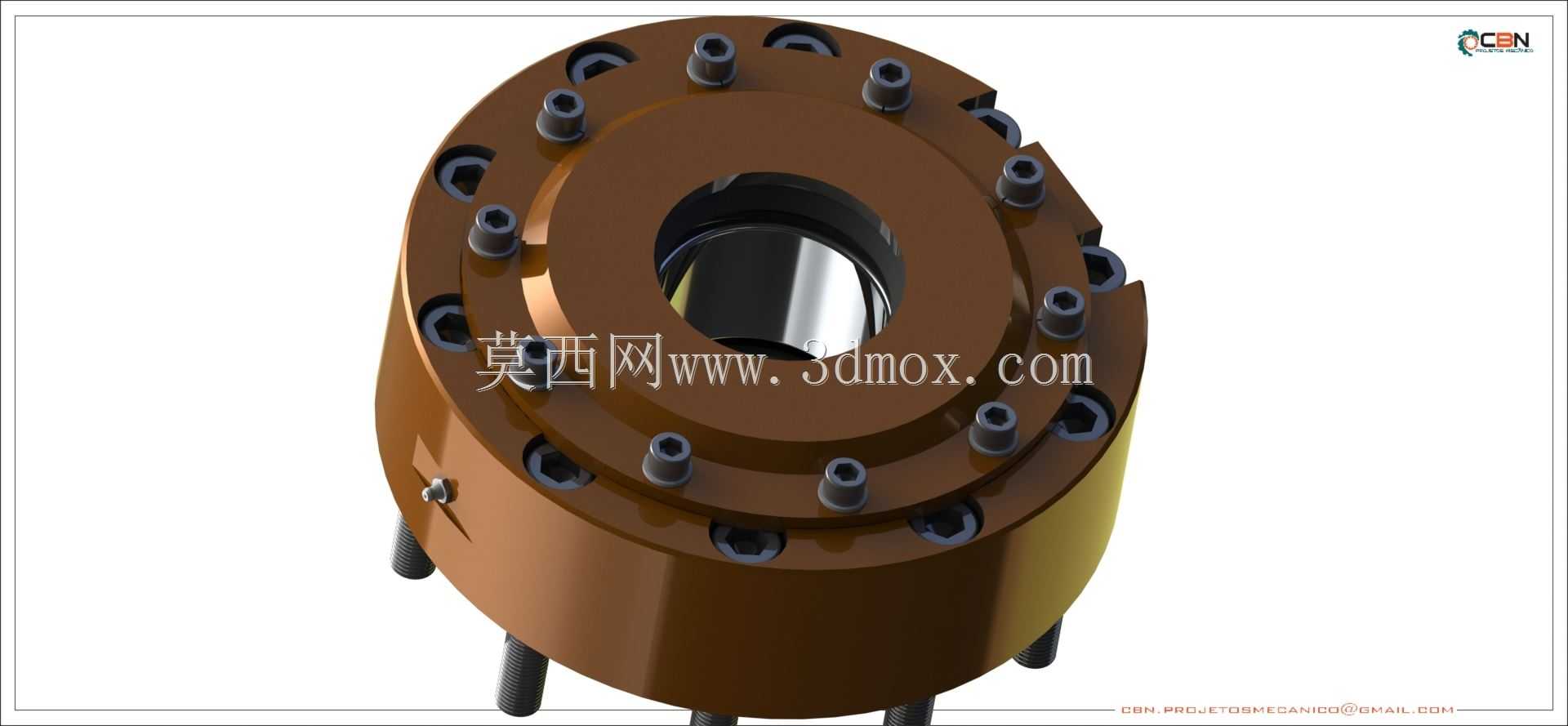

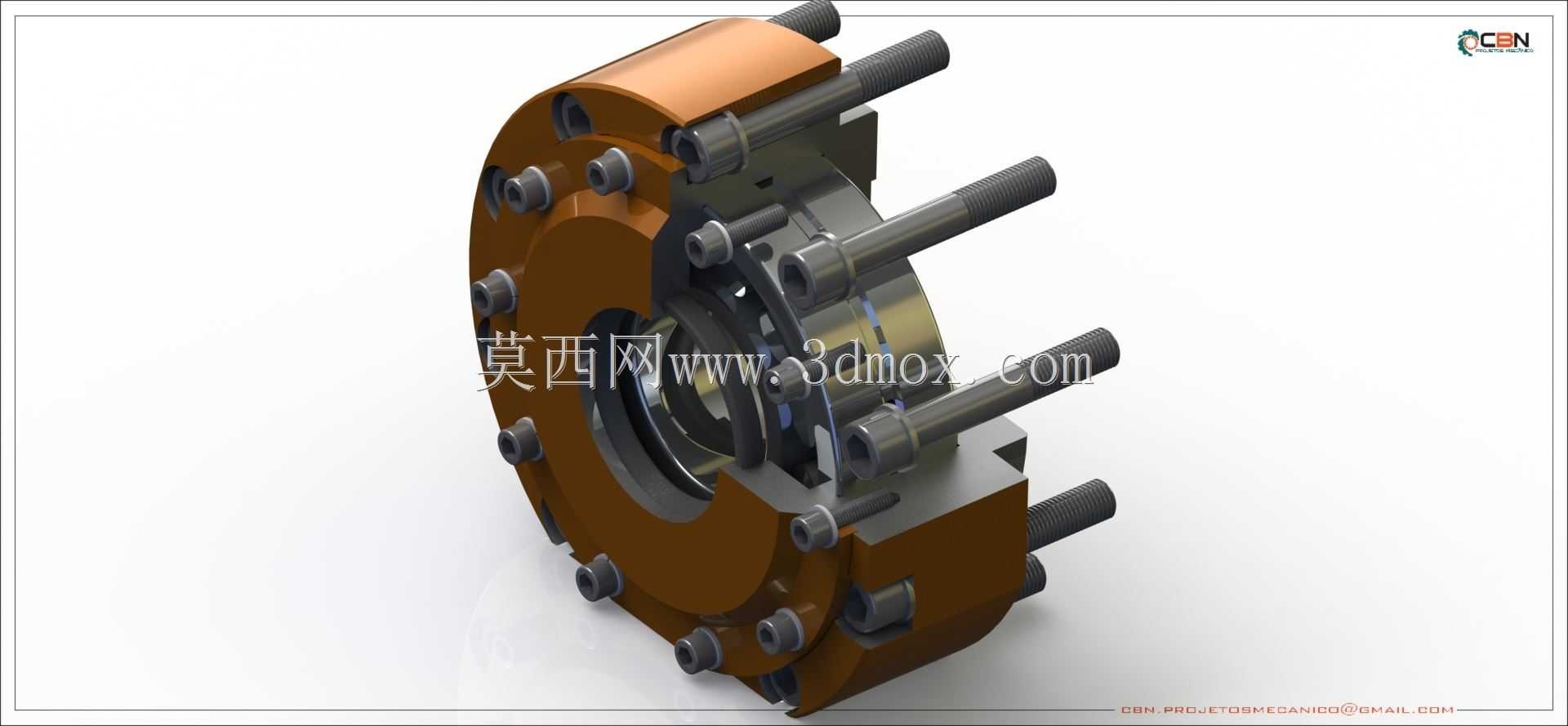

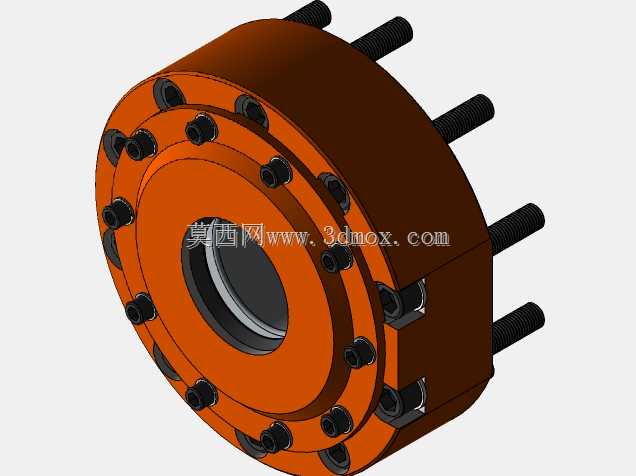

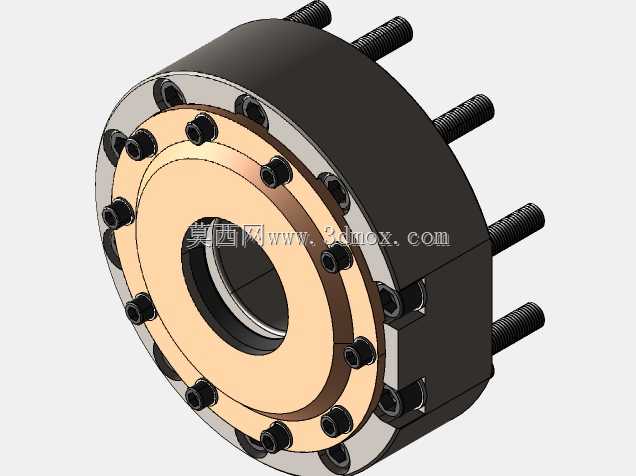

  在矿山、建材、固废回收等散料处理场景中,破碎工序是整条产线的核心首段环节,转子作为粉碎机的核心做功部件,其支撑结构的可靠性直接决定整台设备的连续运行时长,本次呈现的支撑结构正是为SKF-22320E调心滚子轴承配套的粉碎机轴承座组件,适配中等规格锤式或反击式粉碎机的转子端支撑需求。从实际工况出发,粉碎机运行过程中会承受持续的冲击载荷,入料粒度不均时还会产生瞬时偏载,这就要求轴承座不仅要具备足够的结构刚度,还要能适配调心滚子轴承的自调心特性,抵消转子加工、安装过程中产生的同轴度误差,避免轴承出现偏磨抱死的故障。

  从设计思路来看,该轴承座采用剖分式结构基础逻辑,轴承安装腔的尺寸严格匹配22320E轴承的外圈轮廓,腔体两侧预留了密封件安装槽位,可适配迷宫密封或橡胶油封,阻挡破碎过程中产生的粉尘、细颗粒进入轴承滚道,延长润滑脂的使用寿命。轴承座的底座部分设置了对称分布的安装螺栓孔,安装面经过铣削加工保证平面度,安装时可通过调整垫片组调整轴承座的中心高度,保证两端轴承座的同轴度控制在0.1mm/m以内,避免转子运行时产生附加弯矩。轴承座的上盖部分设置了注油孔通道,可直通轴承滚道区域,方便设备运行过程中在线补充润滑脂,无需拆解端盖即可完成日常维护,注油孔位置特意避开了转子旋转的干涉区域,同时加装了防尘盖防止碎料堵塞油道。

  从安装边界来看,该轴承座的中心高适配直径800-1200mm规格的粉碎机转子,底座安装孔的跨距经过载荷校核,可承受转子带料运行时最大120kN的径向冲击载荷,轴承座的轴向定位台阶尺寸与轴承外圈的定位槽匹配,可限制转子运行时的轴向窜动量在0.2-0.5mm区间内,避免转子锤片与机壳衬板发生摩擦碰撞。在实际产线应用中,这类轴承座通常成对安装在粉碎机转子的两端,一端作为固定端承受径向与轴向载荷,另一端作为浮动端允许转子在温度升高产生热伸长时自由轴向移动,避免轴承承受额外的热应力。结构设计时特意在轴承座的加强筋位置做了圆弧过渡,避免应力集中,在长期受冲击载荷的工况下减少焊缝开裂、座体断裂的风险,轴承腔的内壁粗糙度控制在Ra3.2以下,保证轴承外圈安装时的贴合度,避免出现点接触导致的局部应力过大。针对破碎车间粉尘大、环境恶劣的特点,轴承座的外表面做了抛丸除锈后喷涂耐磨防锈漆的处理,外露的加工面涂抹防锈脂做临时防护,安装时可直接清理后装配,无需二次加工。

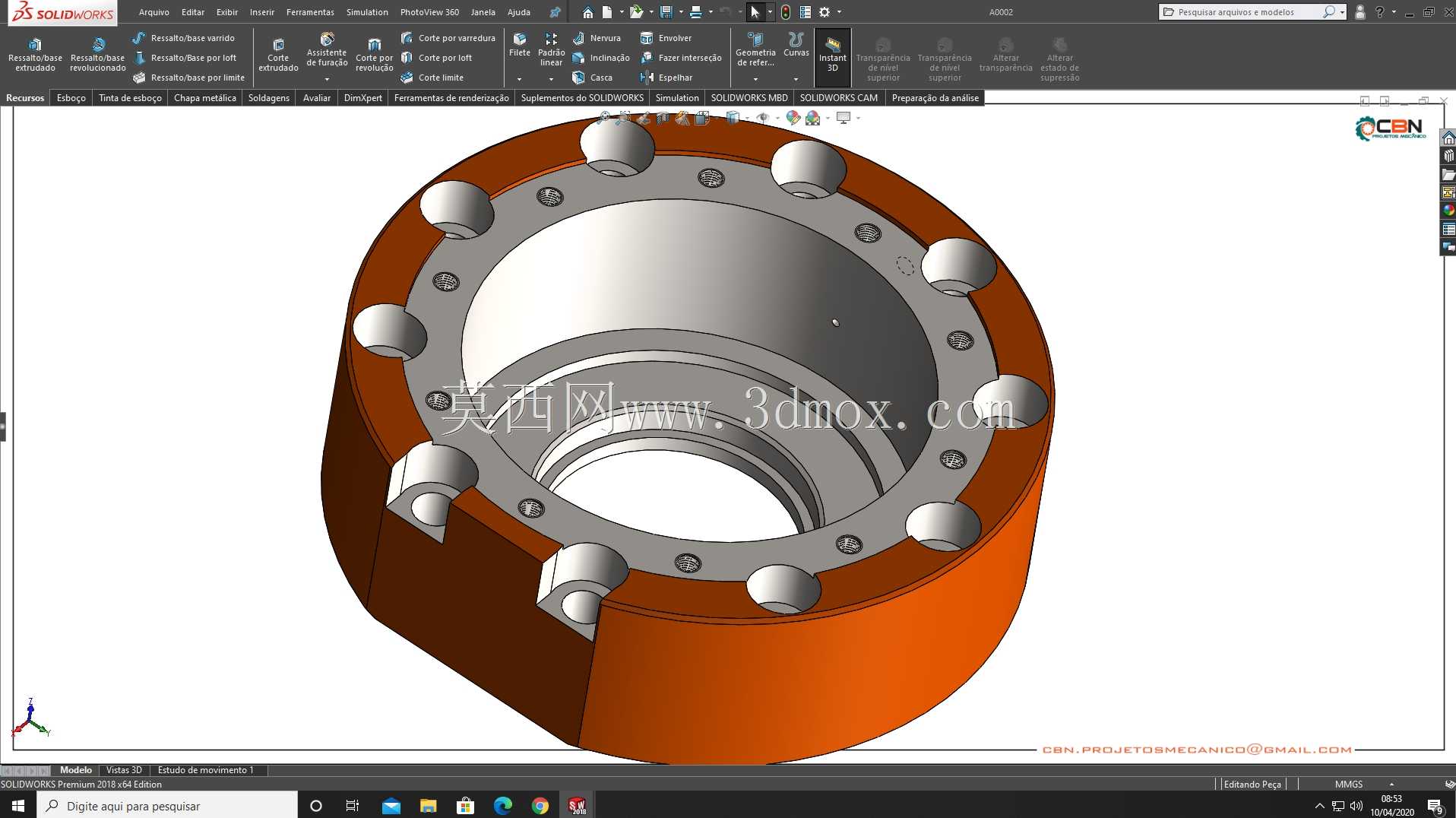

  在三维建模过程中,所有配合尺寸都严格按照SKF轴承的安装尺寸公差设定,安装孔的位置度、轴承腔的圆柱度都设置了符合机械设计手册要求的形位公差,建模时还原了所有的倒角、退刀槽、密封槽细节,可直接导出工程图用于生产加工,也可导入粉碎机整体装配体中做干涉检查、载荷仿真分析,验证不同工况下的结构变形量,为后续的结构优化提供基础数据支撑。对于设备运维人员来说,这类标准化的轴承座结构也方便备件储备,出现故障时可快速整体更换,减少产线停机时间,相比一体式轴承座,剖分式结构更换轴承时无需拆卸联轴器、移动转子位置,大幅降低维护工作量。
