1.5寸旋转式气动圆锥软管卡箍结构

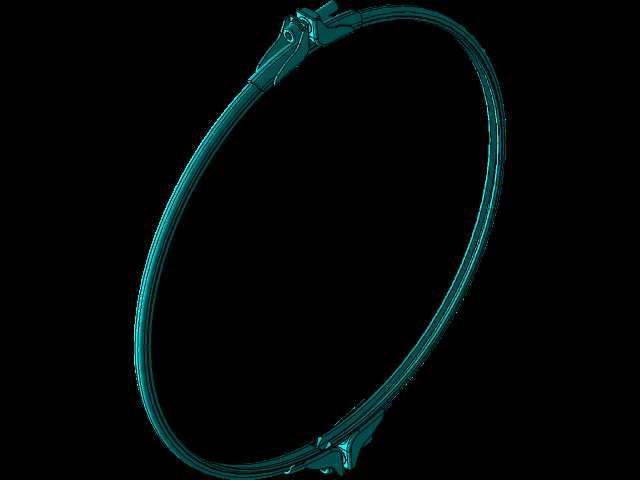

　　这款1.5英寸规格的旋转气动圆锥卡箍，主要面向气动管路系统的柔性软管紧固场景，在车间压缩空气配送、气动工具接驳、小型气动执行元件供气管路布局中应用广泛，区别于传统蜗杆式卡箍，它的旋转锁紧结构不需要额外工具即可完成快速装拆，在需要频繁更换管路、定期维护气路节点的工位上，能大幅降低装拆耗时。从实际使用场景来看，这类卡箍常适配带编织增强层的气动橡胶软管、PU气动软管，当管路内压缩空气工作压力在0.8MPa以内时，它的圆锥咬合结构能顺着软管外壁的形变均匀施加抱紧力，不会像普通平口卡箍那样出现局部应力集中割伤软管外层、长期使用后软管鼓包渗漏的问题。设计上采用了旋转偏心锁紧的思路，卡箍带身采用圆弧闭环结构，两端的锁紧接头带有圆锥导向面，

　　当扳动旋转锁扣时，偏心结构会带动带身逐步收窄，圆锥面会顺着接头的导向斜面滑入锁定位，整个锁紧过程是渐进式施力，操作人员可以根据软管的壁厚、硬度调整锁紧的到位程度，避免过度锁紧压瘪软管内壁造成气路通径缩窄。安装边界方面，这款卡箍适配的软管外径范围在28mm到32mm之间，锁紧后整体的外轮廓最大直径不超过40mm，锁紧接头处的突出高度不超过12mm，在密集排布的气路排、设备内部狭小走管空间里，不会因为突出结构过多和相邻管路、设备壳体产生干涉。带身的内侧做了细微的防滑齿纹，但齿纹的深度控制在0.2mm以内，既可以增加和软管外壁的摩擦力，防止管路通气后因为压力波动出现卡箍滑移脱管，又不会因为齿纹过深损伤软管的增强层，延长软管的使用寿命。

　　在气动系统的日常运维中，这类快装卡箍尤其适合临时气路接驳、测试工位的气路快速切换场景，不需要携带螺丝刀、卡箍钳等工具，徒手即可完成锁紧和松开操作，锁扣到位后会有明显的卡位触感，不需要反复检查锁紧程度，能有效降低运维人员的工作强度。和传统的喉箍相比，它的旋转结构没有外露的蜗杆螺纹，不会在长期使用中积尘、沾染油污后出现螺纹锈蚀卡滞的问题，在有少量切削液飞溅、粉尘较多的机加工车间气路中，也能保持操作顺畅，不需要定期加注润滑脂维护。
