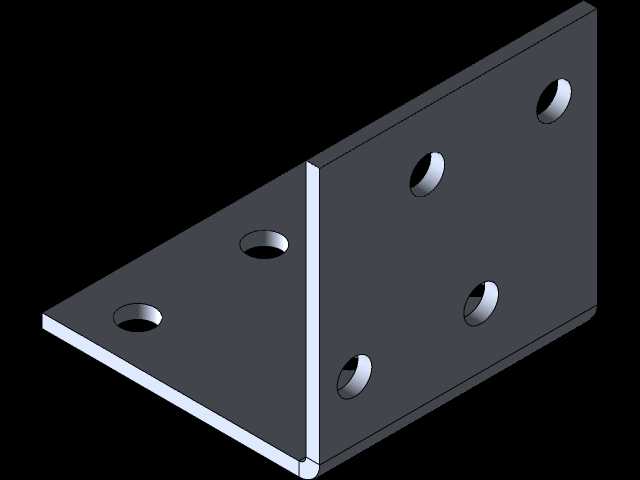

直角L型多孔安装连接角件结构

这款直角L型连接角件是工业装配、五金紧固场景中十分常用的结构件，日常在铝型材框架搭建、设备机架拼接、柜体边角加固、工装夹具定位等场景都能见到它的身影，主要作用是实现两个垂直方向构件的刚性连接，抵消构件拼接处的剪切力与拉脱力矩，避免垂直拼接的构件在受载时出现错位、松脱或者角度偏移的问题。从结构设计来看，该角件采用等厚度板材折弯成型的L型截面，两个互相垂直的安装面分别排布了三个沉头安装孔，孔位沿安装面长度方向等距分布，沉孔结构可以让安装螺栓的头部完全沉入零件表面以下，不会突出安装面干涉后续其他构件的装配，也能避免螺栓头外露剐蹭操作人员或者管线。设计时两个安装面的折弯处做了微小的内R角处理，既可以避免折弯时板材应力集中产生开裂，也能让两个被连接的构件直角边完全贴合角件内壁，不会因为折弯处的圆角堆积导致安装面出现缝隙，保证连接的贴合精度。安装边界上，两个安装面的孔位中心距、孔边距都经过标准化适配，既可以搭配对应规格的内六角螺栓与铝型材的T型螺母配合使用，也可以直接通过自攻螺丝固定在木质、塑钢材质的柜体框架上，适用的安装基材范围较广。在实际设备应用中，这类角件往往用在不需要频繁拆卸的框架固定位置，相比焊接的直角连接方式，它不需要做焊后打磨、防锈处理，装配效率更高，后期如果需要调整框架结构也可以直接拆卸重复利用；相比一体式铸造成型的直角支座，冲压折弯的结构重量更轻，在满足同等连接强度的前提下能降低整体设备的自重。设计建模时需要重点控制折弯角度的公差，保证两个安装面的垂直度误差在允许范围内，否则安装后会导致被连接的构件出现歪斜，影响整体框架的装配精度；同时沉孔的深度与直径需要匹配对应规格的螺栓头部尺寸，避免沉孔过浅导致螺栓头突出，或是沉孔过深降低安装面的结构强度。这类角件在轻型输送线机架、设备防护栏、小型工作台框架的搭建中用量很大，不同的板材厚度对应不同的承载等级，选型时需要根据连接处的实际受载情况选择对应厚度的规格，避免因为角件强度不足导致框架失稳变形。
