船用无轴承喷射驱动泵结构设计

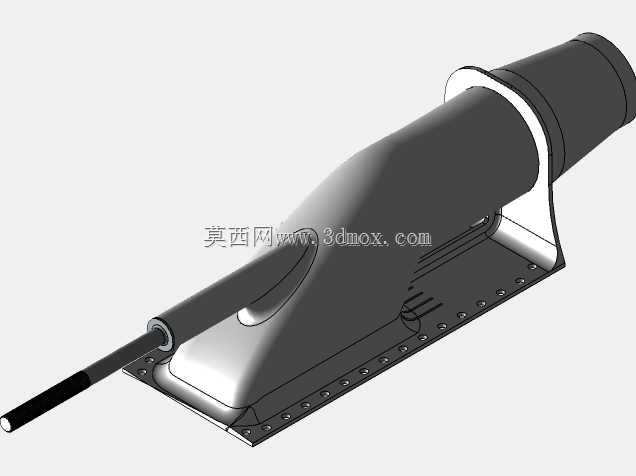

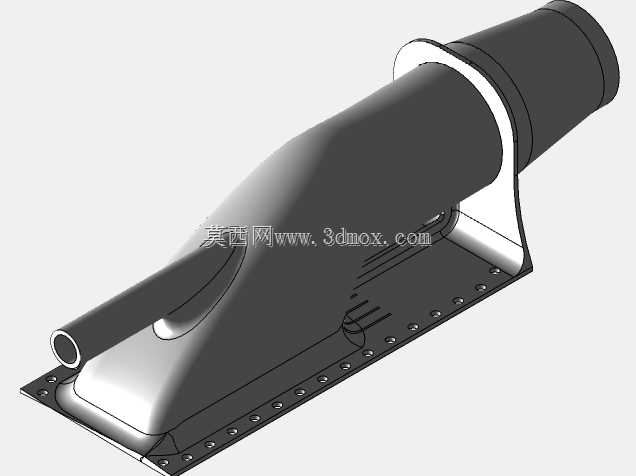

该喷射驱动装置主要应用于小型船舶、水上运动载具的喷水推进场景，可作为舷外机的核心推进部件替代传统螺旋桨结构，尤其适配浅水域航行的小型作业艇、休闲摩托艇，能够有效避免螺旋桨缠绕水草、触碰水底礁石的故障风险，在近岸浅滩、内河浅水航道的通航场景中具备极强的适配性。设备核心功能是通过内置叶轮的高速旋转对吸入的水流进行加压，从尾部喷口高速喷出形成反向推力，推动载具前行，同时可通过调整喷口方向实现载具的转向与倒航操作，整套结构无外置传动轴承，减少了水下转动部件的密封需求与磨损故障点，大幅降低了日常维护的频次与难度。从设计思路来看，整体采用一体化流道构型，进水端贴合船底安装平面设计，法兰安装边预留了均匀排布的螺栓固定孔，可直接与船体底板的安装位贴合密封，无需额外设计转接安装座；流道从进水口到喷口采用顺滑的渐缩构型，尽可能降低水流在流道内部的沿程阻力与紊流损失，提升推进效率；侧面预留的旁通接口可接入冷却水路，为动力单元提供循环冷却水，无需额外布置独立取水结构。安装边界方面，底部法兰安装面为平面结构，安装孔位沿法兰边等距分布，可适配厚度5-12mm的船体底板安装，安装时仅需在船体对应位置开出与进水口尺寸匹配的通孔，通过螺栓配合密封胶圈即可完成固定，整体安装突出船体内部的高度较低，不会过多占用船舱内部的可用空间；喷口端为圆柱形标准接口，可直接对接转向喷管组件，无需额外加工转接结构。整套结构的受力支撑采用一体化铸造的支撑筋设计，将喷管段与底部安装法兰连为整体，可承受高速水流喷射产生的反作用力与航行过程中的振动载荷，避免长期使用后出现结构变形、连接松动的问题；无轴承的结构设计取消了水下转动副的润滑需求，不会出现润滑油脂泄漏污染水体的问题，更加适配生态敏感水域的航行使用要求。
