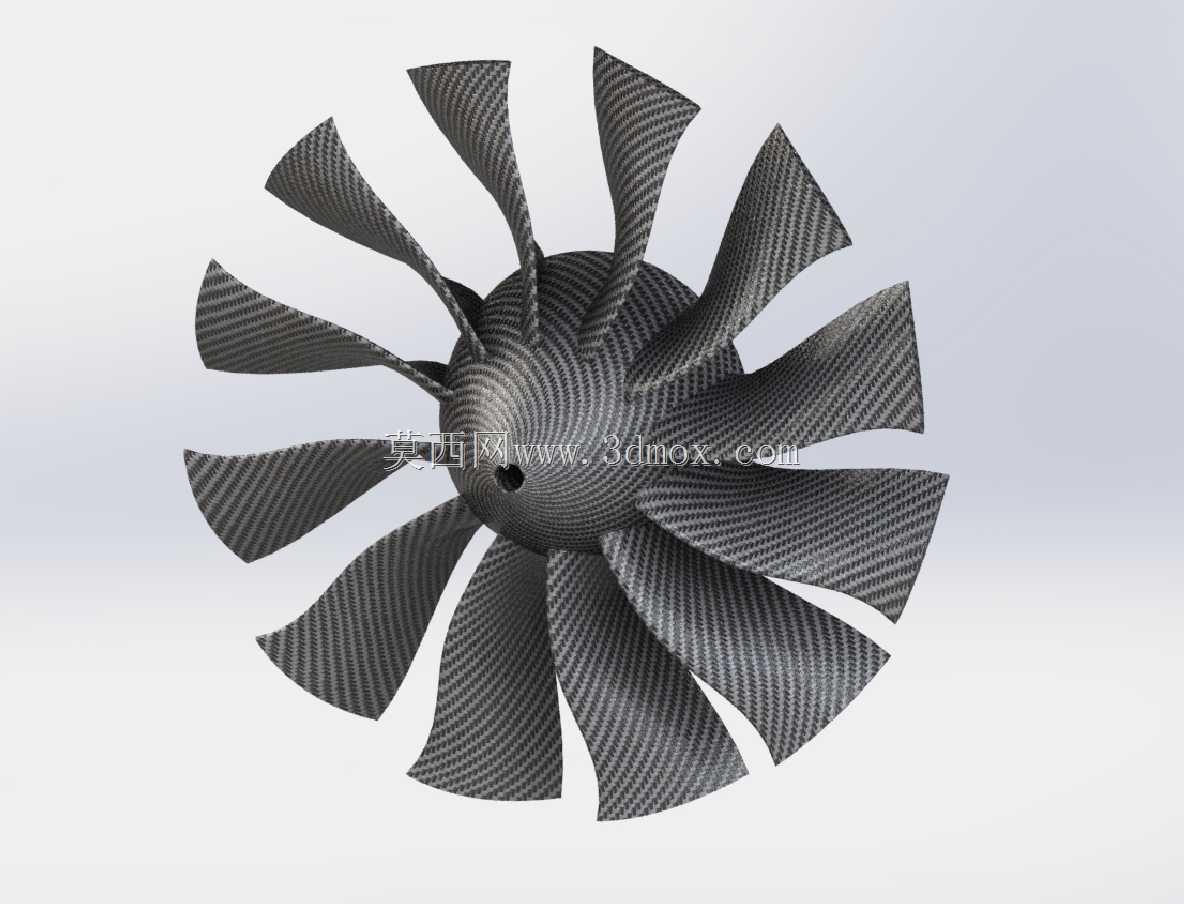

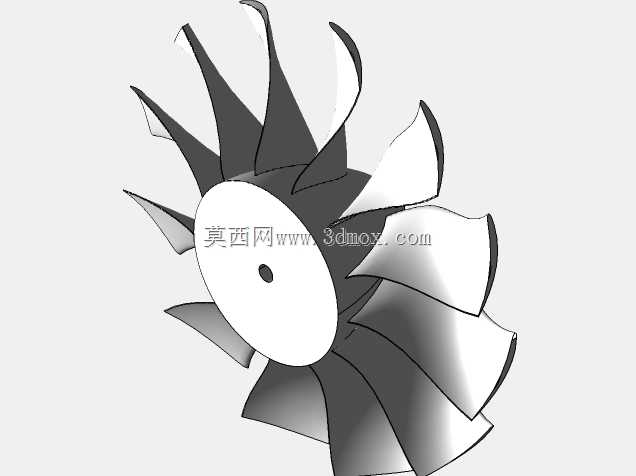

175mm十二叶片EDF涵道螺旋桨结构

这款175mm规格的十二叶片EDF螺旋桨，是涵道动力系统的核心气动做功部件，主要适配航模涵道动力单元、小型无刷电机驱动的通风送风装置、微型涡喷模拟动力组等场景，在航模运动领域多用于固定翼涵道航模、仿真喷气式模型飞机的推力输出端，在工业小型送风场景中可作为紧凑空间内的增压送风叶轮使用，依靠叶片旋转带动气流沿涵道轴向加速，为设备提供稳定的推力或风压输出。

从功能特性来看，十二叶片的布局相比少叶片螺旋桨，在相同外径尺寸下能够实现更平顺的气流输出，大幅降低叶片旋转过程中的气流脉动噪音，同时提升单位转速下的推力转化效率，叶片表面采用类碳纤维纹理的曲面设计，每一片叶片都经过翼型优化，从叶根到叶梢的弦长、扭转角呈连续渐变分布，叶根位置做了加厚过渡处理，和中心轮毂形成顺滑的一体衔接，既保证了高速旋转下的结构强度，也减少了叶根位置的气流紊流损失。中心轮毂为球形弧面设计，中心预留的安装孔位可适配常规3mm、4mm直径的电机输出轴，轮毂的弧面能够引导进入涵道的气流均匀分流到各个叶片的进气前缘，避免中心区域出现气流滞止区，提升整体进气效率。

设计过程中优先考虑了高速旋转下的动平衡性能，十二片叶片沿轮毂周向呈等角度均匀分布，每一片叶片的质量分布、曲面造型都保持高度一致，无需额外做过多的动平衡配重即可适配每分钟上万转的高转速工况，避免高速旋转时出现震动导致的电机轴承磨损、设备共振问题。外形尺寸上整体外径控制在175mm，轴向厚度紧凑，安装时可匹配对应内径的标准涵道筒，叶片外缘和涵道内壁之间预留了合理的装配间隙，既不会因为间隙过大导致气流回流损失效率，也不会因为间隙过小出现旋转擦碰的故障。安装边界上，中心轮毂的安装孔位设计有定位平面，可配合顶丝实现和电机轴的牢固锁紧，轮毂背面的平面可贴合电机安装端面，保证螺旋桨旋转平面和电机输出轴保持垂直，避免出现偏摆带来的效率损失和结构故障。叶片的曲面弧度经过反复气动校核，在高转速下能够让气流沿叶片表面平顺流动，减少气流分离带来的推力损失，同时叶片自身的厚度分布兼顾了结构强度和轻量化要求，在保证高速旋转不出现形变的前提下尽可能降低自身转动惯量，提升电机的油门响应速度，让动力输出的跟随性更优。
