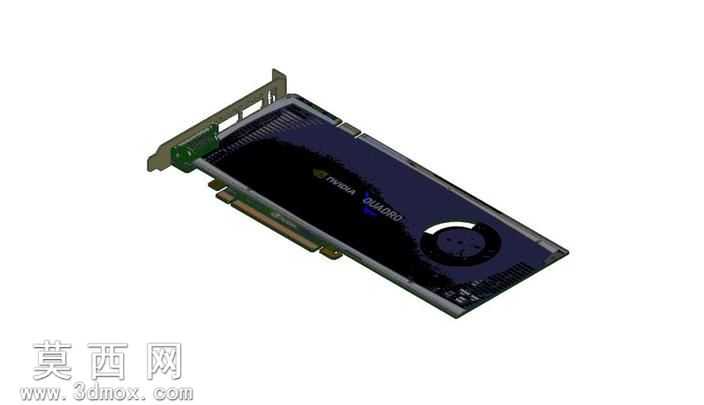

Quadro4000专业图形显卡三维建模作品

本次三维建模作品围绕Quadro 4000专业图形显卡展开，建模初期先梳理专业显卡的整体结构逻辑，将其拆解为PCB电路板主体、PCI-E金手指接口、挡板固定组件、单涡轮散热模组、核心电容供电模块、显存颗粒区域几个独立的建模单元，先通过草图绘制勾勒出显卡整体的长宽比例，确定PCB板的厚度与边缘切角特征，还原挡板处接口的排布位置与开孔尺寸。建模过程中对PCB板上的元件排布做了分层处理，先搭建板卡基底平面，再逐一添加核心GPU芯片的凸起基座、周围环绕的固态电容与贴片电阻的几何特征，对显存颗粒的规整排布做了阵列化建模，还原元件之间的间距与高度差。散热模组部分重点还原涡轮风扇的外框结构、扇叶的曲面弧度，以及导风罩的深色半透明质感特征，对导风罩上印刷的品牌标识与产品型号字样做了贴图映射处理，保证标识位置与实物对齐。材质设置阶段，PCB板采用哑光深绿的电路板材质，调整表面粗糙度模拟真实板卡的磨砂质感，金手指部分采用高反射的镀金金属材质，添加细微的划痕纹理还原使用痕迹，散热导风罩采用深色磨砂塑料材质，调整高光参数模拟塑料外壳的柔和反光，金属挡板采用拉丝不锈钢材质，添加横向拉丝纹理与轻微的锈迹做旧效果，涡轮扇叶采用半透明的深色工程塑料材质，调整透光参数让扇叶呈现出轻薄的质感。渲染阶段采用三点布光方案，主光源从斜上方打亮显卡主体，突出导风罩的曲面轮廓与元件的立体层次，补光源从侧方照射弱化阴影区域的死黑，轮廓光从后方勾勒显卡的边缘轮廓，让板卡与背景形成清晰区分。本次建模目前处于部分完成状态，重点还原了显卡的整体布局与核心部件的间距比例，后续可进一步细化板卡上微小元件的细节，补充接口内部的针脚结构，优化散热鳍片的内部层叠结构，也可借助CAD快速插件提升细节建模的效率，最终完成可用于硬件展示、结构教学的高精度显卡三维模型。
