皮带传动张紧滚轮组件结构设计

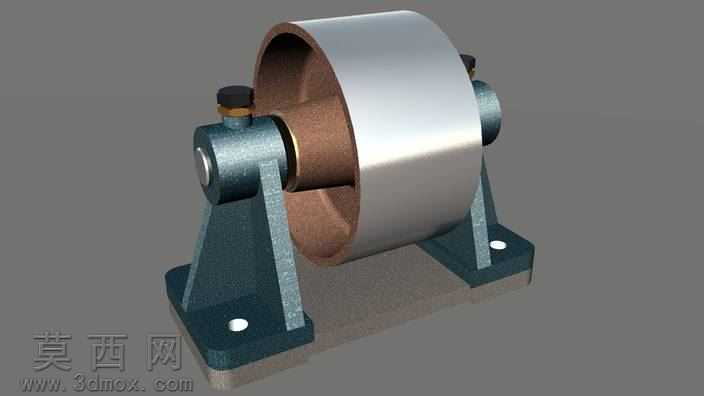

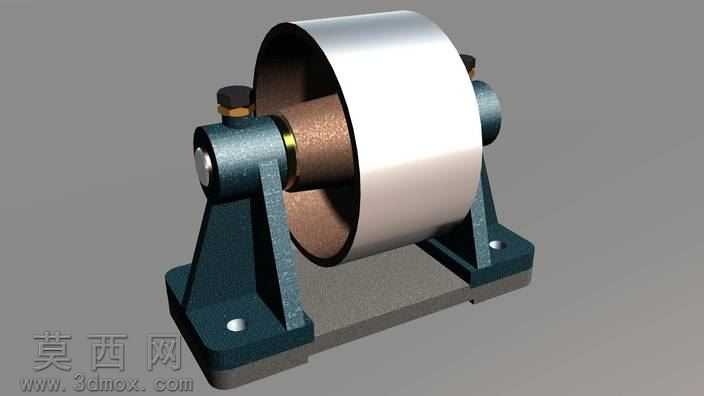

本作品为皮带传动系统配套的张紧滚轮组件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械设计公差配合规范，对每一处装配尺寸进行了精准约束，确保各部件之间的装配关系符合实际生产装配要求。建模阶段首先完成底座支架的结构绘制，采用对称式双支撑立臂结构，底座预留螺栓安装孔位，可直接通过紧固件将整个张紧轮组件固定在设备安装基面，立臂与底座采用一体化结构设计，保障整体支撑强度，避免长期受皮带拉力出现结构变形。滚轮主体采用空心筒状结构设计，在保证结构强度的前提下有效降低组件整体自重，滚轮与中心转轴之间设置转动配合结构，保障滚轮可绕转轴顺畅转动，减少皮带传动过程中的摩擦阻力。转轴两端与支撑立臂的安装位采用过渡配合设计，端部设置锁紧定位结构，防止转轴在设备运行过程中出现轴向窜动，保障张紧位置的稳定性。渲染阶段采用金属材质表现方案，支架部分赋予铸铁哑光材质，还原铸造金属件的表面质感，滚轮外圆面赋予精钢磨砂材质，体现机加工金属表面的细腻纹理，转轴配合部位做金属光泽提亮处理，突出精密配合面的加工质感，整体场景采用柔和侧光布光，清晰展现组件各部分的结构层次与装配关系，阴影过渡自然，能够直观呈现产品的实际外观效果。设计过程中充分考虑皮带张紧的功能需求，滚轮的宽度尺寸适配常用工业传动皮带的宽度规格，支撑臂的高度经过力学计算，能够提供足够的张紧调节行程，在皮带长期使用出现松弛时，可通过调整组件安装位置实现皮带张紧度的调节，有效避免皮带传动出现打滑、传动效率下降的问题，保障皮带传动系统运行的稳定性与可靠性。整套模型包含完整的零件结构与装配关系，可直接用于机械设计教学演示、传动系统方案选型参考以及相关设备的改造设计参考，各部件的结构设计均符合通用机械零部件的设计规范，具备实际生产加工的参考价值。
