雪佛兰小块改装用排气歧管结构设计

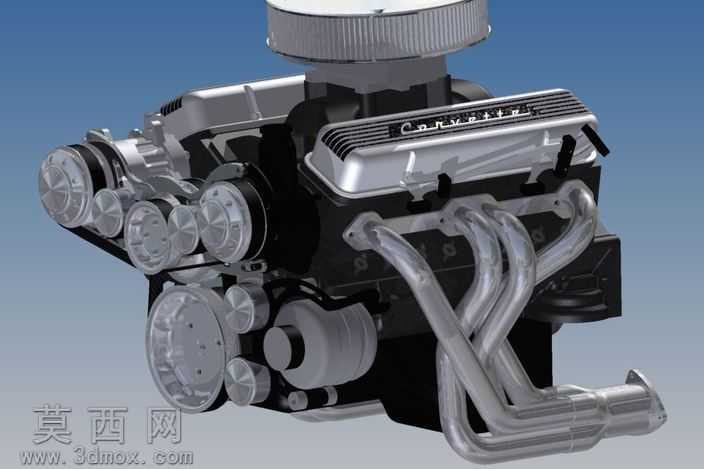

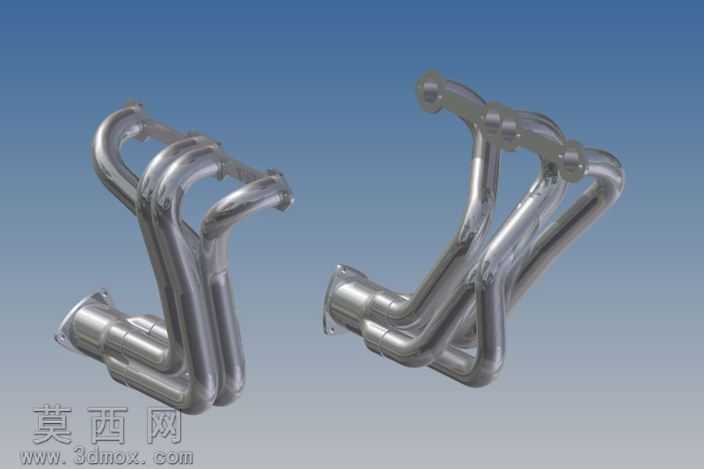

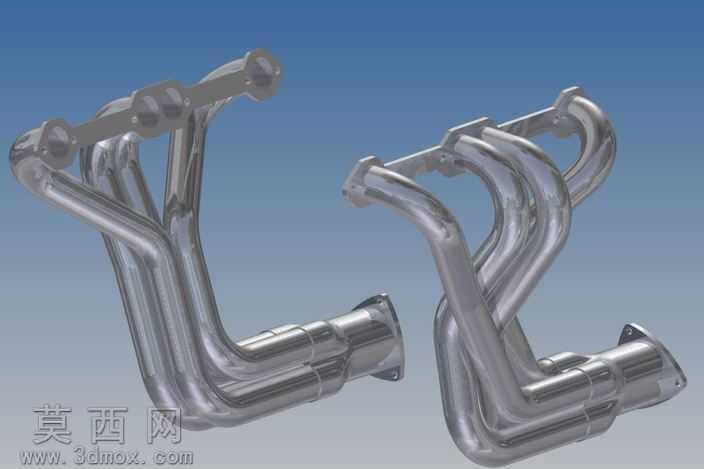

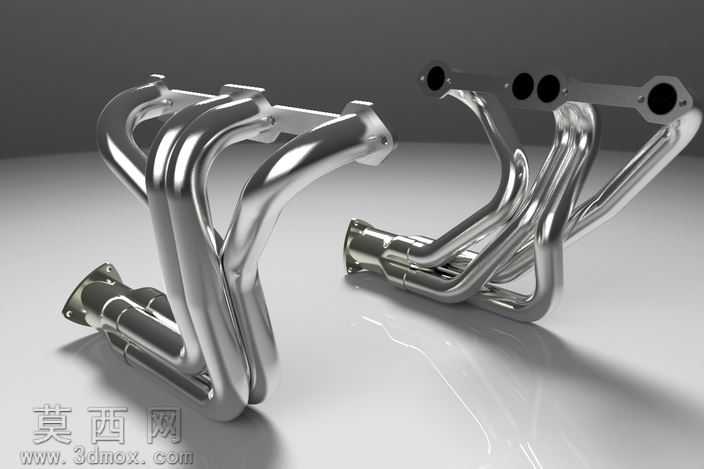

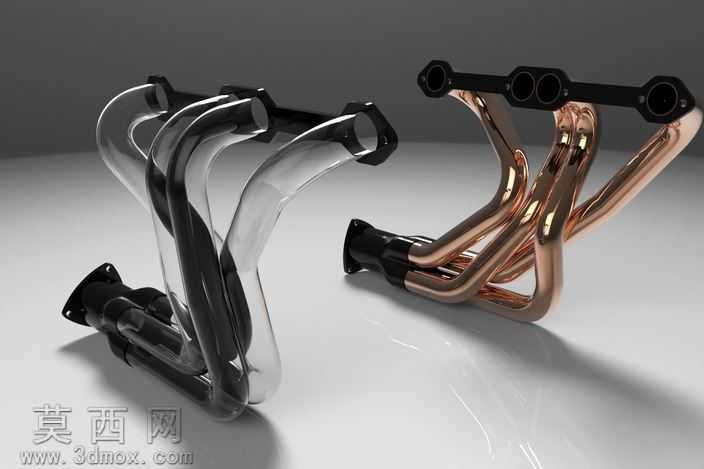

本作品为适配雪佛兰小块发动机的改装款排气歧管三维设计，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先基于2456HKR规格小块发动机的缸盖排气口布局、引擎舱安装边界确定基础定位基准，逐段绘制等长排气支管的三维路径，确保各缸排气路径长度差值控制在合理区间，兼顾排气脉冲效应的利用与引擎舱内的安装避让需求。建模过程中对支管弯折处做了大圆角过渡处理，避免排气气流出现锐角折转造成的阻力损失，同时对管壁厚度做了统一参数设定，兼顾结构强度与轻量化需求。歧管主体采用等长不等径的管路布局，从缸盖侧的接口逐步汇流至下游的总出口，各支管与法兰连接位置做了加厚补强处理，模拟实际焊接工艺的连接结构，避免长期高温工况下出现连接位置开裂的问题。渲染阶段赋予模型抛光不锈钢材质，还原金属排气歧管的镜面反光质感，通过环境贴图模拟金属表面的环境反射效果，清晰呈现管路的弯折曲率、拼接焊缝位置以及法兰盘的安装孔位结构。设计过程中参考了实车改装的安装需求，对歧管周边的引擎脚、冷却管路、周边附件的安装间隙做了预留校验，确保模型可直接用于后续的改装件开模生产、安装干涉校验以及排气系统流场仿真分析，管路的汇流角度经过反复调整，既保证各缸排气导出顺畅，也避免不同缸体的排气气流在汇流位置出现对冲干扰，兼顾高转速下的排气效率与低扭区间的排气回压需求，整体结构完全贴合雪佛兰小块发动机的改装升级场景，可直接用于改装配件的开发参考与3D打印样件制作。
