克尔维特汽车勺型百叶窗格栅结构设计

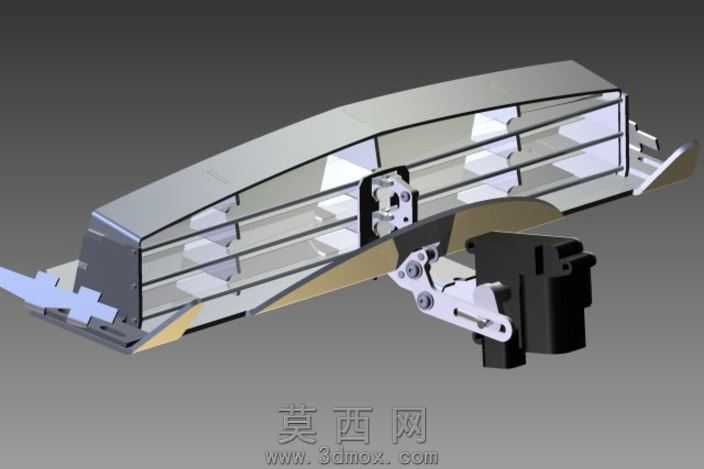

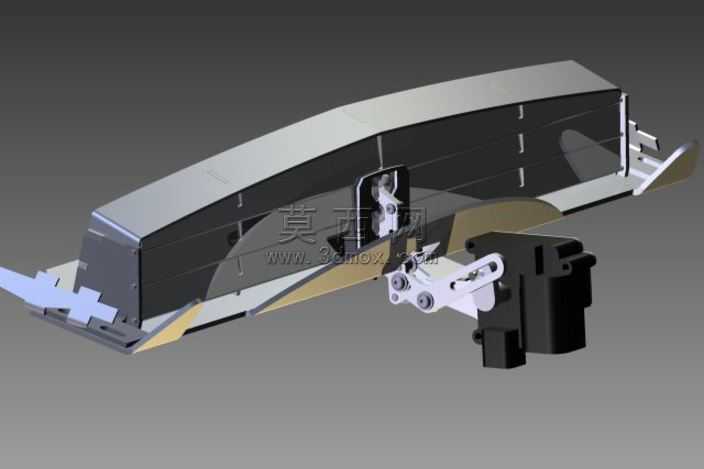

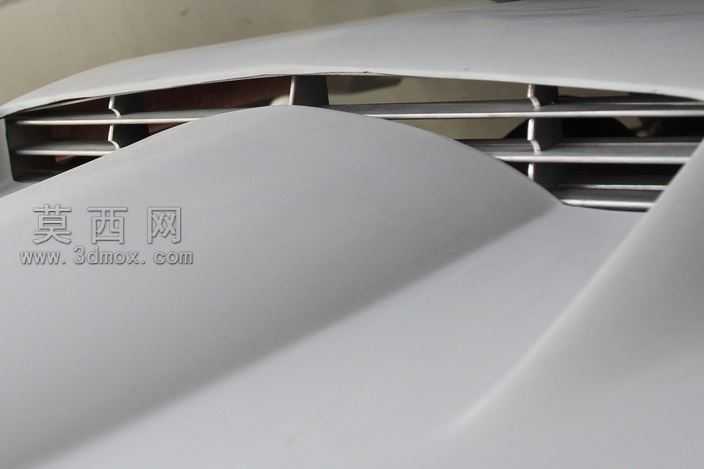

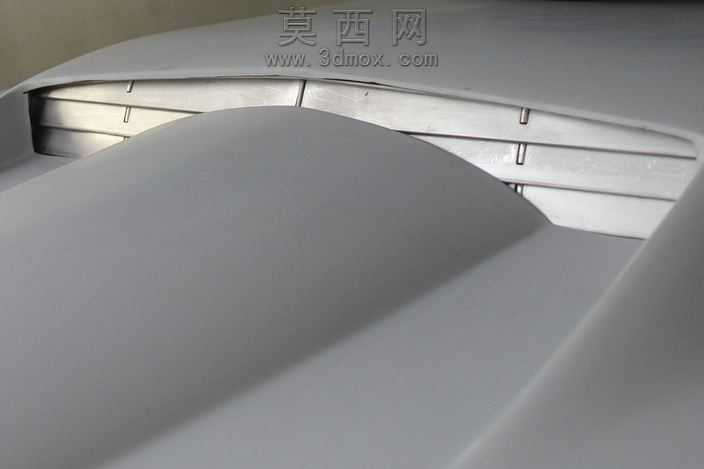

本作品为适配克尔维特车型的勺型百叶窗格栅三维结构设计，建模阶段采用自顶向下的设计思路，先完成整体安装边界的基准搭建，匹配车辆前端引擎盖侧方的安装空间尺寸，确定格栅整体的弧面轮廓与安装点位，再拆分出外框架、勺型百叶叶片、联动传动组件、驱动安装座四大核心模块逐一建模。外框架部分采用薄壳拉伸结合曲面切除的方式完成，还原金属冲压件的薄壁特征，边缘做了适配车身曲面的过渡倒角，保证安装后与车身曲面的贴合度；勺型百叶叶片是本设计的核心特征，每片叶片都做了符合空气动力学的勺型弧面，通过阵列命令完成叶片排布，同时预留了与联动摆臂的连接轴孔，轴孔位置做了局部加厚处理，模拟真实五金件的结构强度设计。联动传动组件部分包含多组铰接摆臂、连接销轴与驱动转接座，建模时严格按照运动干涉校验的要求完成装配约束，每处铰接位置都预留了合理的活动间隙，摆臂的弯折角度经过反复调整，保证驱动端动作时所有叶片可以同步完成开合角度调整，实现格栅开闭的功能需求。驱动安装座适配常规车用伺服驱动件的安装尺寸，预留了对应的螺丝孔位与定位凸台，方便后续驱动部件的装配。材质渲染阶段，外框架与叶片部分赋予哑光金属烤漆材质，模拟车用铝合金冲压件的表面质感，传动铰接部件赋予镀锌金属材质，还原五金连接件的金属光泽，驱动座部分赋予工程塑料材质，区分不同构件的材质属性，渲染时添加了柔和的环境光与局部补光，清晰展现各部件的结构层次与装配关系。设计过程中重点校验了叶片开合的运动行程，保证全开状态下进气通流面积满足散热需求，全闭状态下叶片之间贴合紧密无明显缝隙，同时兼顾了外观的流线型设计，匹配克尔维特车型的运动化外观风格，两端的安装点位完全适配原车的引擎盖安装位，可直接用于改装方案的结构验证与3D打印样件制作。
