汽车底盘克尔维特替换横梁结构设计

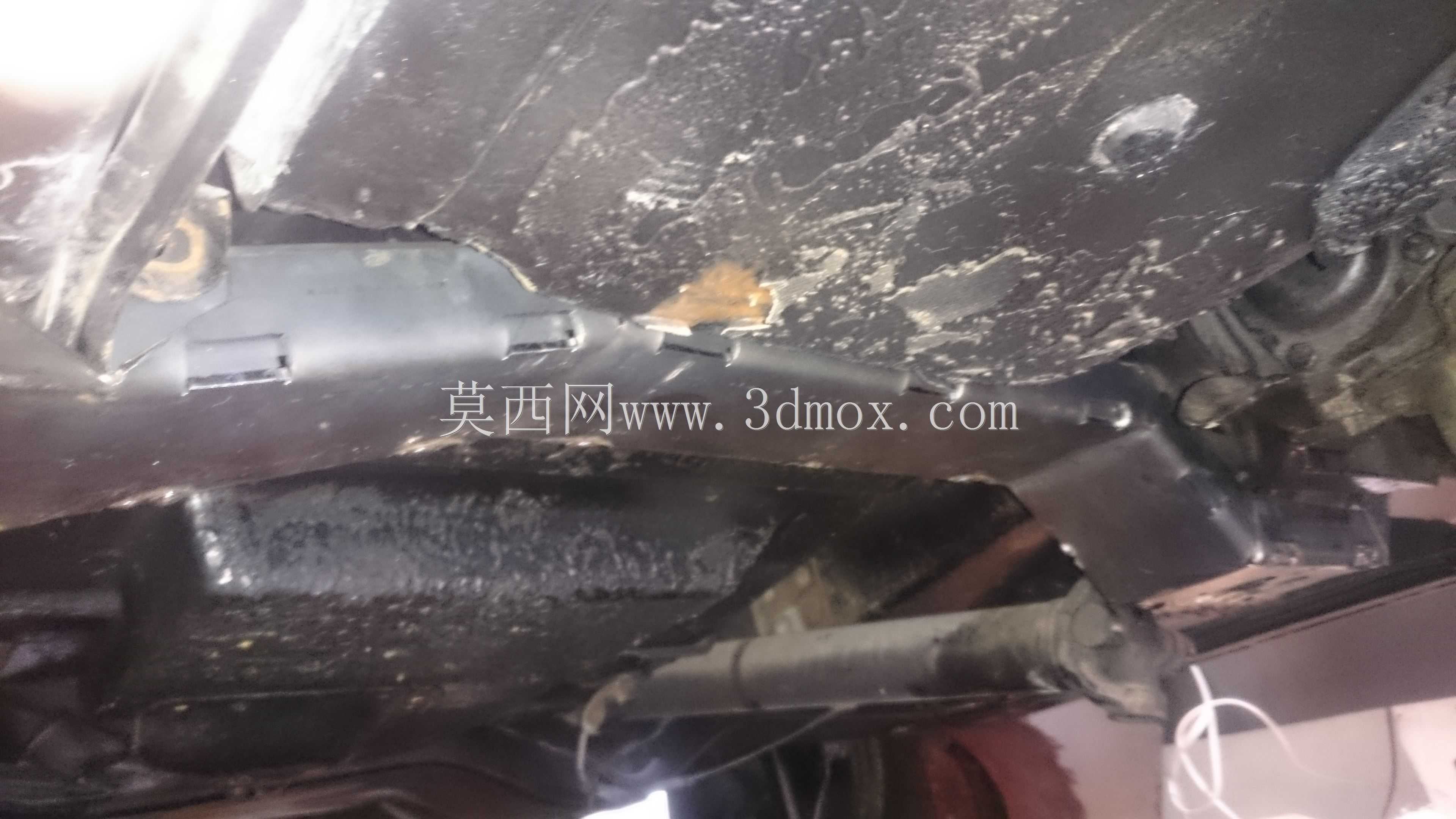

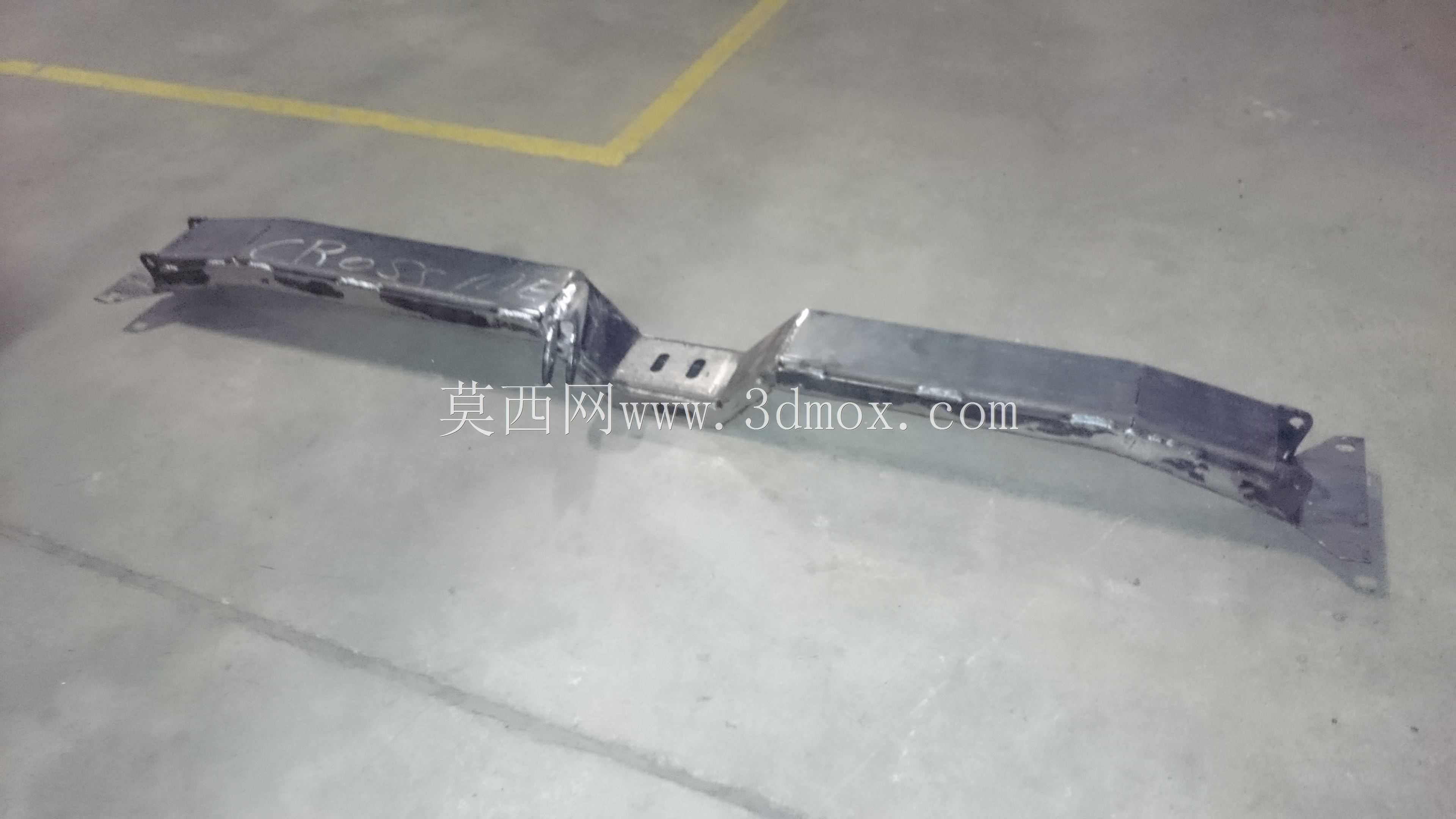

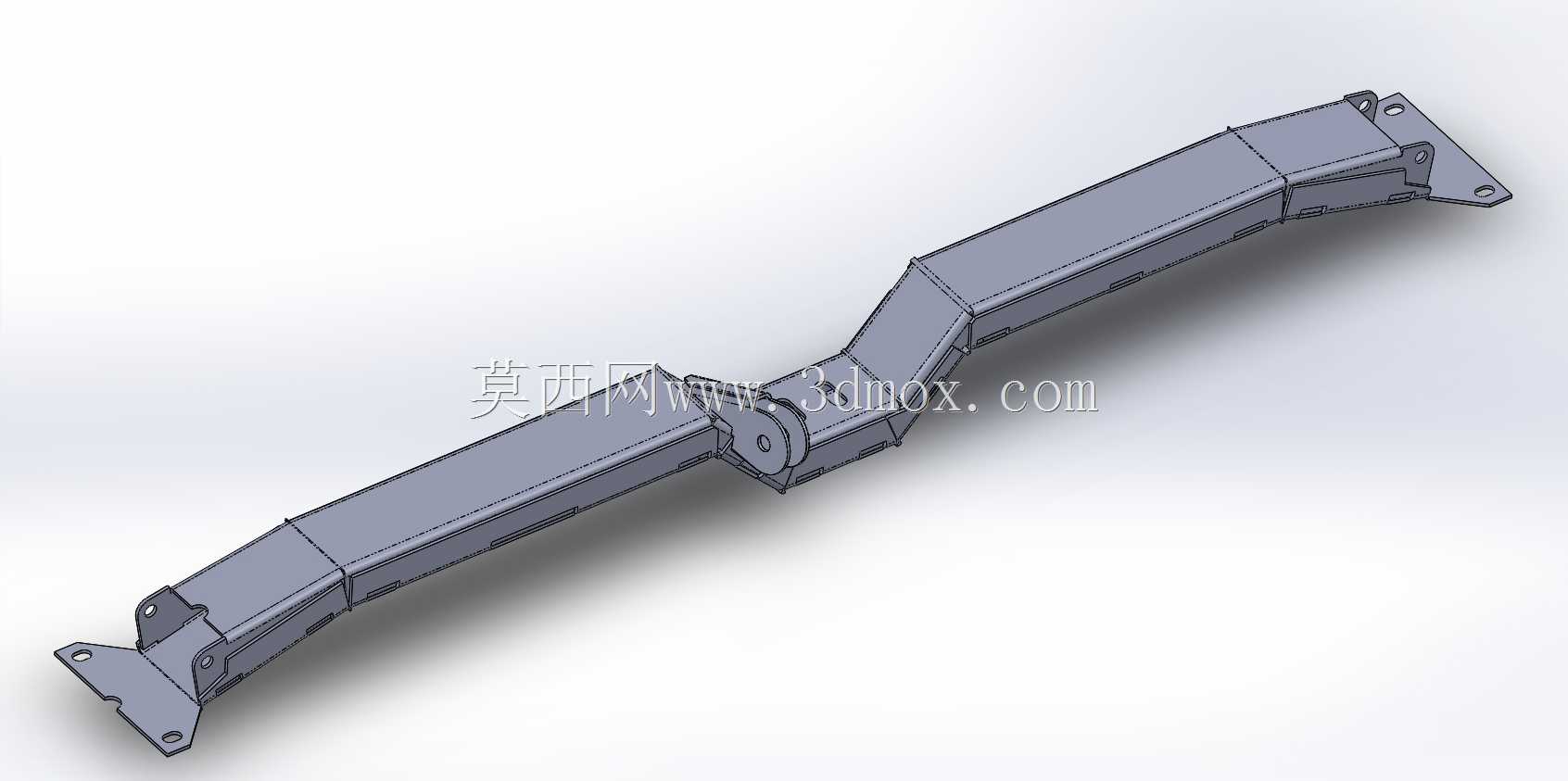

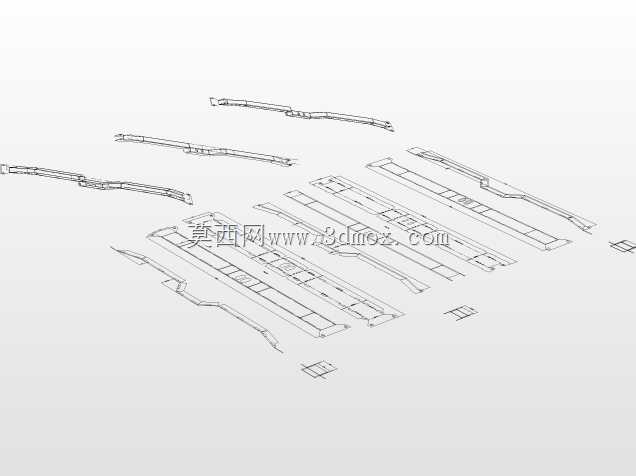

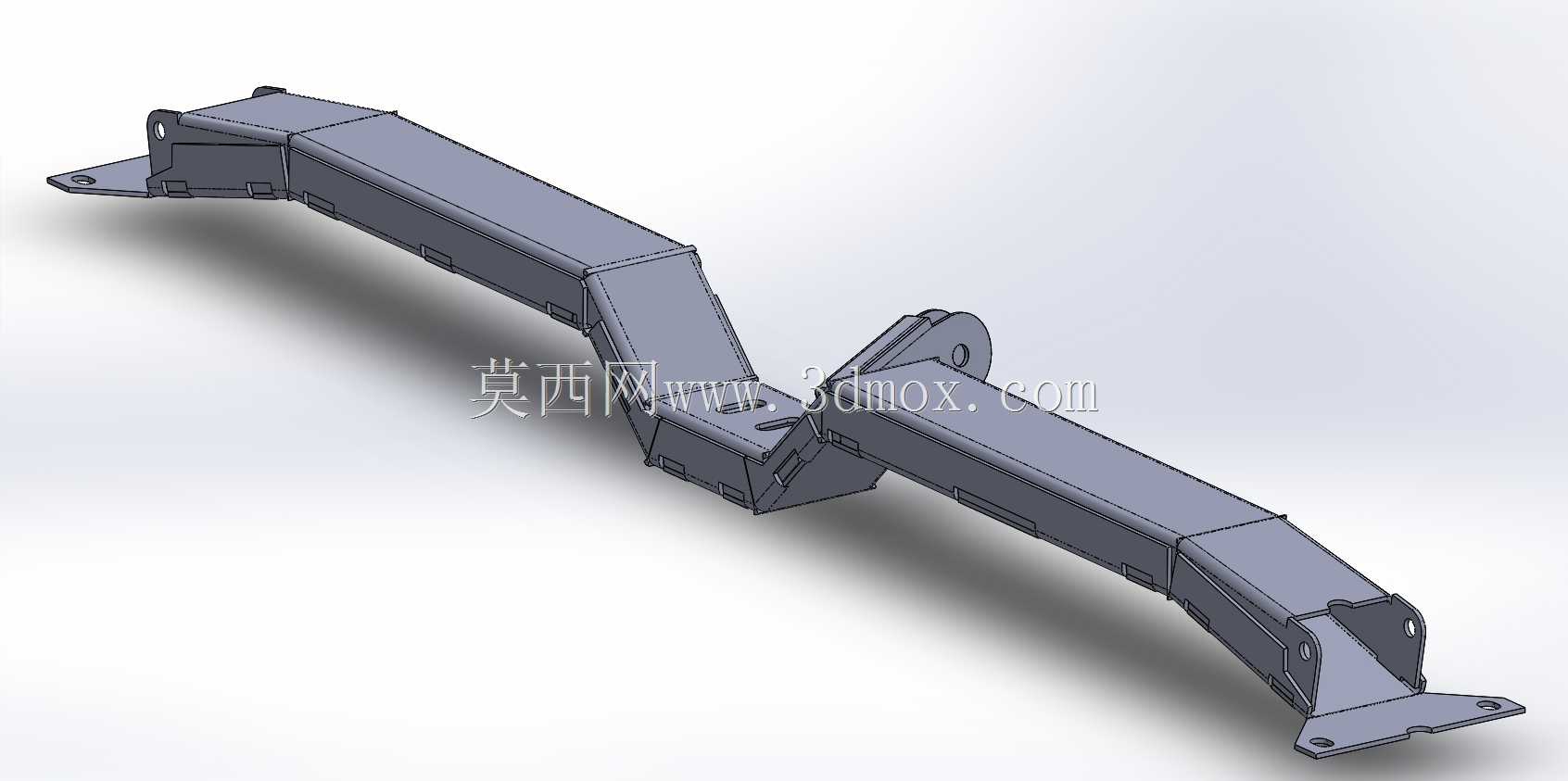

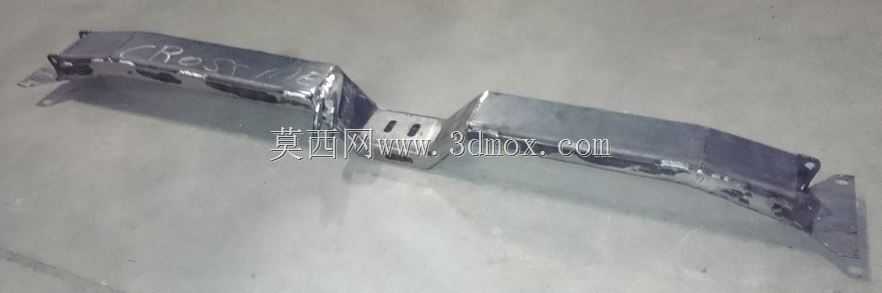

在民用性能车底盘维修与升级场景中，底盘横梁作为承担车身下部载荷、连接两侧车架结构的核心受力构件，其结构完整性直接影响整车行驶刚性、底盘滤震表现以及转向系统的响应精度，当原有横梁出现遗失、变形或锈蚀失效时，精准匹配安装边界的替换构件能够快速恢复底盘设计性能，避免因构件缺失导致的车架应力分布异常、行驶异响甚至底盘结构变形等问题。这款针对克尔维特车型设计的替换横梁，核心用途是作为原车遗失横梁的升级替代件，承担底盘下部横向载荷传递、固定周边管线与底盘附属部件的功能，在车辆过弯、经过颠簸路面时，能够有效分散两侧车架承受的侧向与纵向冲击力，避免车架单侧应力集中，同时为底盘下方的管线、护板等部件提供稳定的安装支撑点，减少车辆行驶过程中部件晃动产生的异响与磨损。在功能特性设计上，这款横梁采用金属薄板弯折成型的结构方案，整体构型完全贴合原车底盘的安装空间，在保证结构强度满足日常行驶、激烈驾驶载荷需求的前提下，尽可能控制构件自身重量，避免额外增加底盘簧下质量影响车辆操控表现；横梁下弯管位置预留了专用焊接切口，能够在安装时与周边底盘构件实现牢固的焊接固定，保证连接位置的结构强度，避免长期使用后出现连接松动、焊缝开裂的问题，同时构件上预留的安装点位完全匹配原车的安装孔位，无需对原车底盘进行额外打孔、切割修改即可完成对位安装，大幅降低维修替换的施工难度。设计过程中，完全围绕实车底盘的实际安装边界开展尺寸测绘，所有尺寸均基于实车底盘的可用空间、周边部件的避让需求确定，充分考虑了底盘下方排气管、悬挂摆臂、制动管线等部件的运动间隙，保证横梁安装后不会与周边运动部件产生运动干涉，也不会影响底盘原有部件的拆装维护空间；薄板弯折的结构形式兼顾了加工便利性与结构刚性，普通的钣金加工设备即可完成构件的成型加工，焊接切口的设计也降低了现场安装时的焊接施工难度，维修人员无需对构件进行二次打磨修配即可完成焊接固定，能够有效缩短维修施工的周期，同时保证安装后的结构强度达到原车设计要求，满足车辆日常道路行驶、赛道驾驶等不同场景下的底盘载荷需求，为车辆底盘提供稳定可靠的横向支撑。
