国产跑车钢管桁架式底盘框架结构设计

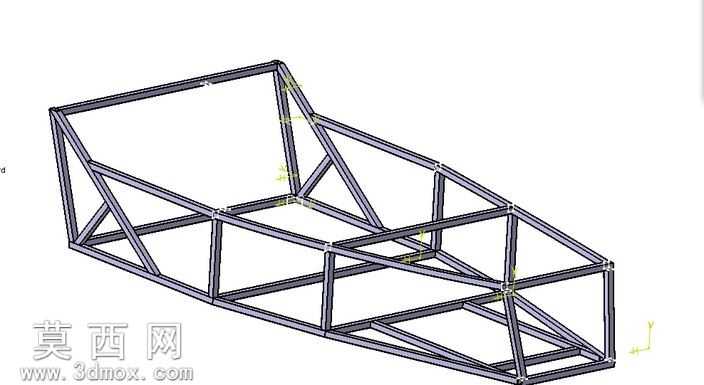

本模型为国产跑车专用的钢管桁架式底盘框架，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循跑车底盘的力学承载逻辑与空间布局要求，以等直径钢管作为基础建模单元，通过精准的空间定位完成各段管材的拼接组合，所有管材交接处均做共面贴合处理，避免出现结构干涉或虚接问题，还原真实钢管车架的焊接装配逻辑。模型整体采用线框加实体预览的渲染模式，清晰展示每一段管材的走向、连接节点与空间排布，材质设定为标准结构钢材质，还原金属管材的哑光金属质感，未添加多余的装饰性材质，重点突出底盘框架本身的结构特征。从结构设计来看，该底盘采用空间桁架受力结构，前部设置有动力总成安装的预留框架位，中部为乘员舱的环绕防护框架，通过多组斜向支撑管材形成三角形稳定受力结构，可在车辆行驶过程中分散来自路面的冲击载荷，同时为驾乘人员提供可靠的防滚防护空间；后部框架预留了传动系统、后悬挂的安装点位，底盘纵向设置多道贯通式主纵梁，横向通过等距排布的横撑管材连接，关键受力部位额外增加斜向加强筋，避免框架在大载荷下出现形变。设计过程中充分考虑跑车的轻量化与刚性平衡需求，在保证整体抗扭、抗弯强度的前提下，尽可能优化管材排布，减少非必要的冗余结构，降低底盘整体自重；所有管材的连接节点均做了受力优化，避免出现应力集中的锐角交接，让载荷可以顺着管材走向顺畅传递，匹配跑车高速行驶、激烈驾驶的工况需求。模型完整还原了桁架式底盘的核心结构特征，各部分框架的空间尺寸经过合理规划，可清晰呈现跑车底盘从前端防撞结构到后部承载结构的完整布局，直观展示钢管车架的受力传递路径与结构设计逻辑，能够清晰体现这类跑车底盘在刚性、轻量化、空间利用率上的设计优势。
