谢尔德家族浮雕装饰盾徽结构设计

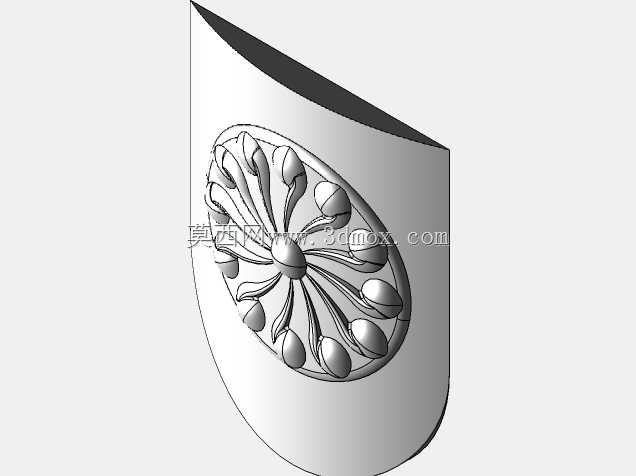

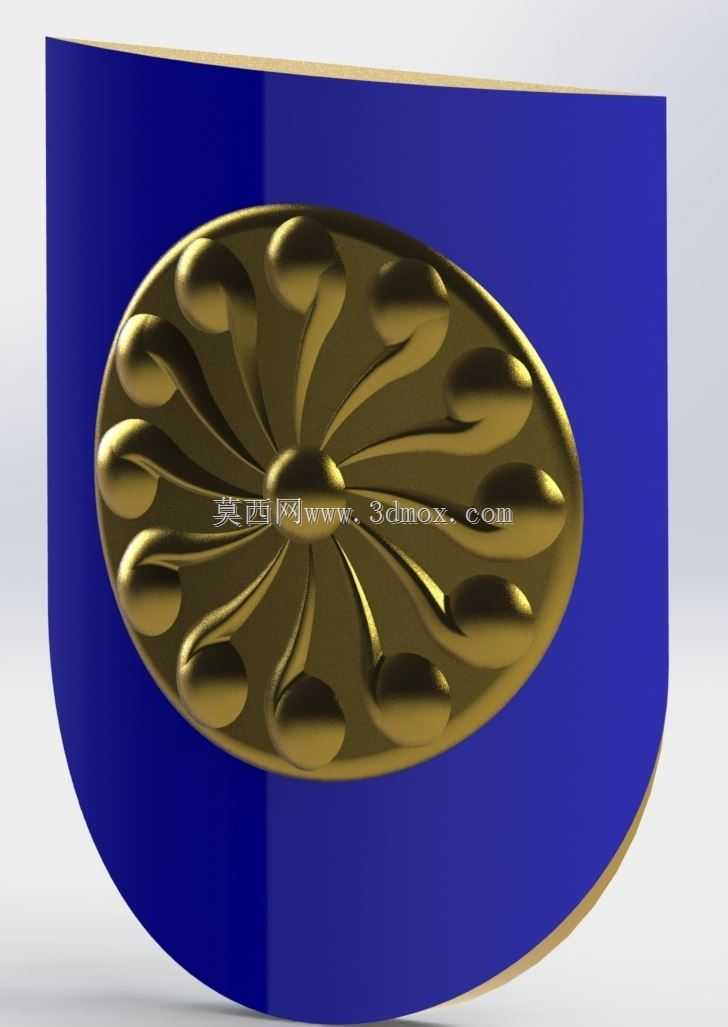

　　这类盾形浮雕饰件，常应用于高端定制家具立面装饰、私人收藏器物嵌件、定制礼品表面标识、家族传承器物的装饰构件场景，部分同类型结构也会用于复古风格箱包的金属面饰、定制枪械的握把贴片装饰，实际使用中需要兼顾装饰表现力与安装适配性，不能仅追求外观效果忽略装配边界。从结构设计逻辑来看，整个构件分为盾形基底与中心浮雕花盘两个核心部分，基底采用带弧面的盾形轮廓，边缘做了等厚收边处理，弧面曲率匹配多数弧形安装面的贴合需求，比如曲面家具立面、弧形器物表面安装时，不需要额外做基底修磨就能保证贴合度，避免安装后出现边缘翘边、贴合缝隙不均的问题。中心的椭圆浮雕花盘采用放射状花瓣造型，每瓣凸起的弧面都做了渐变过渡处理，从中心圆点向外，

　　花瓣的凸起高度先缓慢抬升再逐步收窄至椭圆边缘，所有浮雕棱边都做了R0.3-R0.8不等的圆角过渡，一方面是避免金属加工后出现锐边毛刺，后续抛光、电镀工序中不会出现棱边过抛露底的问题，另一方面也能让光线在浮雕表面形成层次更丰富的漫反射，提升金属质感的表现，不会出现平面浮雕的呆板反光问题。尺寸设计上，整个盾形基底的纵向高度控制在120mm区间，横向最大宽度为95mm，基底厚度为3mm，属于薄型装饰件范畴，安装时不会因为构件过厚导致突出安装面过多，影响整体外观协调性；中心椭圆花盘的长轴为70mm，短轴为50mm，浮雕凸起高度最高为2.5mm，既保证了浮雕的立体感，又不会因为凸起过高导致安装后容易被磕碰剐蹭，出现浮雕变形、掉漆的问题。

　　安装边界方面，基底背面预留了0.5mm深度的沉台区域，用于粘贴双面胶或者预留点焊位置，沉台边缘距离基底外边缘为5mm，保证粘贴或者焊接时，胶层或者焊痕不会外露到构件正面，影响外观整洁度；如果采用螺丝安装的场景，可在盾形基底上下两个收尖位置预留M2的沉头孔，沉头孔深度为2mm，安装后螺丝头完全没入基底内部，不会破坏正面的装饰完整性。建模过程中，先通过样条曲线勾勒盾形的外轮廓，再通过放样曲面生成带弧度的基底曲面，加厚后得到基础实体；中心浮雕部分先绘制椭圆基准，再绘制单瓣花瓣的轮廓线，通过旋转、阵列得到整圈花瓣的线架，再通过边界曲面生成花瓣的凸起曲面，与基底做合并后处理所有过渡圆角，整个曲面建模过程中要注意G2连续的把控，

　　尤其是花瓣与中心圆点、花瓣与椭圆基底的衔接位置，不能出现曲面折痕，否则后续加工出的实体表面会有明显的接痕，需要大量后续打磨工序修正。实际加工适配性上，这个结构既可以采用黄铜、锌合金做压铸成型，也可以采用铝板做CNC精雕加工，压铸场景下要注意浮雕面的拔模斜度控制，所有凸起面的拔模斜度设置为1.5度，避免脱模时拉伤浮雕表面；CNC加工场景下，要提前规划刀具路径，细小的圆角位置采用R0.5的球头刀做精加工，保证浮雕细节的还原度。另外，考虑到长期使用的耐磨需求，浮雕表面的抛光纹路要顺着花瓣的放射方向处理，这样日常擦拭清洁时不会残留清洁死角，也能减少划痕对外观的影响，基底背面可以做粗化处理，提升粘接或者焊接时的结合强度，避免使用过程中出现饰件脱落的问题。
