集成ATS自动切换功能的自制木质配电盘

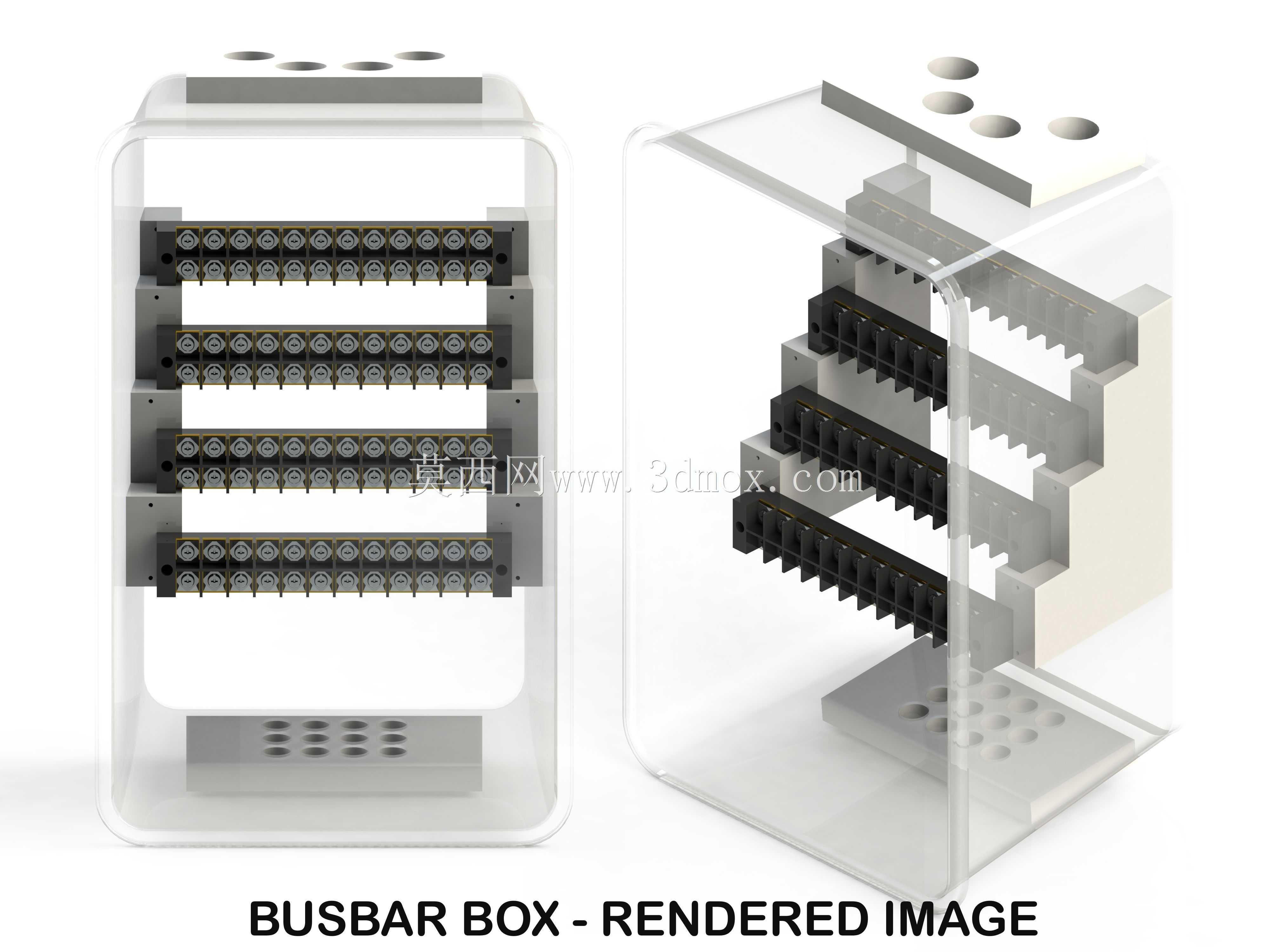

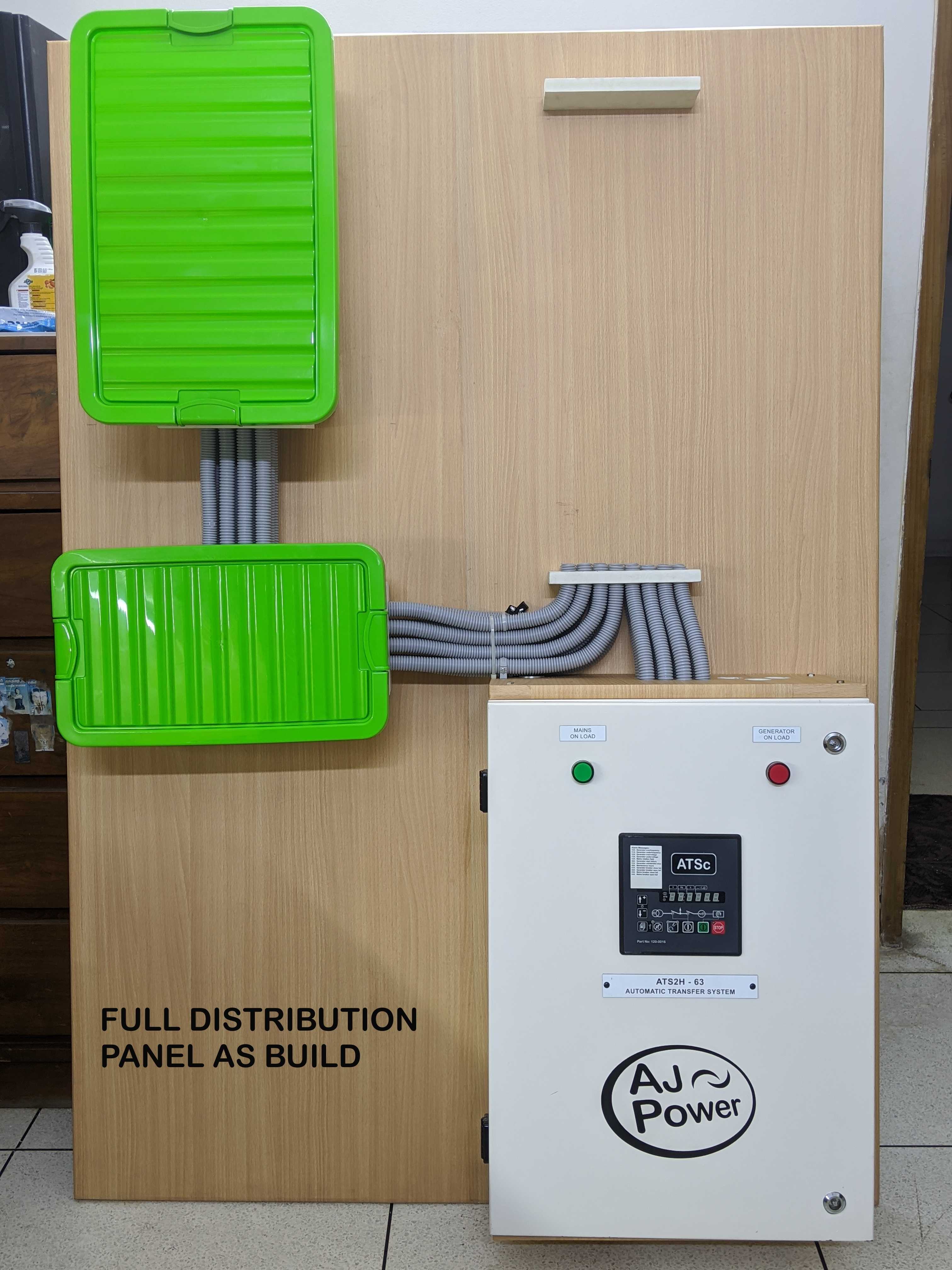

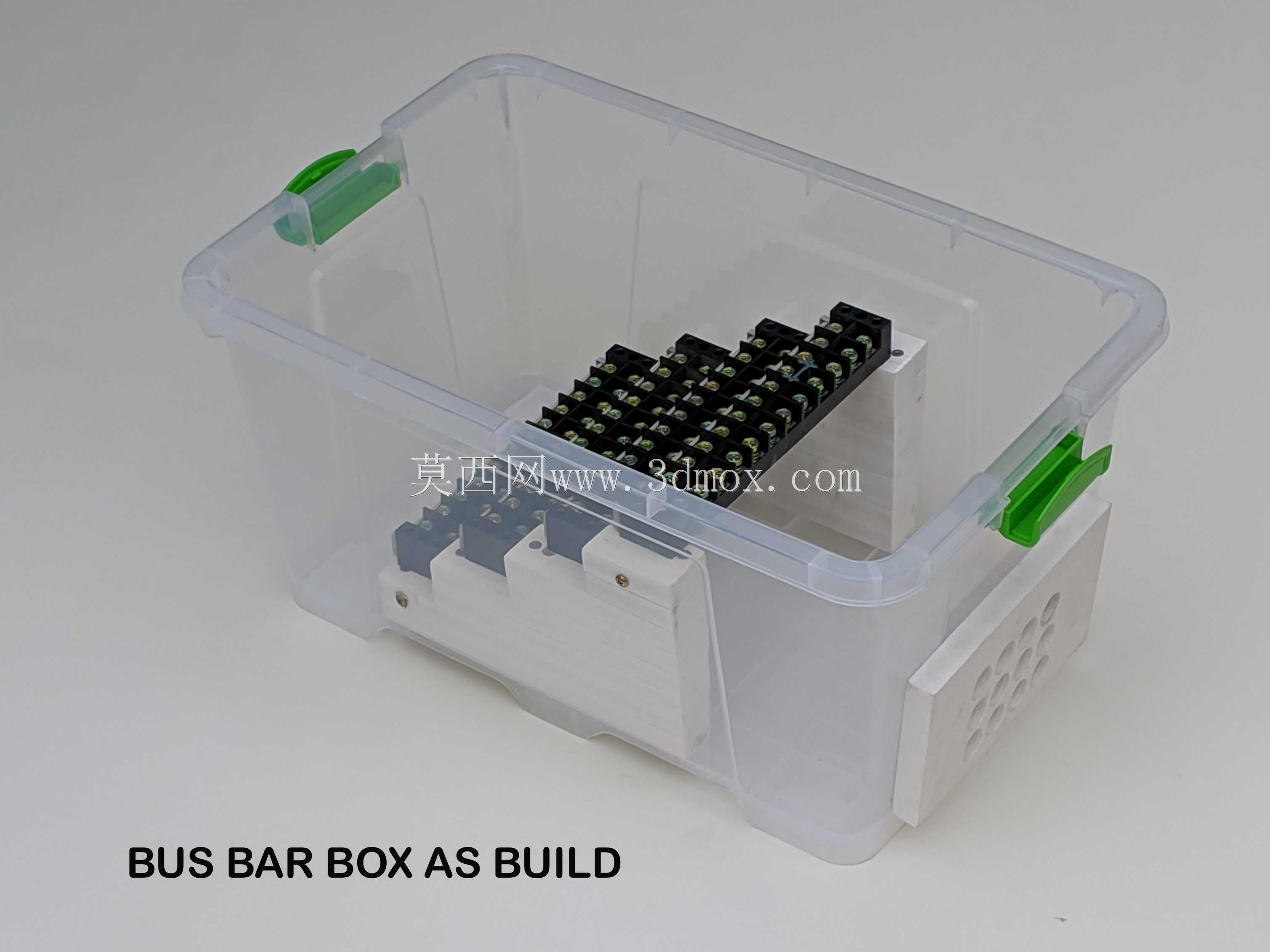

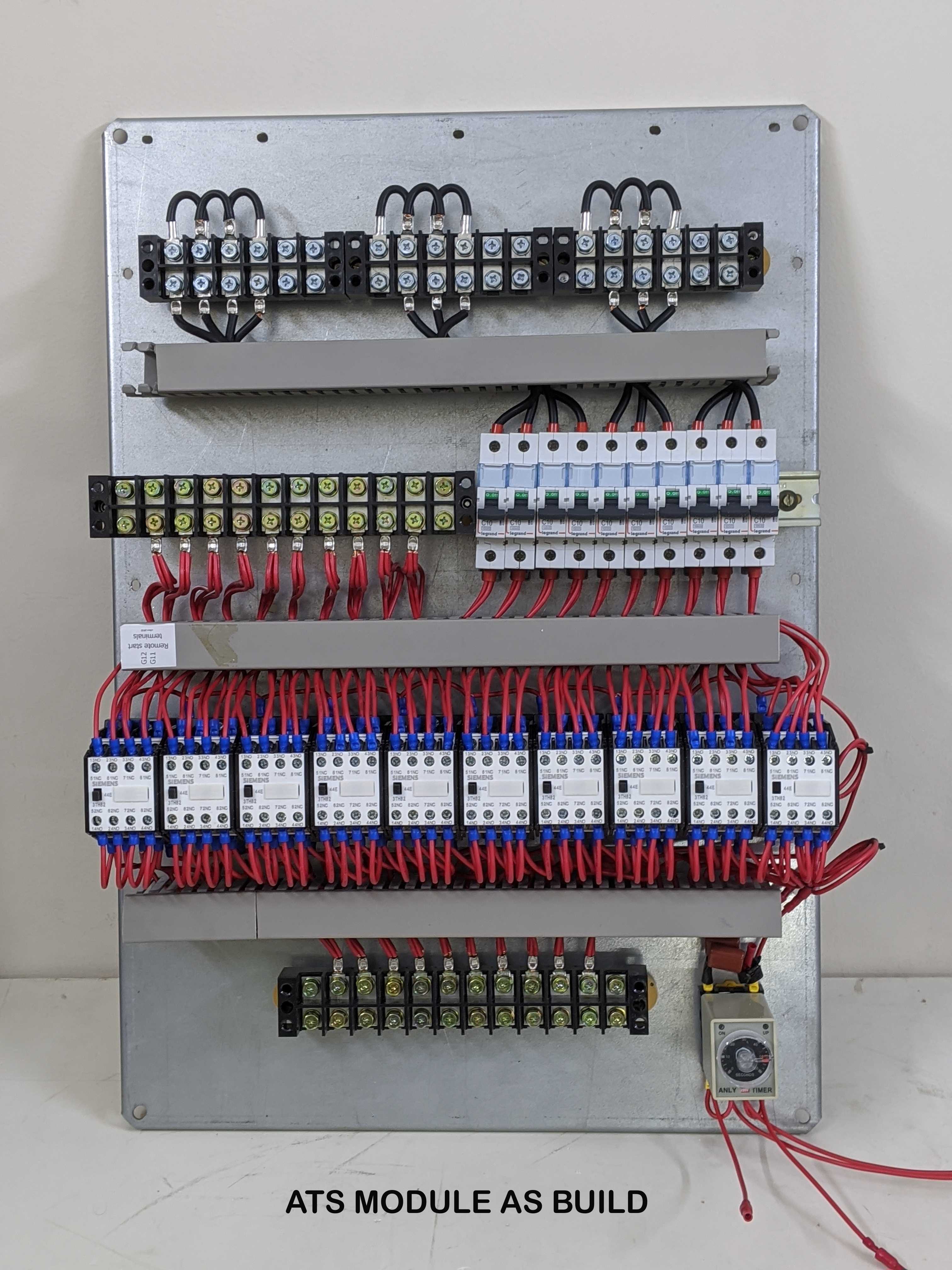

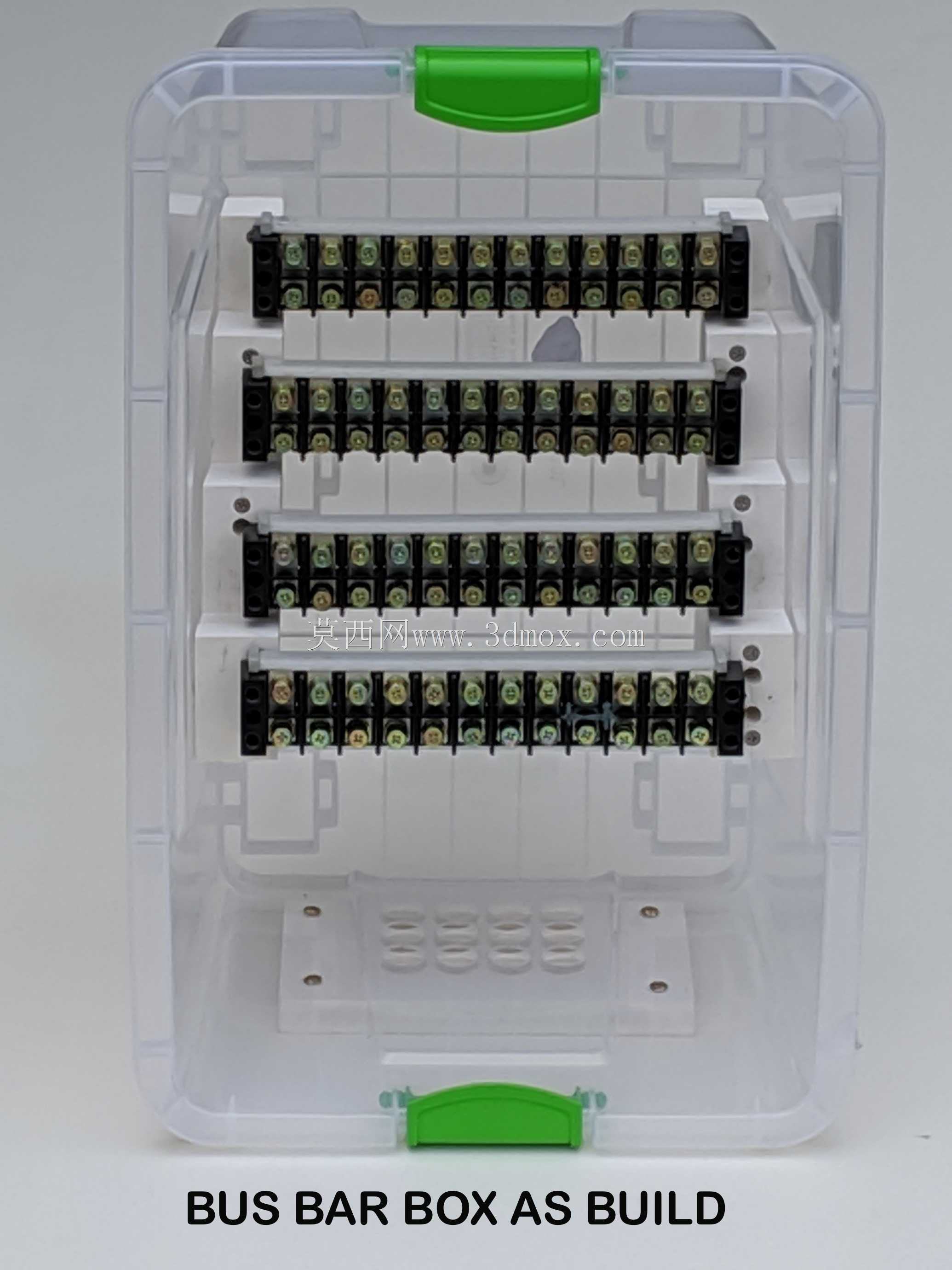

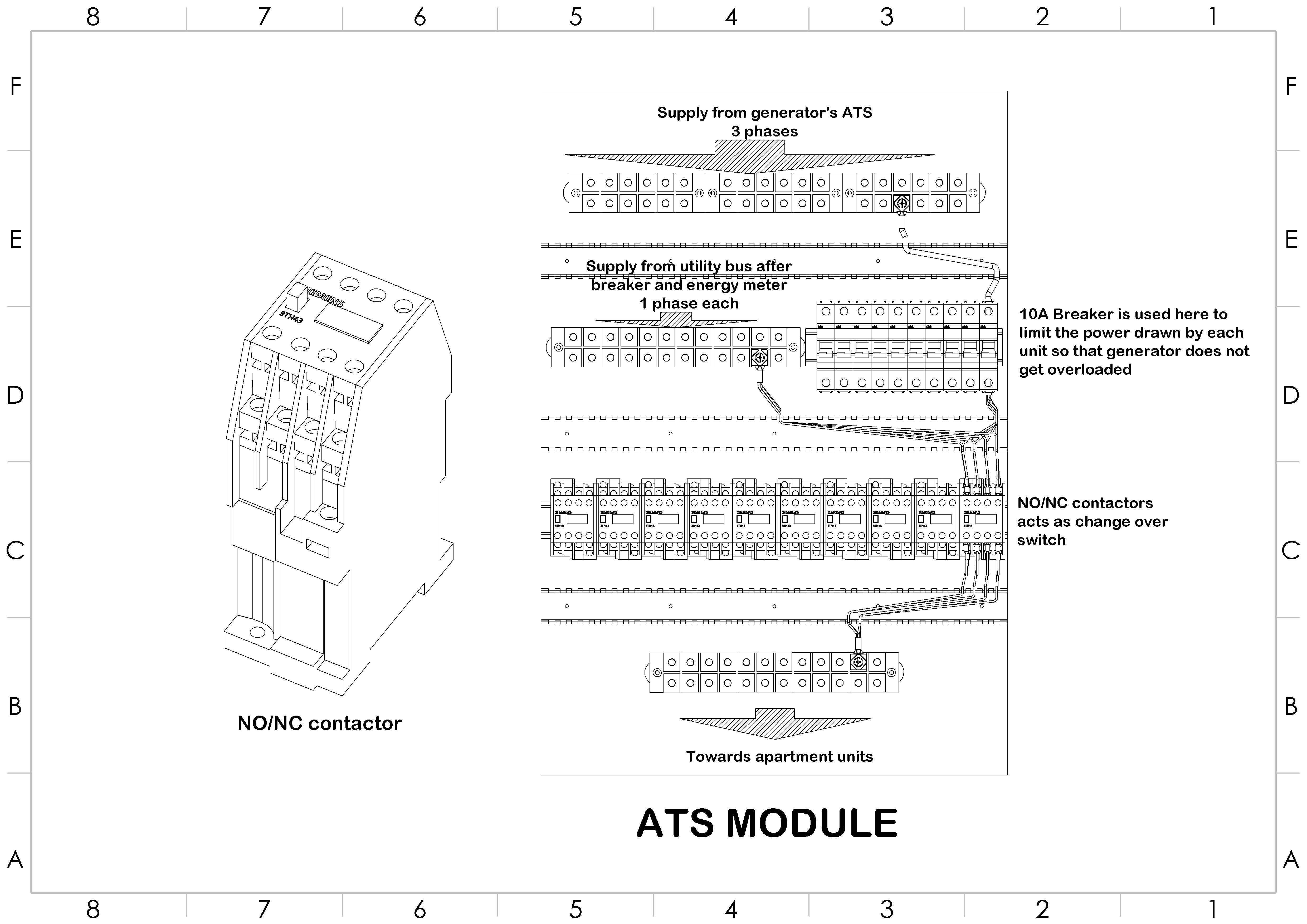

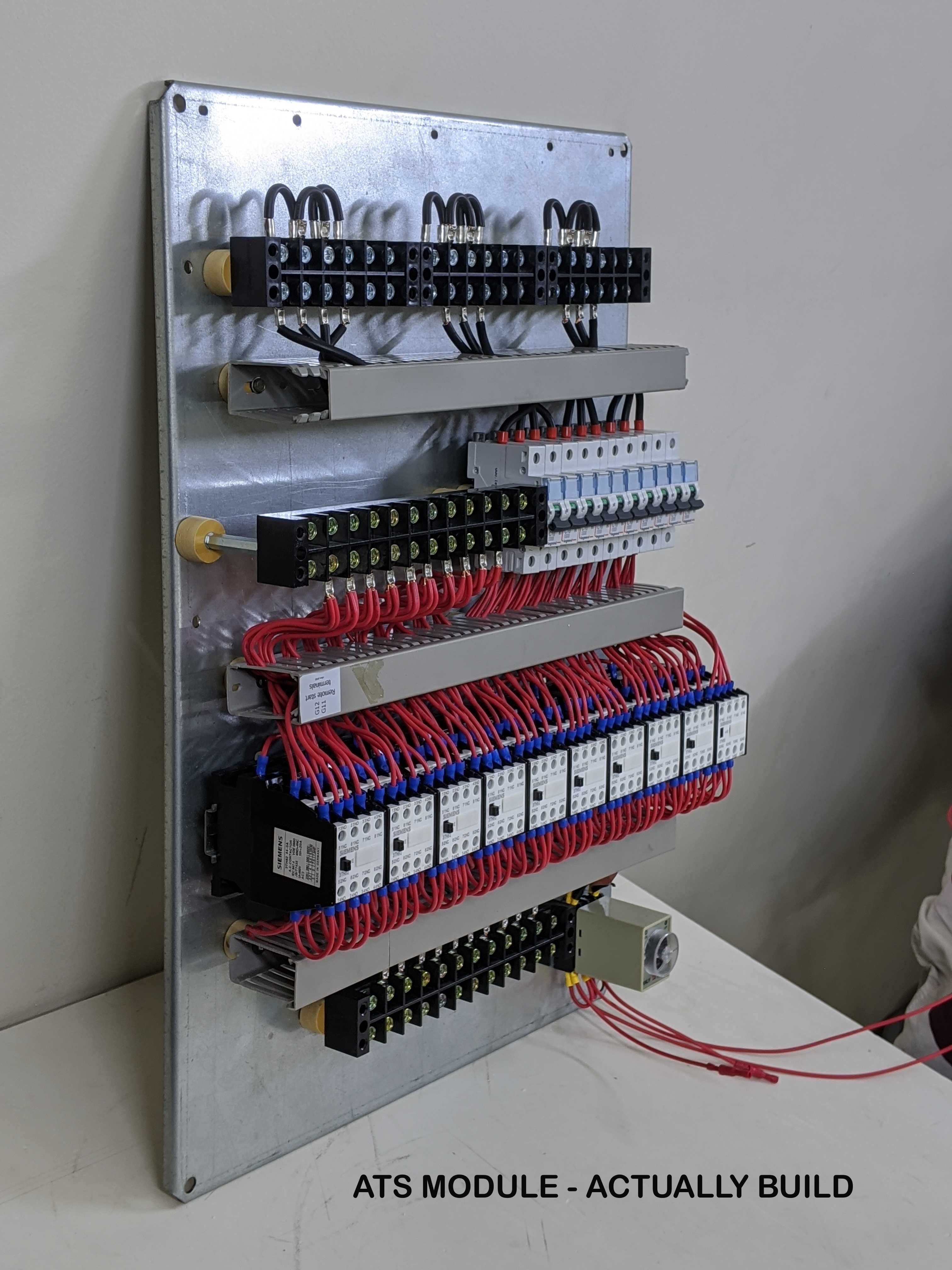

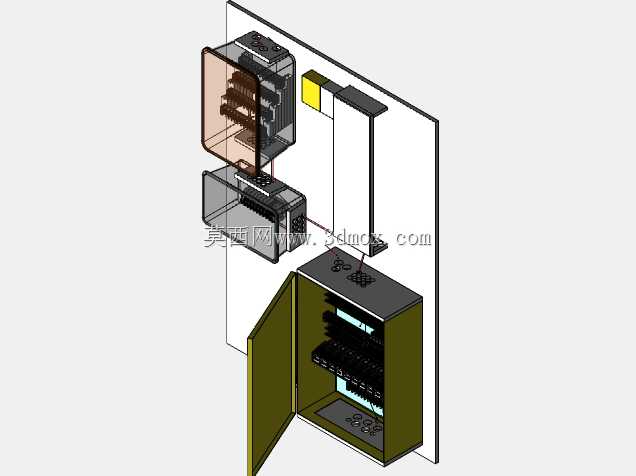

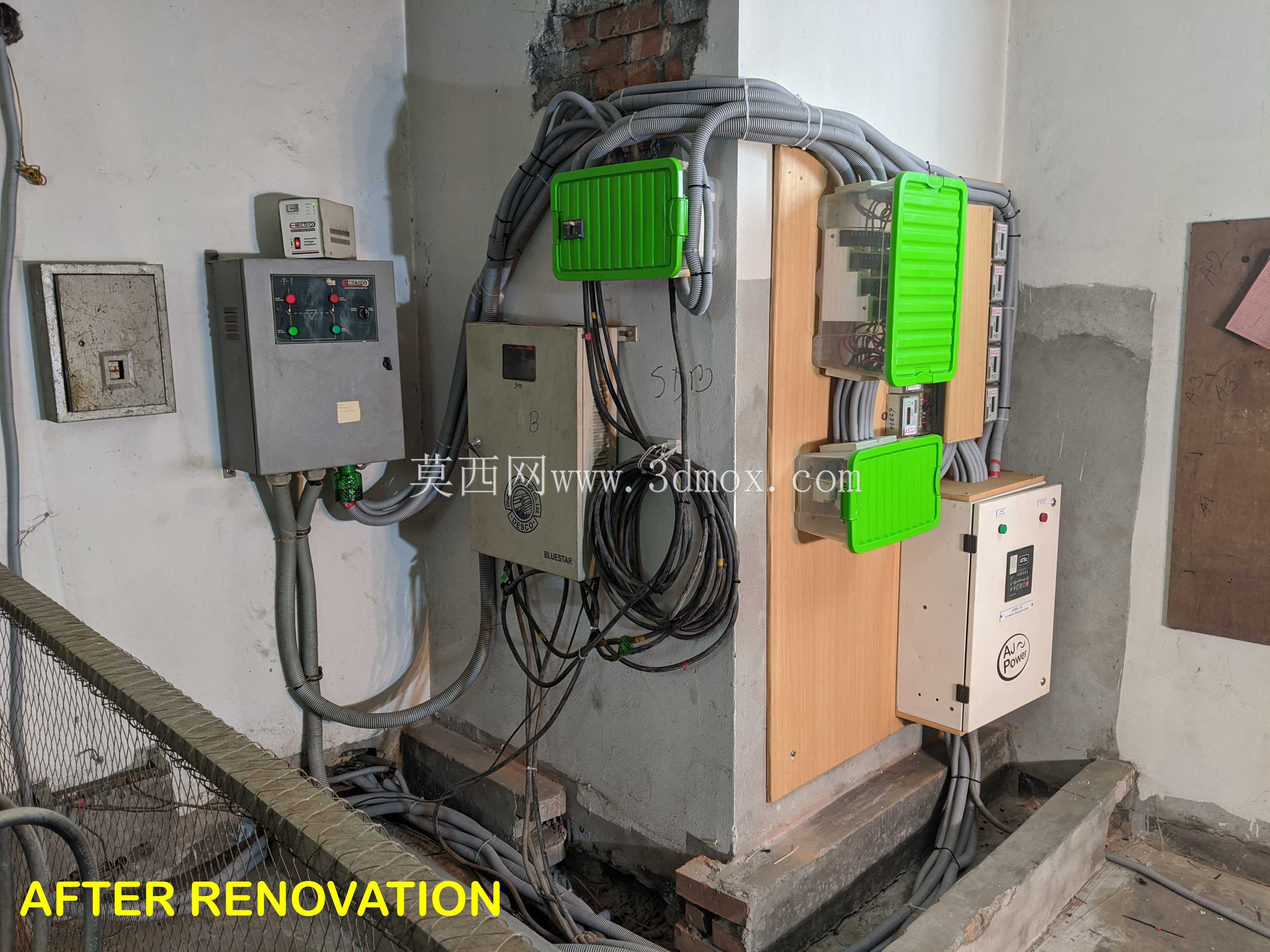

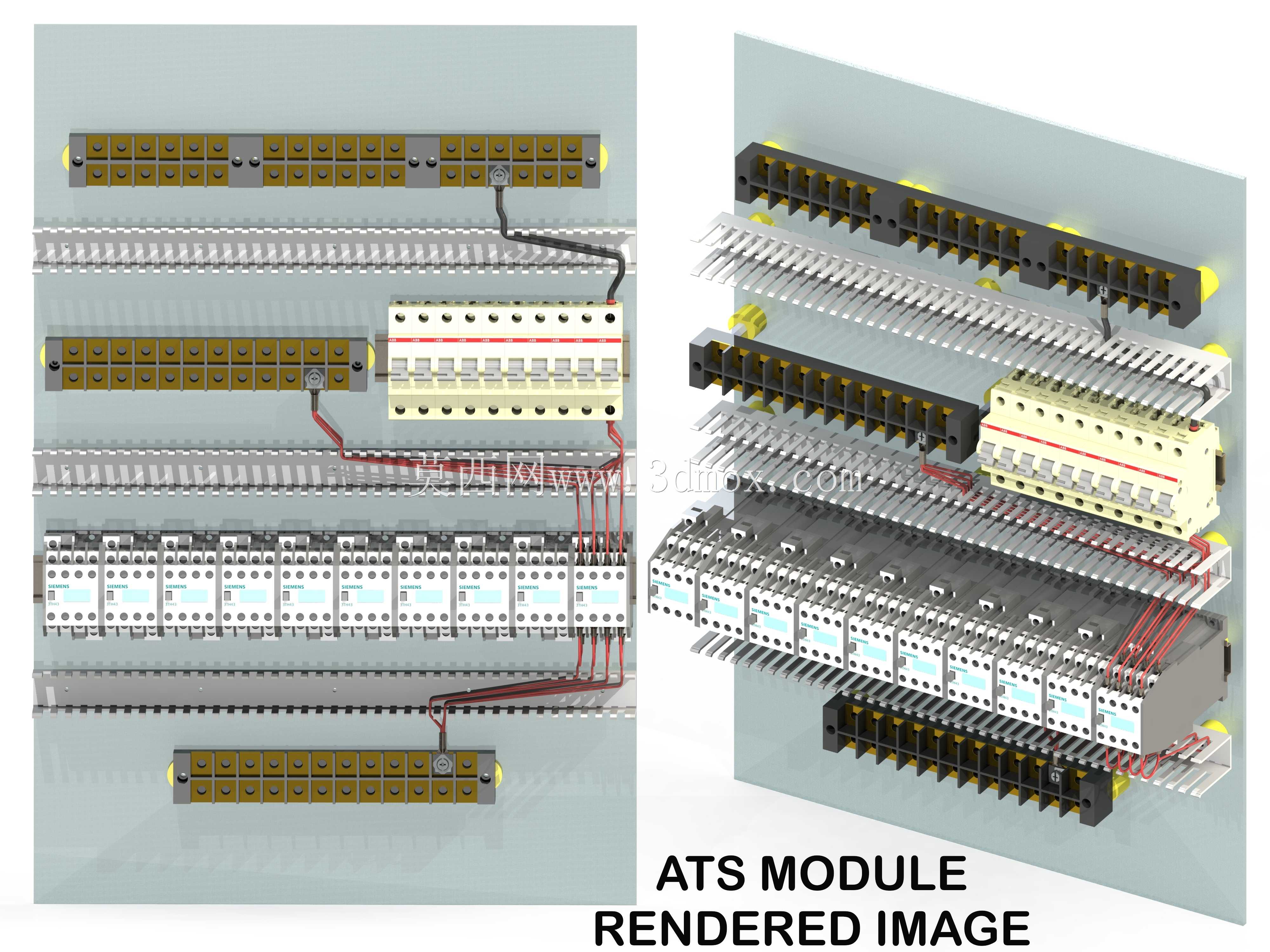

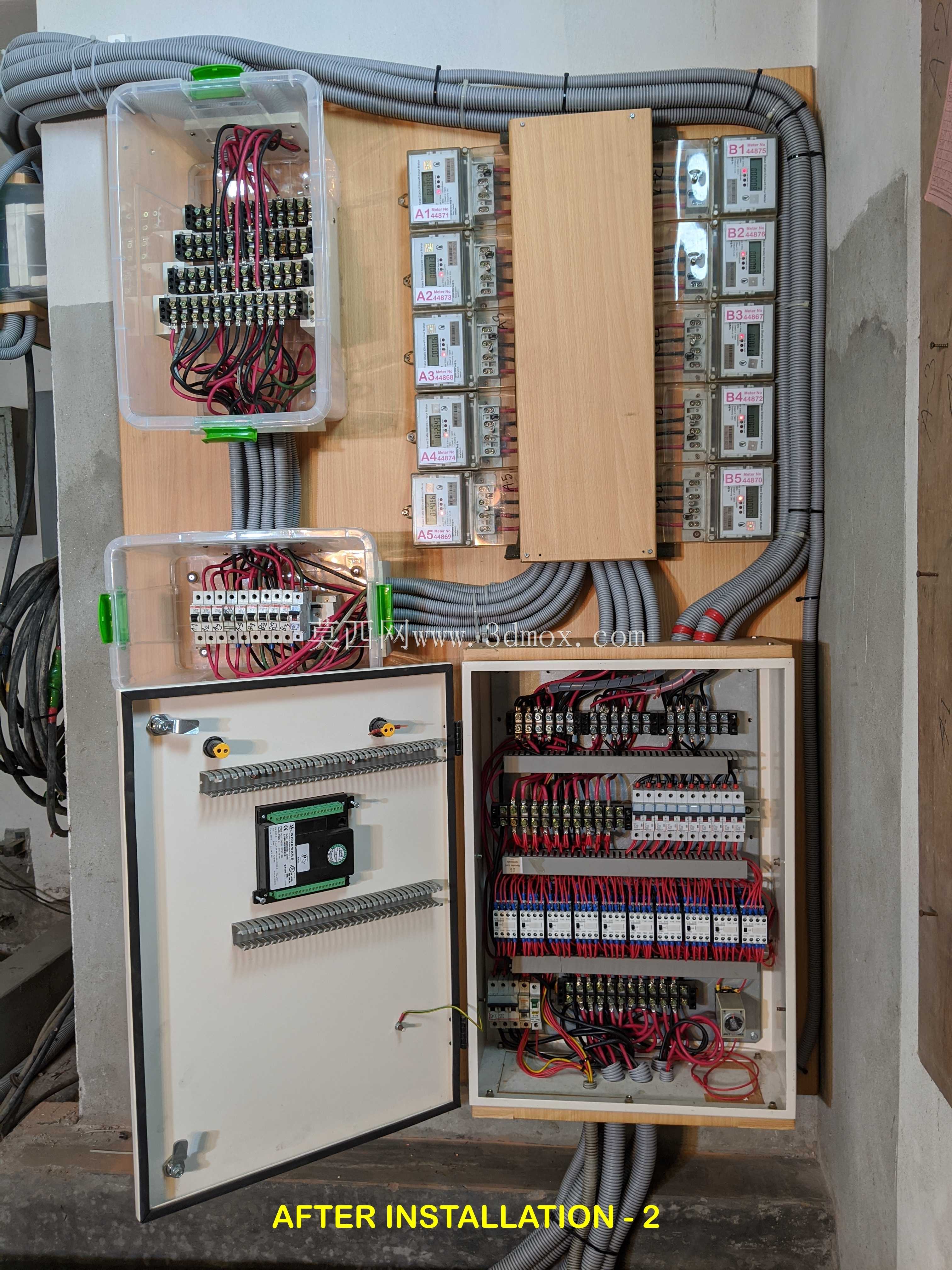

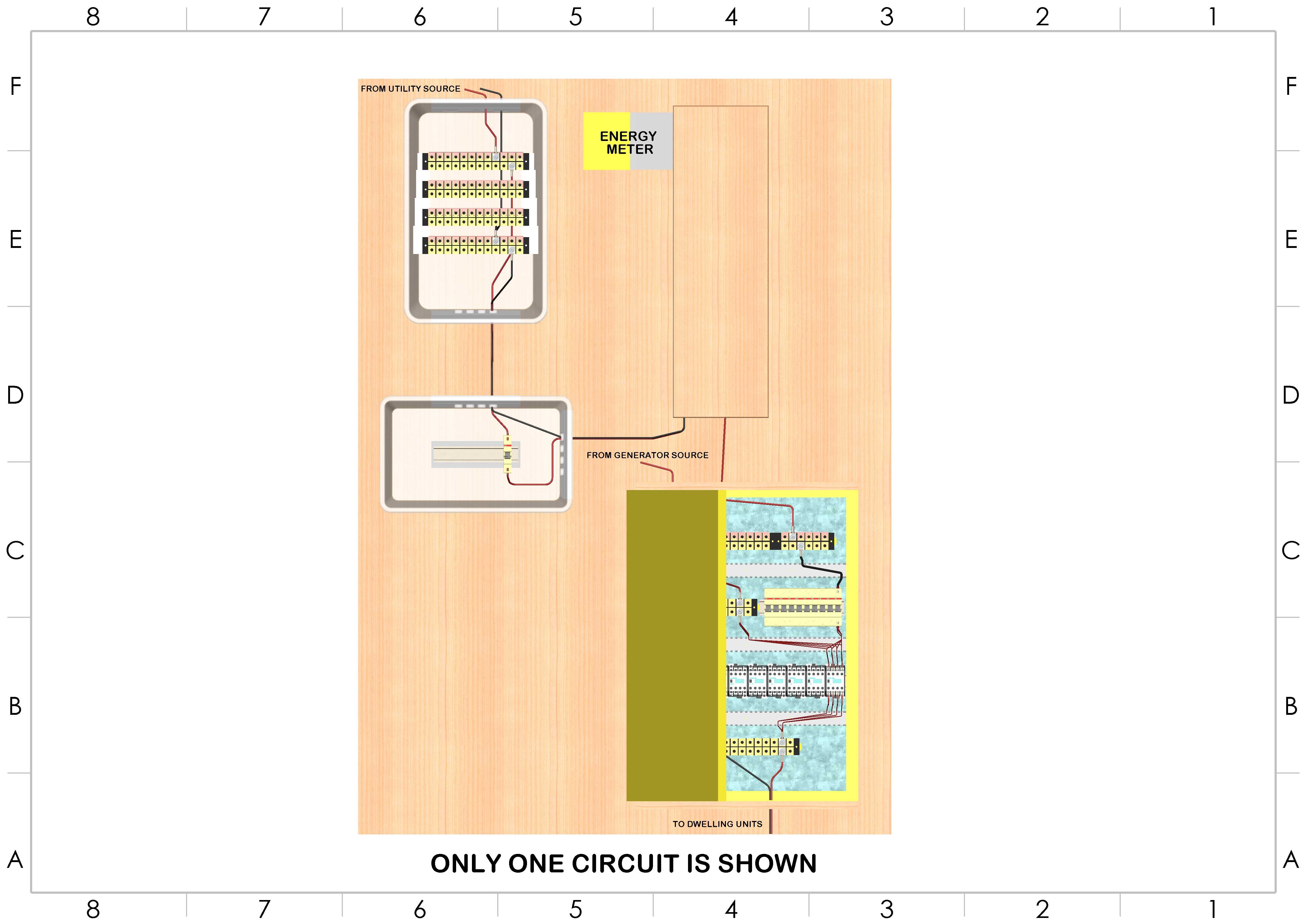

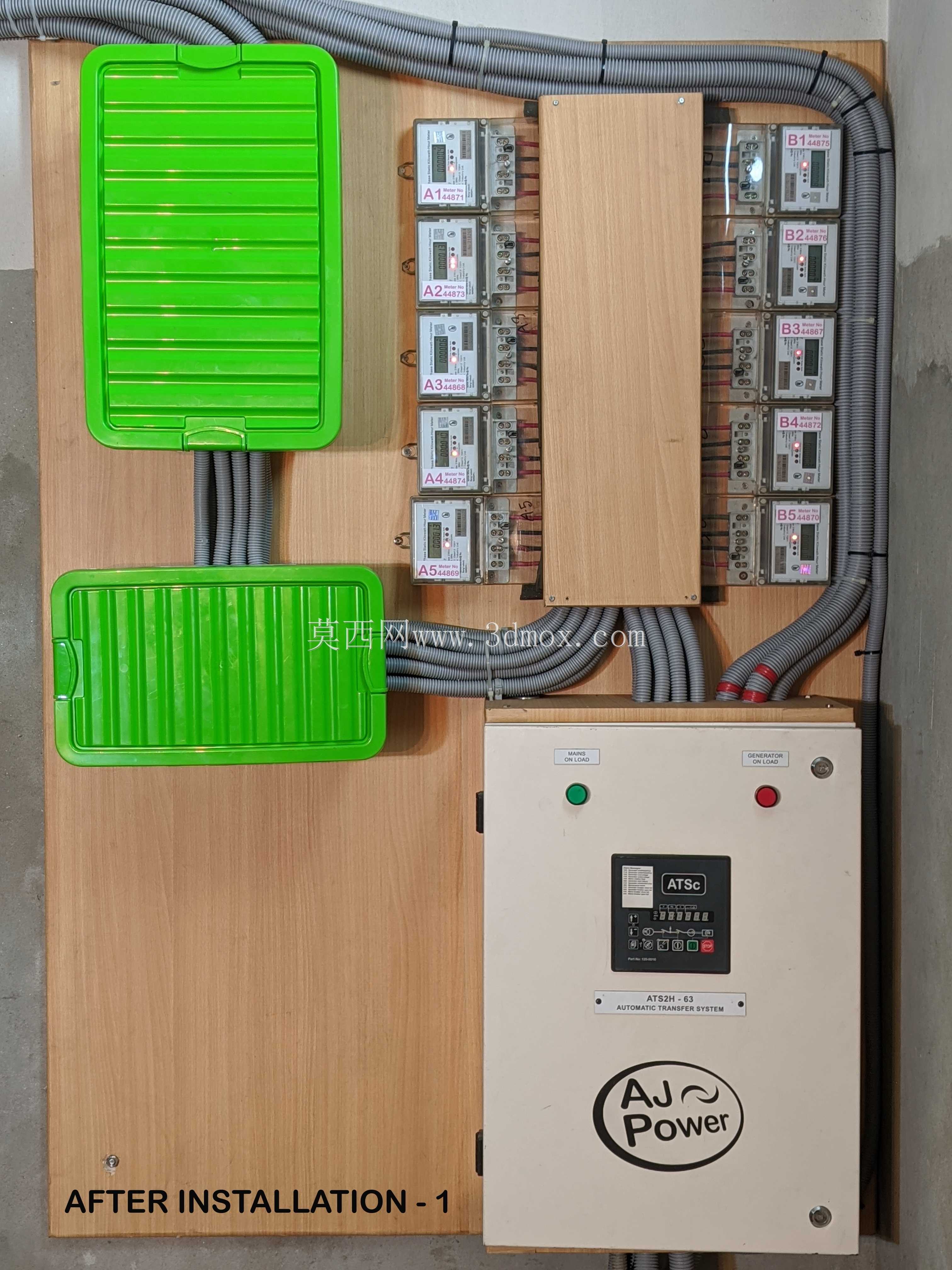

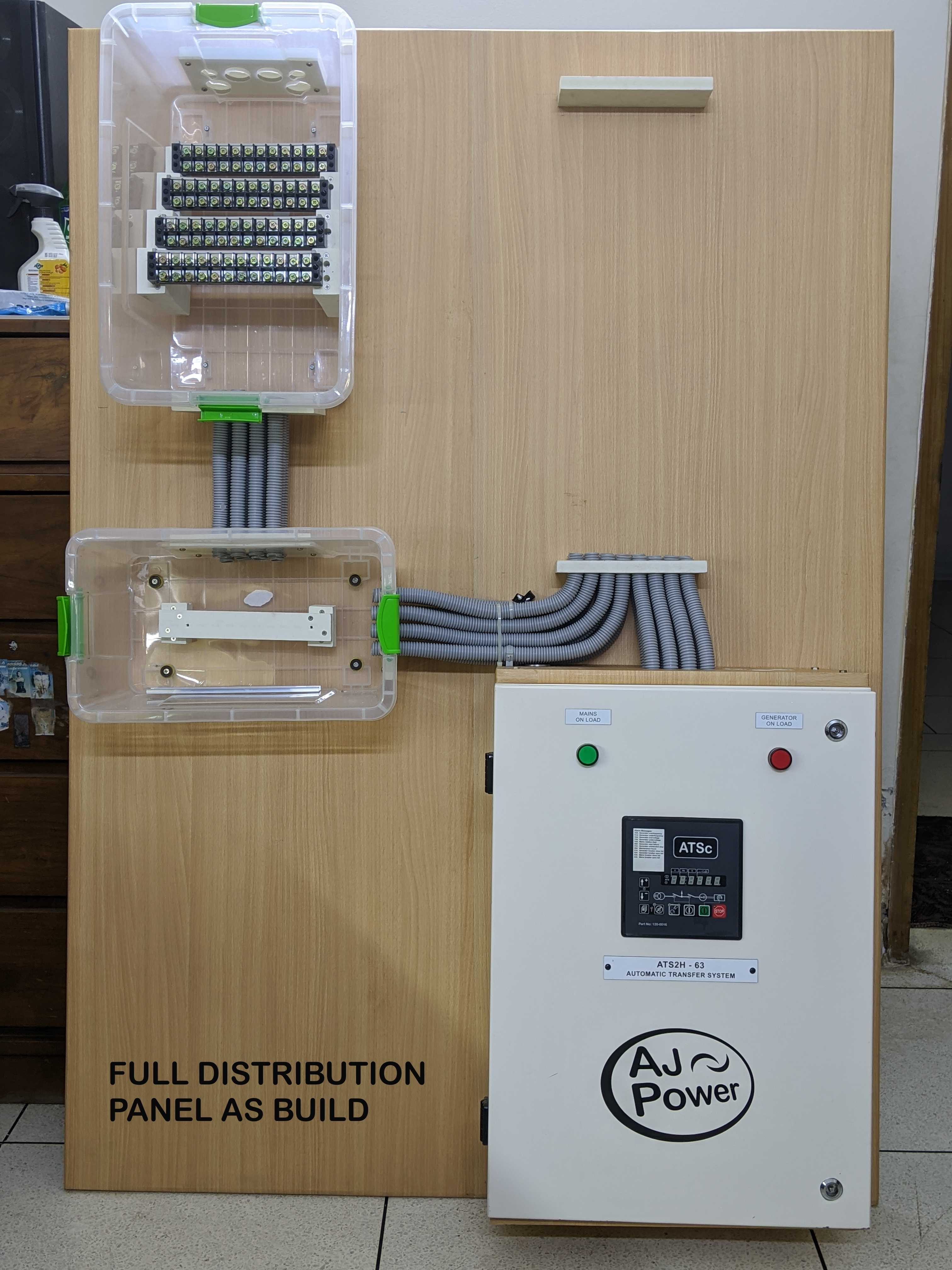

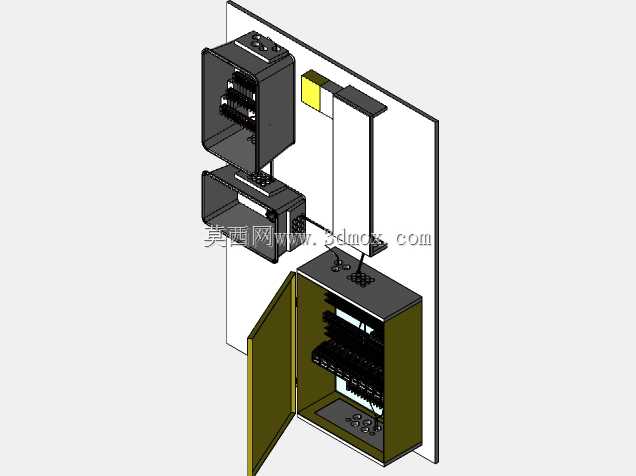

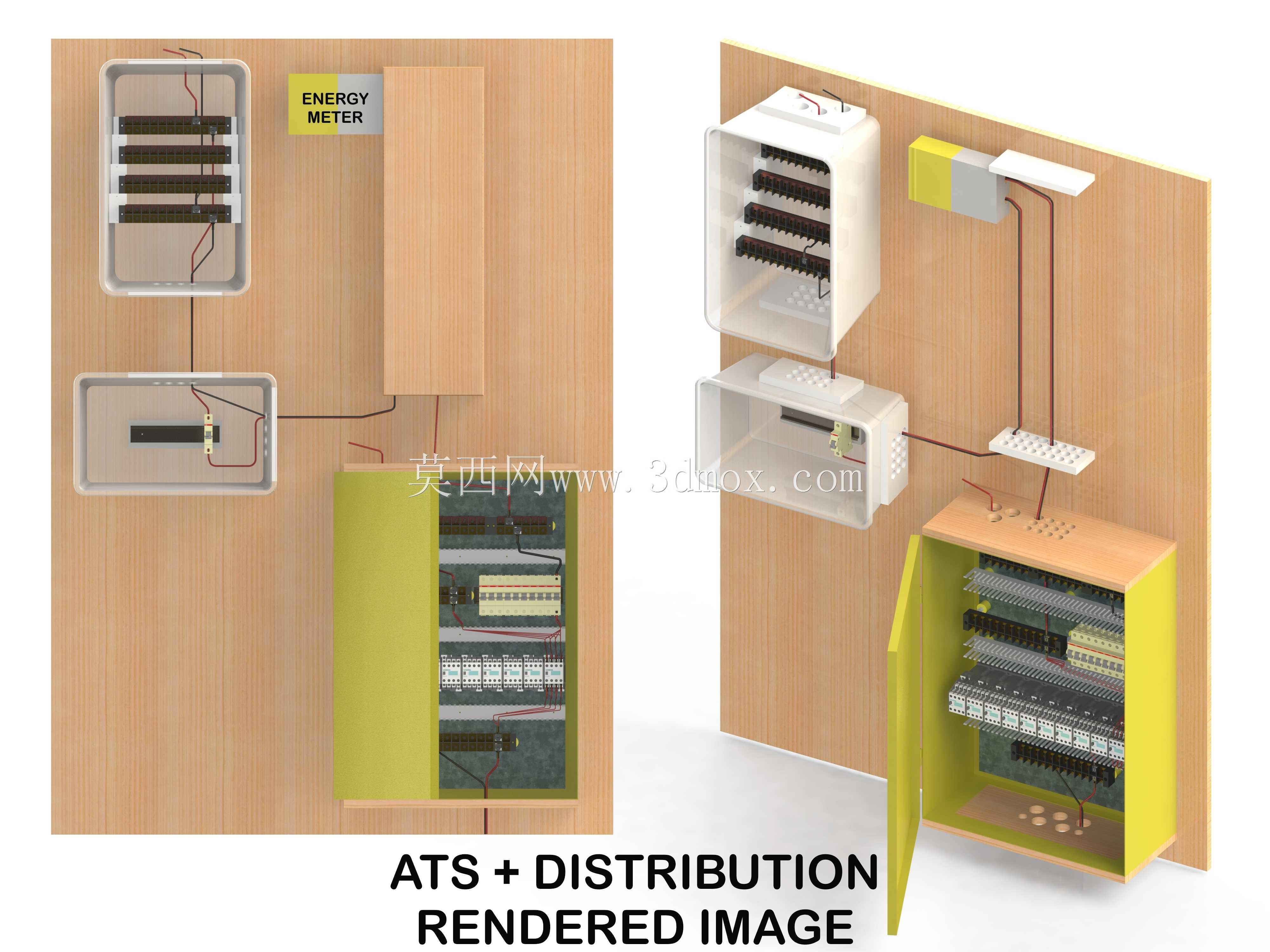

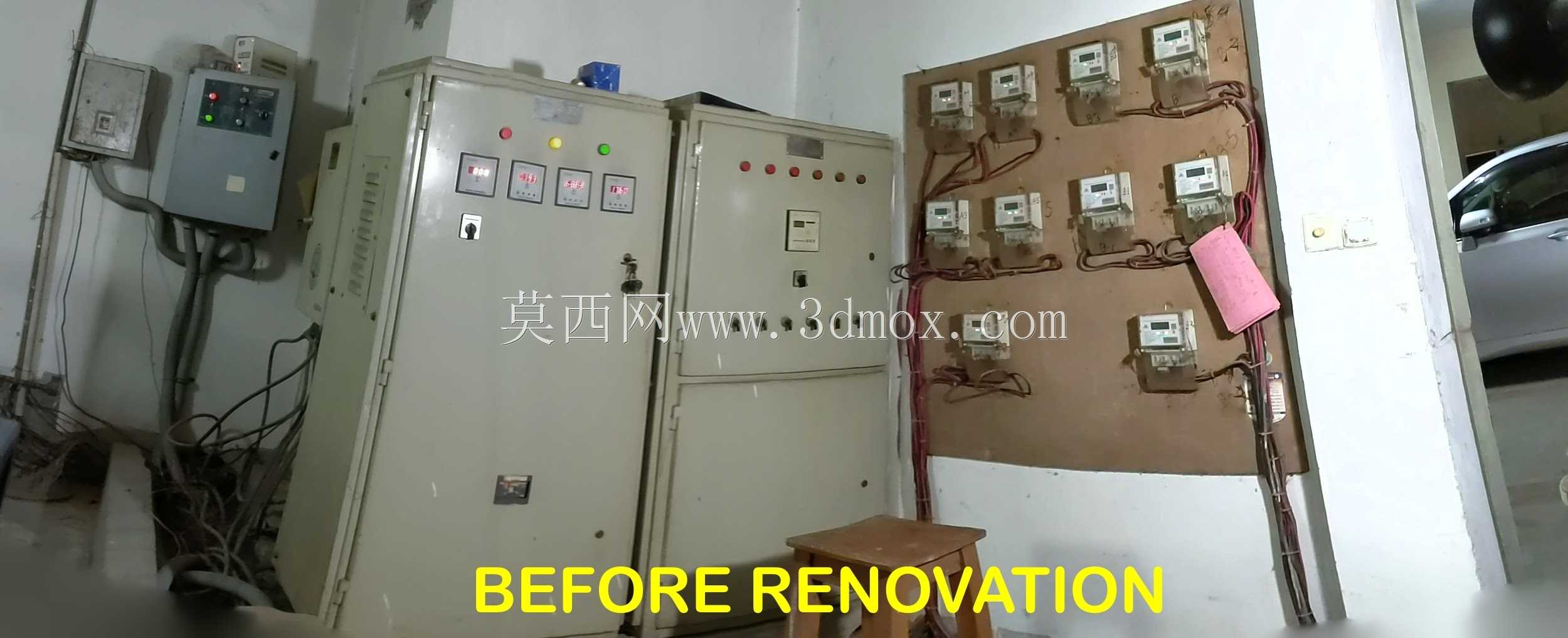

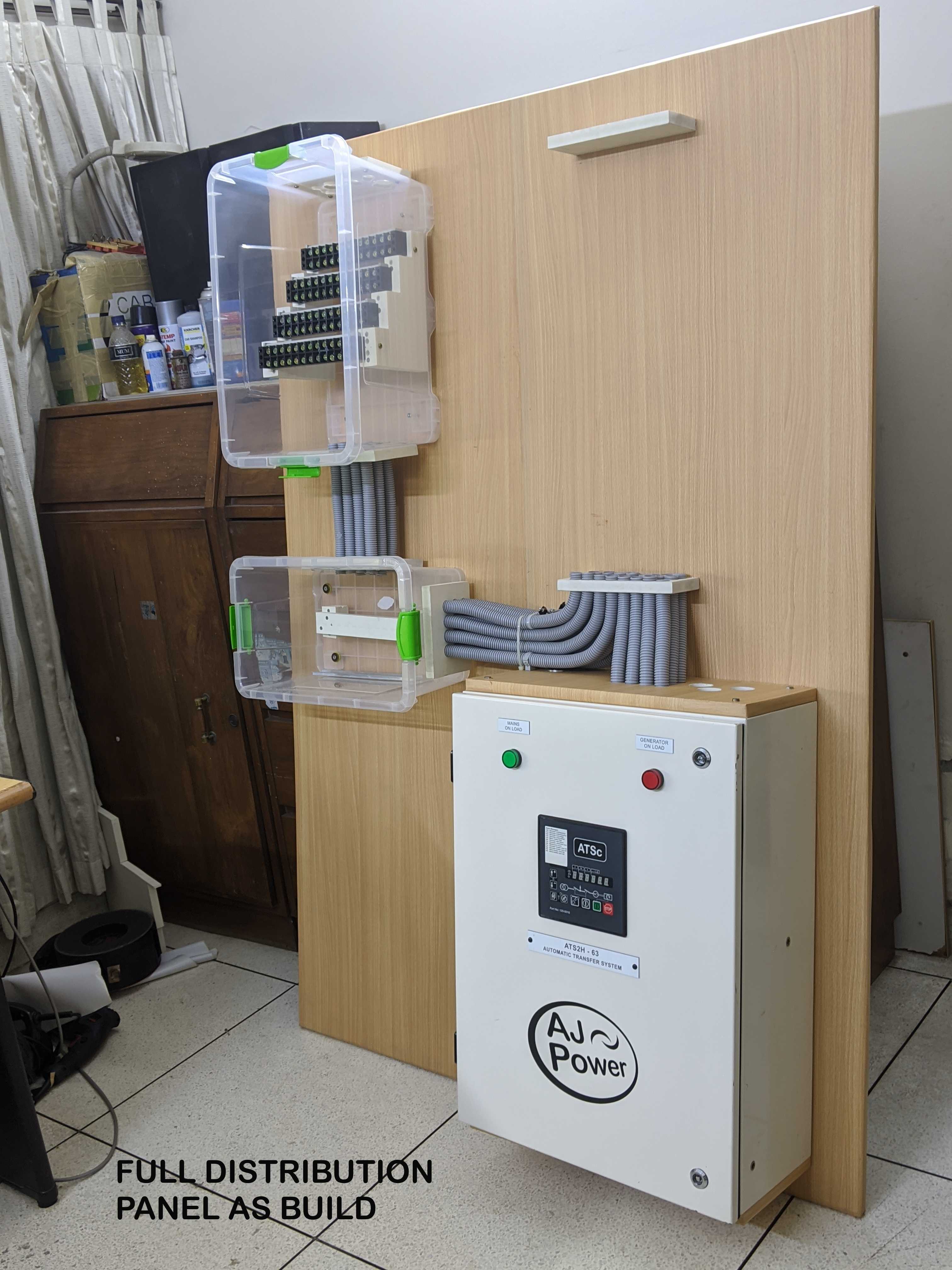

这套配电装置主要应用于小型公建、公寓综合楼这类同时具备市政公共供电与自备发电机供电的场景，核心作用是完成双路电源的自动切换与负荷分配，解决公共供电与自备供电的负荷拆分计量问题，避免非公共负荷长期占用公共供电额度产生额外电费，同时保障供电连续性。装置整体采用木质安装背板搭配明装元件的布局结构，整体安装边界贴合常规室内墙面配电安装位的尺寸要求，柜体采用开门式结构，开门后可完全暴露内部接线端子与元件，无需额外预留过大的前方操作空间，适配狭小的配电间安装环境。功能层面，整套装置集成了自动测试切换系统，可在主供电断电时自动完成电源回路的切换动作，同时配置独立的电能计量模块，可单独计量公共供电回路的用电量，清晰区分公共负荷与自备发电机供电负荷的用电占比，避免负荷混接导致的电费核算纠纷。设计过程中，首先梳理了原有配电系统的混乱布线问题，重新规划了回路排布逻辑，将计量模块、进线开关、出线端子排按照电流走向依次排布，强电走线沿背板边缘规整布置，不同回路的走线预留足够的安全间距，避免线间干扰与绝缘隐患。元件选型上采用通用型电气元件，所有元件的安装孔位均适配标准导轨或明装固定孔，后期维护更换元件时无需重新打孔改造，可直接替换同规格通用配件。柜体的开门结构做了限位设计，开门角度可达到90度以上，内部端子排采用分层排布设计，上层布置强电进线与切换元件，中层布置出线回路开关，下层布置接线端子与接地排，接线与检修时可清晰区分不同功能区域，无需大范围拆解其他回路接线。整套装置的布线完全遵循电气施工规范，每一条回路的走线都做了规整固定，外露接线全部套有绝缘保护套，既保证了电气安全性能，也让整体布局整洁直观，方便后期运维人员快速排查回路故障，适配小型商用、民用建筑的双电源配电需求，无需采购成品大型ATS柜即可实现可靠的双电源切换与配电功能，大幅降低小型配电场景的改造成本。
