西门子HMI人机交互控制操作箱设计

这款西门子HMI控制操作箱，主要面向离散制造业产线工位、小型单机自动化设备的本地操控场景设计，可直接部署在装配工位旁、设备主机侧，承担设备运行状态可视化、工艺参数调整、手动操作触发、急停安全管控的核心作用，替代传统分散式按钮站的零散布局，实现单工位操控功能的高度集成。从实际使用场景来看，它既可以作为小型专机的独立主控柜体使用，也可以作为大型产线的分布式操作终端，对接上层PLC控制系统完成本地指令交互，适配五金加工、小件装配、包装输送等多类轻工业自动化场景的操控需求。

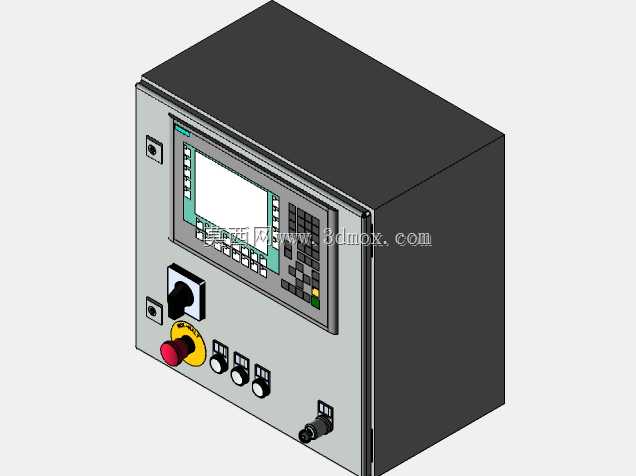

功能设计上，柜体正面集成了西门子HMI触控显示屏，可实时展示设备运行转速、产量计数、故障代码、工艺参数阈值等核心信息，操作人员可直接通过屏幕触控完成参数修改、模式切换、运行复位等操作；屏幕下方依次布置了钥匙开关、急停按钮、三位旋钮与功能按钮，钥匙开关用于管控操作权限，避免非授权人员误改设备参数，急停按钮采用大直径蘑菇头设计，搭配醒目的黄色警示底座，突发异常时可快速拍停设备，三个旋钮分别对应手动/自动模式切换、电机启停控制、速度档位调节，下方的航空接头用于外接手持操作单元或者传感器信号，满足不同场景的扩展接线需求。

设计思路上整体遵循工业操控的人机工程学逻辑，柜体采用封闭式冷轧钢板焊接结构，边角做圆弧钝化处理避免磕碰划伤，正面操作区域所有元件的布置高度适配站立操作的手臂活动范围，常用的急停按钮布置在左手最易触碰的区域，显示屏倾斜角度贴合站立时的视线夹角，长时间观察屏幕也不易产生视觉疲劳；柜体侧面预留了标准的电气安装导轨位置，内部可容纳小型PLC、接线端子、开关电源等电气元件，背部采用可拆卸门板设计，方便后期接线维护与元件更换。安装边界方面，柜体整体为方正立式结构，底部预留了四个固定安装孔，可直接通过膨胀螺栓固定在地面，也可通过支架壁挂安装在设备侧壁，整体深度控制在合理范围，不会占用过多产线操作空间，进出线孔布置在柜体底部，可配合防水格兰头完成布线，满足车间常规的防尘防溅防护要求，适配多数工业现场的安装环境。
