集成蜗轮星形齿轮的差速减速器齿轮组

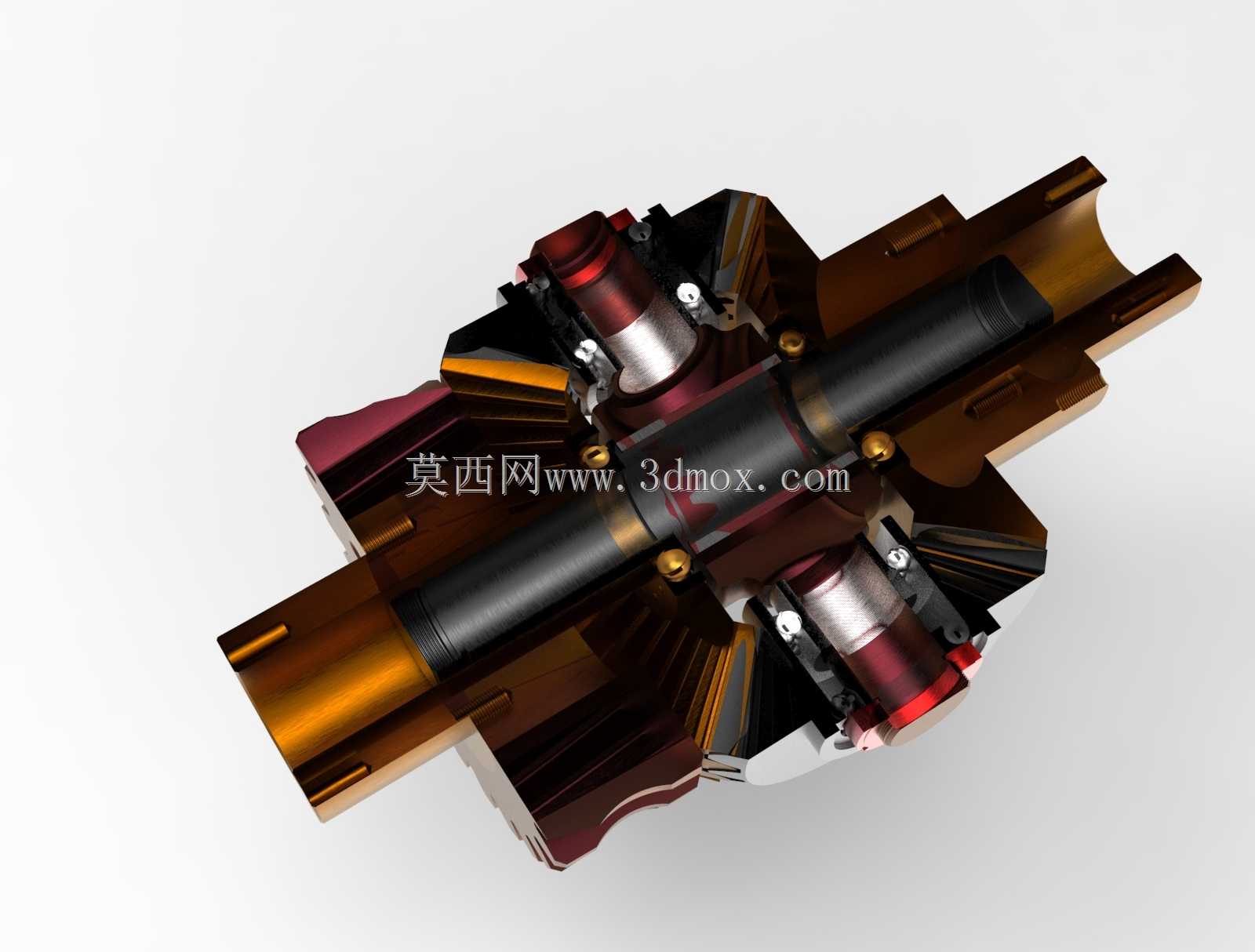

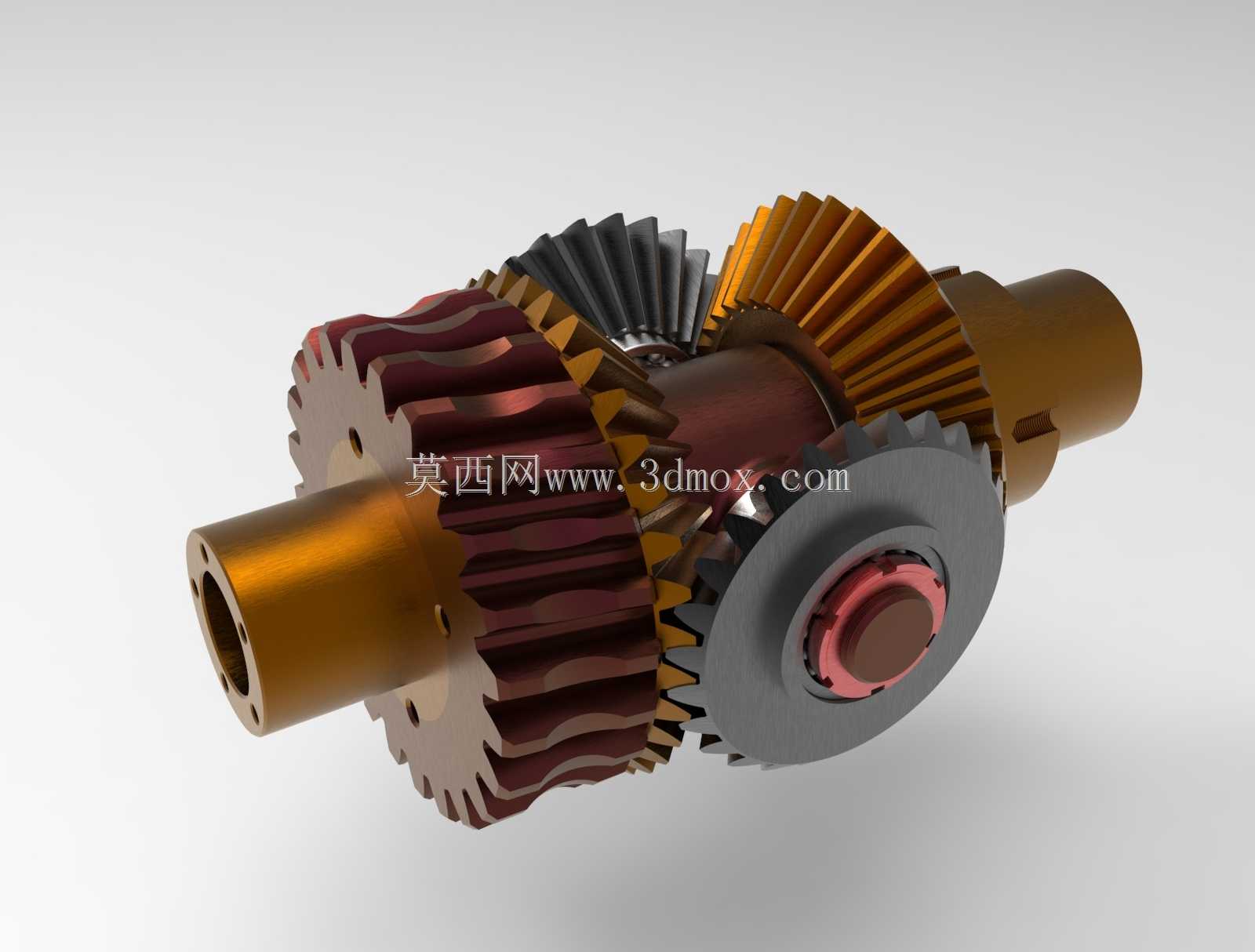

该差速减速器齿轮组核心应用于需要双路动力差速输出、大传动比减速的传动场景，常见于小型工程机械行走驱动、精密输送设备动力端、特种作业车辆轮边驱动单元，可在单动力输入的工况下，同时完成扭矩放大、转速降低、两侧输出轴差速调节的核心功能，避免设备转向或负载不均时出现传动卡滞、轮组打滑、齿轮过载崩齿的问题。整套齿轮组采用同轴集成式布局设计，输入轴与输出轴保持同轴线排布，有效压缩传动机构的轴向安装空间，适配安装空间局促的紧凑型设备舱布局。设计阶段围绕传动平稳性与负载承载能力做了针对性优化：输入端采用螺旋齿圆柱齿轮完成一级减速，利用螺旋齿啮合重合度高的特性降低传动噪音、提升高速端运转平顺性；中间传动段集成蜗轮与星形锥齿轮组合结构，蜗轮副承担大传动比二级减速的同时具备反向自锁特性，可避免负载端反向拖拽动力端造成的设备失控，星形布置的锥齿轮组则承担差速调节功能，可根据两侧输出端的负载差自动分配输出扭矩，保证两侧输出轴在转速存在差异时依旧能稳定传递动力。齿轮组的安装边界做了统一适配设计，两端轴颈采用标准圆柱轴伸搭配键槽传动结构，可直接匹配标准规格的联轴器、带轮或轴承座安装位，箱体对接法兰的安装孔位采用对称均布设计，无需额外定制转接件即可完成与标准减速箱体的装配。各齿轮的啮合间隙经过参数优化，既保证常温工况下齿轮啮合无卡滞，也预留了足够的热膨胀间隙，避免长时间高负载运转时齿轮热胀导致啮合过紧、磨损加剧。齿部结构采用等强度设计，齿根圆角经过优化处理降低应力集中系数，可承受短时峰值过载冲击，适配存在频繁启停、负载波动的作业工况。整套传动组件的润滑路径做了集成设计，齿轮啮合面的导油结构可将箱体内的润滑油引导至各啮合点位，保证高负载运转时齿面始终有足够油膜覆盖，降低齿面磨损速率，延长整套传动机构的使用寿命。
