三齿联动指尖陀螺结构设计

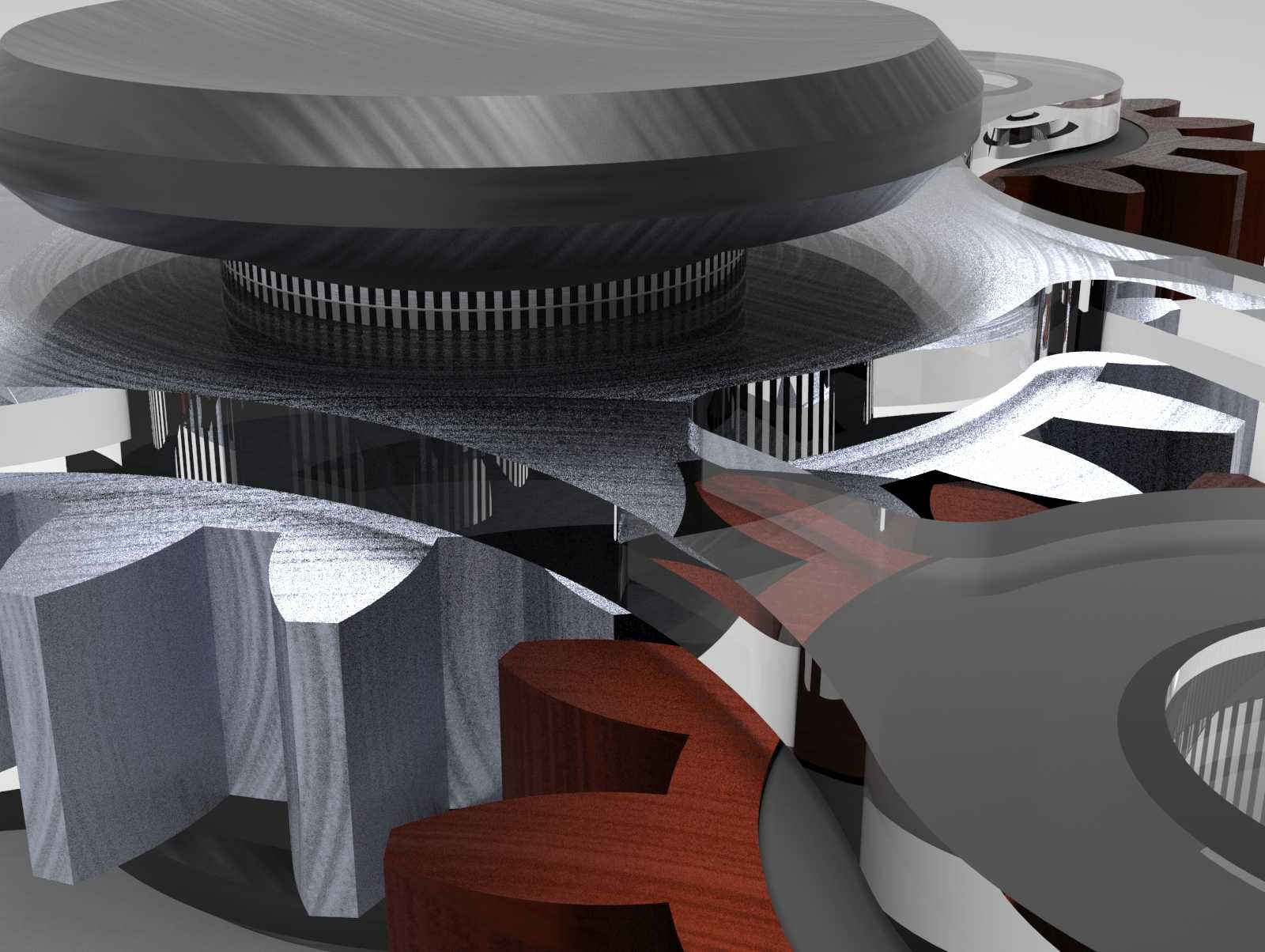

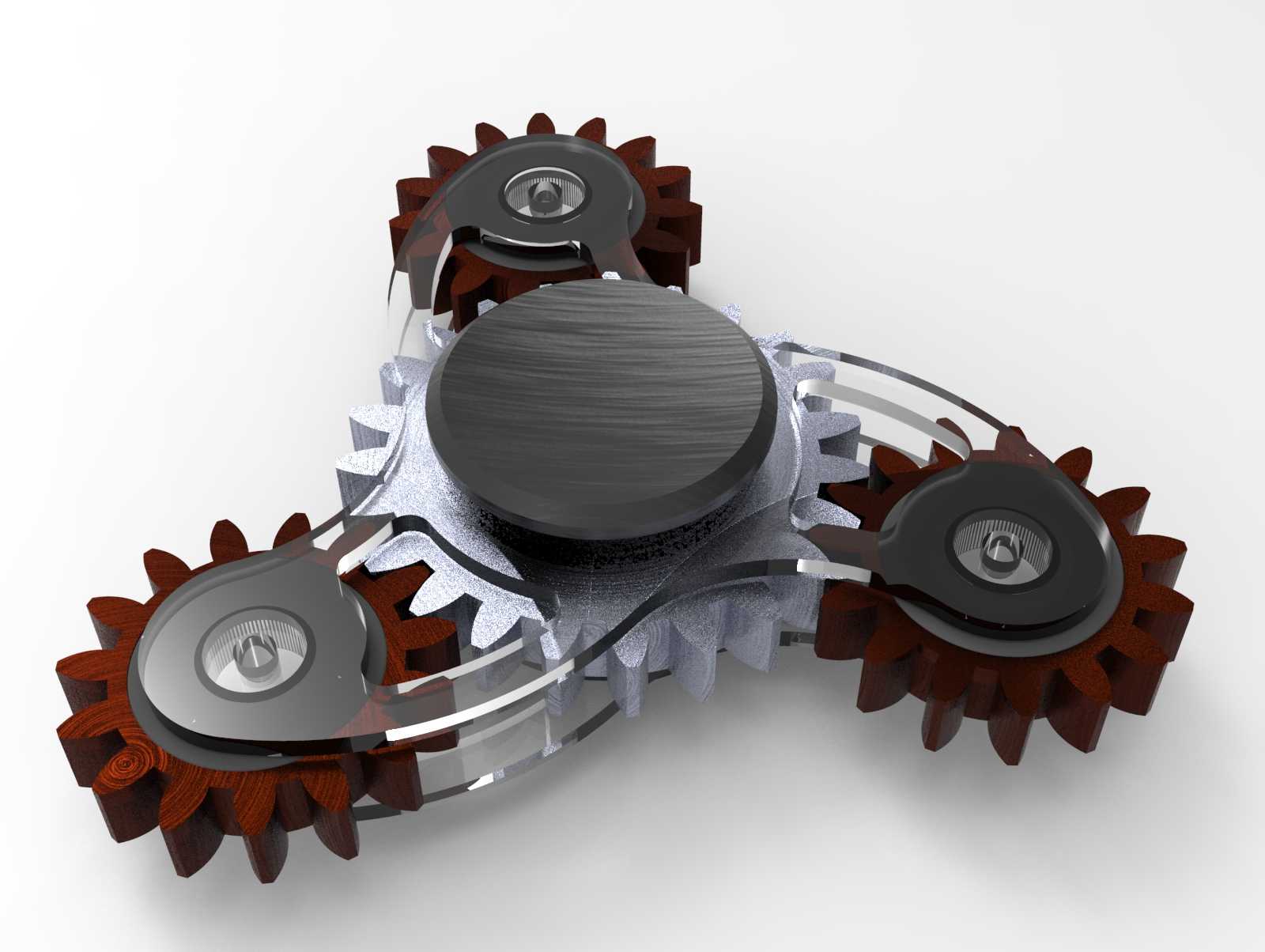

这款三齿联动指尖旋转结构，核心应用场景聚焦于日常手部解压、注意力辅助调节，适合需要手部小动作辅助集中注意力的办公、学习场景，也可作为机械传动原理的微型展示教具，直观演示行星齿轮联动的运动逻辑。从功能特性来看，主体采用三叶对称布局，中心为承载主轴承的基座，三个端部分别集成独立从动齿轮与配重块，转动时三个端部齿轮会围绕中心基座做行星式啮合传动，相比普通无联动指尖陀螺，额外的齿轮啮合阻尼感能提供更丰富的触觉反馈，同时联动结构带来的视觉层次感也更强，转动过程中齿牙的相对运动能形成独特的动态视觉效果。设计思路上优先考虑转动动平衡，三个端部的配重块采用等重、等距布局，确保高速转动时无偏摆抖动，齿轮模数选用微型0.5模，齿形做了倒圆角处理，避免啮合过程中出现卡滞，同时降低齿面磨损，中心轴承位的公差配合选用基孔制间隙配合，保证轴承压装后无旷量同时转动顺滑，三个摆臂的厚度做了等强度优化，在保证结构刚性的前提下尽可能降低整体重量，延长单次转动的持续时间。外形尺寸上整体外接圆直径控制在75mm，中心基座厚度12mm，端部齿轮厚度6mm，整体重量控制在65g左右，握持时不会有坠手感，安装边界上中心轴承选用标准608微型轴承，轴承位内径8mm、外径22mm、宽度7mm，可直接替换同规格标准轴承，端部配重块与齿轮采用嵌套式安装，配重块嵌入齿轮中心孔后通过过盈配合固定，无需额外紧固件，装配流程简单。建模过程中先绘制中心基座的旋转轮廓，通过旋转凸台生成基体，之后绘制单个摆臂的草图，拉伸生成摆臂结构后通过圆周阵列得到三个对称摆臂，再绘制单个齿轮的渐开线齿形，通过拉伸凸台生成齿轮实体，装配时先将中心轴承与基座配合，再将三个端部齿轮分别与基座的摆臂轴做同轴配合，添加齿轮啮合配合关系模拟传动，建模完成后对所有棱边做0.3mm的倒角处理，避免锐边划伤手部，最后对不同零件赋予对应材质，中心基座做金属拉丝质感，齿轮做木纹与金属拼接质感，摆臂做半透明PC材质效果，验证整体外观搭配的协调性。
