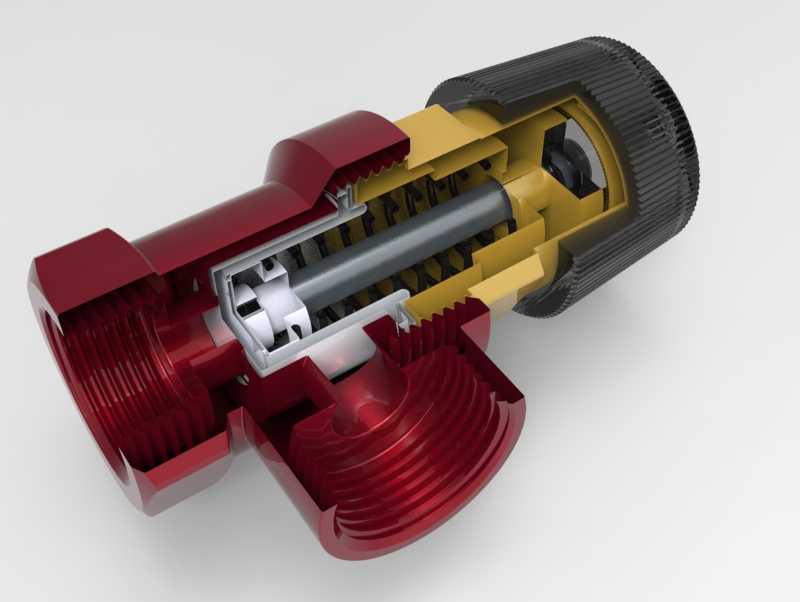

内螺纹连接可调式减压阀剖视结构展示

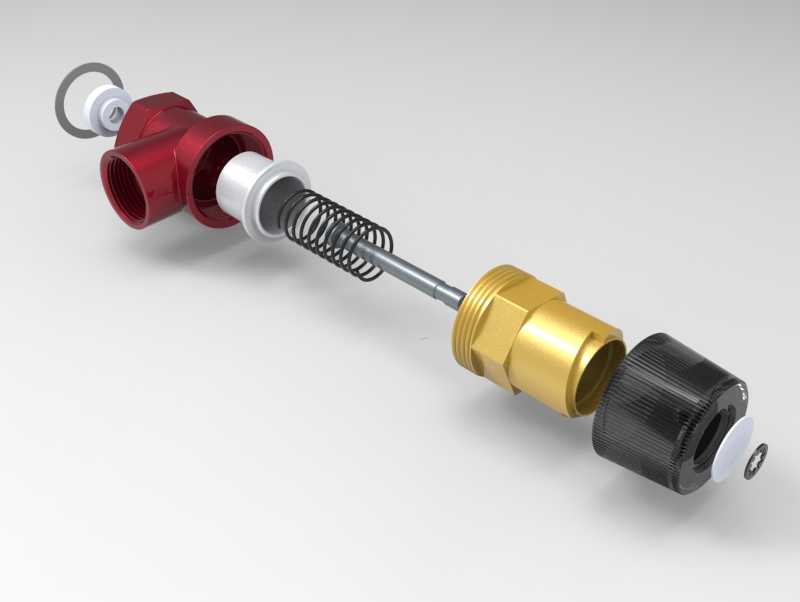

这款减压阀主要应用在民用供水、小型气动回路、低压液压支路、家用燃气输送等需要稳定下游介质压力的管路场景中，核心作用是将上游输入的较高波动压力，稳定维持在下游设备可承受的额定工作压力区间，避免压力骤升冲击后端管路、仪表或终端用气用水设备，同时能在下游流量出现波动时自动补偿开度，保证输出压力始终处于平稳状态，减少压力脉动带来的管路振动、密封件损耗、设备寿命折损等问题。从结构设计来看，该阀采用直通式内螺纹连接结构，两端均为标准管螺纹接口，可直接对接同规格的金属管路或柔性耐压软管，安装时无需额外定制转接法兰，适配多数常规小通径管路的安装空间，整体轴向尺寸紧凑，径向最大轮廓为端部调节手轮的外径，安装时预留的操作空间仅需满足手轮旋转调节的行程即可，可直接嵌入紧凑排布的管路集群中，不会占用过多安装空间。内部结构采用弹簧加载式活塞调压结构，上游介质进入阀腔后，作用在活塞承压端的介质推力与调压弹簧的预紧力形成动态平衡，当下游压力升高超过设定值时，介质推力推动活塞压缩弹簧，带动阀芯减小通流开度，降低介质通入量；当下游压力低于设定值时，弹簧推动活塞复位，带动阀芯开大通流开度，补充下游介质压力，以此实现压力的自动稳定调节。端部的滚花调节手轮可通过旋转改变弹簧的预压缩量，以此灵活调整下游的输出压力设定值，手轮表面的滚花纹理可增加调节时的摩擦力，无需借助额外工具即可手动完成压力调校，日常运维操作十分便捷。阀体采用对称式流道设计，介质流通路径平滑无突兀转角，可大幅降低介质流过阀件时的压损，减少流道内的湍流、气蚀现象，降低阀件工作时的振动与噪音，同时内部密封件采用嵌入式安装结构，可在不同压力工况下保证阀腔的密封性能，避免介质出现内漏或外漏问题，整体结构拆解简单，后期更换密封件、弹簧等易损件时无需整体拆卸阀体与管路的连接，大幅降低后期运维的时间成本。
