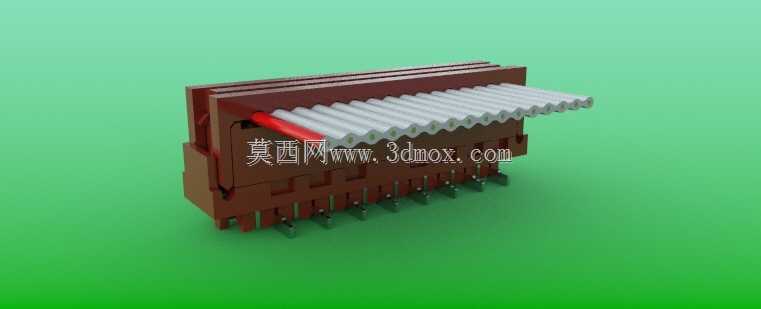

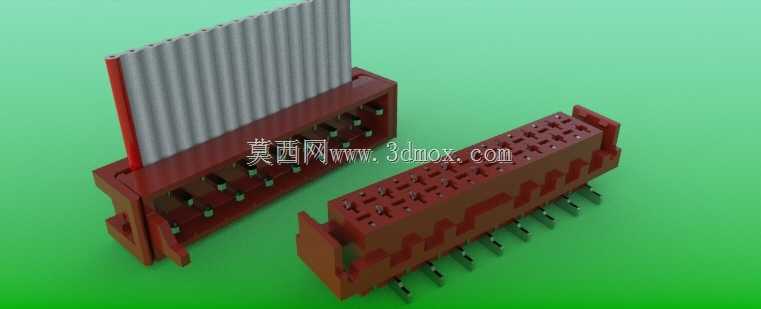

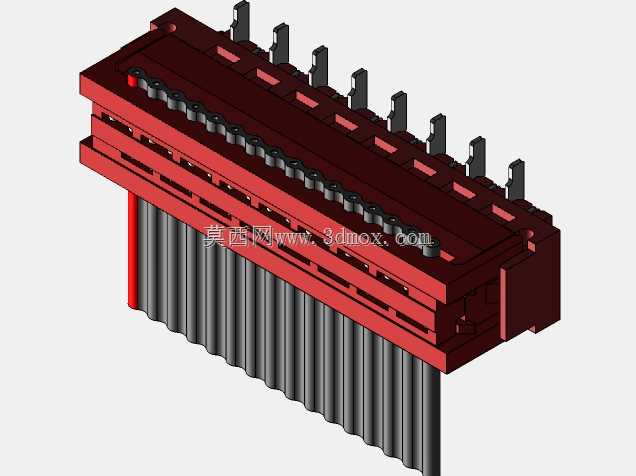

2x8针带状扁平线缆微匹配PCB连接器

这款2x8针微匹配连接器是面向高密度板线互联场景开发的板端连接组件，主要用于消费电子、工业控制板卡、小型智能设备内部的带状扁平线缆与印刷电路板之间的信号传输连接，能够在紧凑的设备内部空间里实现多通道信号的稳定导通，替代传统飞线焊接的连接方式，大幅提升设备内部布线的规整度与组装效率，降低人工焊接带来的虚焊、错焊风险，同时也方便后期设备维护时的线缆拆装更换。

从实际用途来看，这类连接器多用于小电流、多通道的信号传输场景，比如小型工控模块的信号引出、智能传感节点的板线连接、消费类数码产品内部主板与外设模块的扁平线对接，能够在有限的板上空间内排布16个信号触点，满足多数低速信号传输的通道数量需求，适配常规间距的带状扁平线缆，压接后线缆与连接器的结合强度可靠，能够承受常规设备组装与使用过程中的拉扯力，避免出现线缆松脱导致的信号中断问题。

在功能特性上，该连接器采用微匹配接触结构，针脚排布规整，公母对接时的定位精度高，每个触点的接触压力均匀，能够保证长期使用过程中的接触电阻稳定，减少信号传输过程中的损耗与干扰；连接器本体采用耐高温绝缘工程塑料制作，能够耐受常规波峰焊、回流焊的焊接温度，不会在板卡焊接工序中出现形变、融化问题；底部的插针长度经过精准设计，穿过PCB焊盘后露出的长度恰好满足焊锡浸润要求，既不会因为插针过短导致焊接不牢，也不会因为插针过长在焊接后突出板底，影响板卡背面的元件排布与安装。

设计思路上，这款连接器优先考虑紧凑空间下的安装适配性，整体外形采用窄长型结构，宽度方向尺寸控制极小，能够在PCB板上排布时占用更少的板面横向空间，适配高密度布板的设计需求；连接器侧面设置有带状线缆的导向与固定结构，扁平线缆插入后可以通过卡扣结构压合固定，不需要额外的固定件就能完成线缆与连接器的组装；连接器两端设置有简易的导向结构，对接时能够快速找准对位，避免插针因为对位不准出现弯折损坏。

从安装边界来看，该连接器为直插板装结构，底部插针按照2x8的矩阵排布，针脚间距符合行业通用的微匹配连接器标准，在PCB上设计对应焊盘时只需要按照标准间距预留焊盘位置，不需要额外设计复杂的固定孔位；连接器本体的高度经过优化，焊接到PCB板后，本体顶部距离板面的高度较低，不会占用过多的板上垂直空间，适配外壳内部空间局促的小型设备安装需求；线缆引出方向为平行于板面的侧向引出，线缆接出后可以沿着板面平铺布线，进一步压缩整体的安装空间，避免线缆弯折角度过大导致的线芯断裂问题。
